Отечественная промышленность
выпускает с этим типом замка малокалиберный карабин ТОЗ-17,
охотничьи карабины «Лось», «Барс».
Ударный механизм состоит из ударника и
боевой пружины, расположенных в корпусе затвора. При перемещении
корпуса затвора вперед ударник шепталом задерживается в заднем
положении, а боевая пружина при этом сжимается. Для подготовки
карабина к выстрелу необходимо пальцем нажать на взводитель,
который, вращаясь на оси, взводит ударник спуска. Ударник спуска
войдет в зацепление с шепталом спускового крючка. В этом
положении карабин готов к выстрелу. Для производства выстрела
стрелок должен нажать на спусковой крючок, вследствие чего
шептало освободит ударник спуска, и последний
под действием пружины нанесет удар по
выступу разобщителя. Разобщитель выключит шептало ударника, кото-
• рый под действием боевой пружины со значительной скоростью
произведет удар бойком по капсюлю патрона.

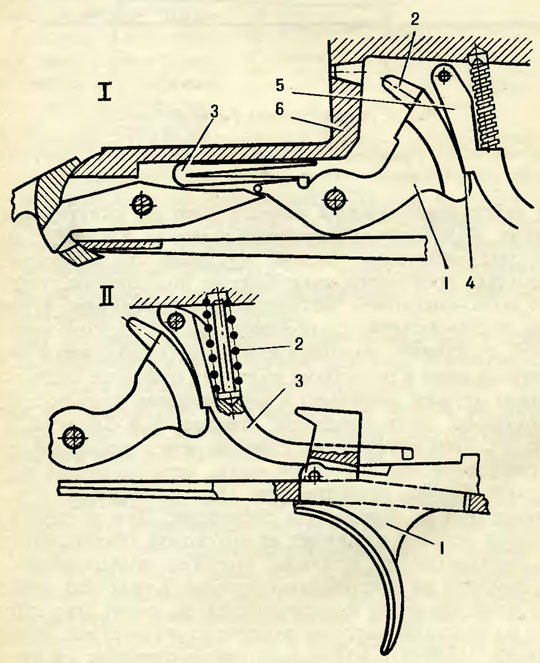

Рис. 5. Ударно-спусковой механизм с двумя
спусковыми крючками системы Энсон-Диллея (показано на примере одного
ствола):
I — ударный механизм: 1 — курок, 2 — боек, 3 — боевая пружина, 4 —
боевой взвод курка, 5 — шептало, 6 — колодка. II — спусковой механизм: 1
— спусковой крючок, 2 — возвратная пружина, 3 — шептало

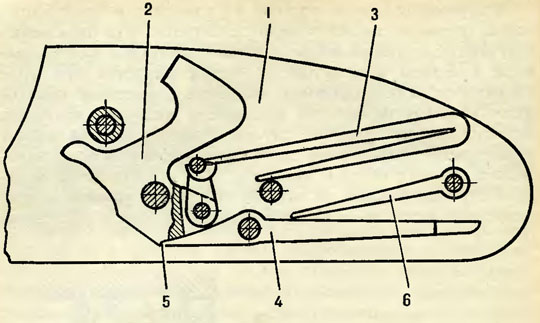

Рис. 6. Замок системы Голланд-Голланд:
1 — замочная доска, 2 — курок, 3 — боевая пружина, 4 — шептало, 5 —
боевой взвод, 6 — возвратная пружина
Ударно-спусковой механизм с внутренними
курками типа Энсон-Диллей, расположенный в середине колодки
ружей с откидывающимися стволами, выполняется модифицированным в
некоторых образцах отечественного охотничьего оружия, например в
двуствольных ружьях с горизонтальным расположением стволов ИЖ-26
и ИЖ-58 (рис. 5). При открывании стволов через двуплечий
взво-дитель усилие передается на курок, установленный внутри
колодки. Боевая пружина при этом сжимается, а курок фиксируется
во взведенном состоянии. Для производства выстрела стрелок
нажимает на спусковой крючок, это усилие передается на шептало,
которое, поворачиваясь на оси, выходит из зацепления с курком.
Курок под действием боевой пружины поворачивается на своей оси,
наносит удар по капсюлю патрона, и происходит выстрел. В одних
моделях (ИЖ-26) бойки выполнены отдельно от курков, в других
(ИЖ-58) — вместе с курками.
Ударно-спусковой механизм с внутренними курками типа «Голланд-Голланд»,
расположенный на боковых досках, выполняется в различных
вариантах и обычно ставится на дорогие штучные ружья с
откидывающимися
стволами (рис. 6). В Великобритании это
ружья фирм «Голланд-Голланд», «Дж. Перде»; во Франции — фирмы
«Форе ле Паж»; в Г ДР — модели «Меркель-203» и «Меркель-303»; в
СССР — модели МЦ9, МЦ109, МЦ11,
МЦ111.
Этот замок, который иногда называют просто боковым (или полным),
имеет много модификаций и нередко почти не похож на исходную
конструкцию.
Особенно это относится к отечественным ружьям высшего класса, в
механизм которых наши оружейники внесли много нового, что
выдвинуло такие ружья, как МЦ109 и МЦ111, на уровень лучших в
мире образцов. Авторские свидетельства, полученные советскими
конструкторами, неоспоримо доказывают, что советская инженерная
мысль не копирует зарубежные образцы, а создает свое,
оригинальное охотничье оружие.
При открывании стволов такого ружья через взводи-тель передается
усилие на курок, который, отклоняясь назад, сжимает боевую
пружину, передавая усилие на нее через цепочку. Курок
удерживается в боевом положении шепталом. Все эти детали, кроме
взводителя, расположены на боковой доске. Боек помещается в
колодке, а спусковой крючок — на нижней личине.
Для производства выстрела охотник нажимает на спусковой крючок,
который своим рычагом давит на шептало и выводит его из
зацепления с курком; последний под действием боевой пружины,
усилие которой передается через цепочку, наносит удар по бойку,
он разбивает капсюль-воспламенитель, происходит выстрел. Курок
после нанесения удара отходит назад, чтобы боек мог отойти от
капсюля, иначе трудно будет открыть ружье после выстрела. Отход
курка назад происходит за счет усилия боевой пружины и
регулируется обычно взводителем.

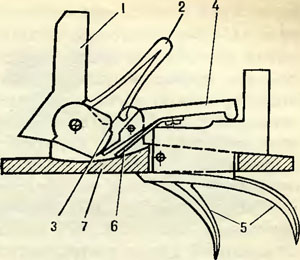

Рис. 7. Замок системы «Блитц»:
1 — курок. 2 — боевая пружина, 3 — боевой взвод, 4 — шептало, 5
— спусковые крючки, 6 — возвратная пружина, 7 — нижняя личина
