9.

Электрооборудование скутера Honda Dio

Примечание. Для обозначения цветов проводов используются следующие сокращения: Б - белый, Ч - черный, Кр - красный, Кч - коричневый, Ж - желтый, С - синий, 3 - зеленый, Рз - розовый, Ср - серый, О - оранжевый, ТЗ -темно-зеленый, ТКч - темно-коричневый.

При этом первая часть обозначения указывает основной цвет провода, вторая (если имеется) - цвет полос.

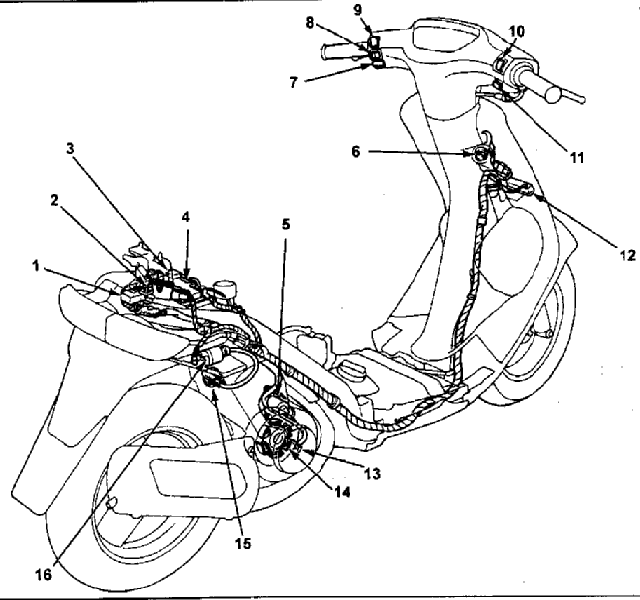

Рис. 94. Расположение элементов электрооборудования.

1 - прерыватель, 2 - выпрямитель, 3 - реле стартера, 4 - аккумуляторная батарея, 5 - электростартер, 6 - замок зажигания, 7 - выключатель звукового сигнала, 8 - выключатель указателей поворота, 9 - переключатель света фары, 10 - выключатель освещения, 11 - выключатель стартера, 12 - резистор, 13 - обмотка зажигания, 14 - генератор переменного тока, 15 - катушка зажигания, 16 - катушка зажигания.
