Технические характеристики мотоцикла Урал ИМЗ-8.103-10
Общие данные
Максимальная скорость мотоцикла с коляской, км/ч, не менее , . . 105
Контрольный расход топлива на 100 км пути, л ........7,8
Расход масла на 100 км, л, не более............0,15
Масса (сухая) мотоцикла с коляской, кг, не более.......315
Максимальная нагрузка (включая массу водителя, двух пассажиров
и 30 кг груза), кг, не более.............255
Габаритные размеры мотоцикла с коляской, мм:
длина...................... 2490
ширина.....................1700
высота . ............................. 1100
База мотоцикла, мм, не более...............1500
Дорожный просвет, мм .................125

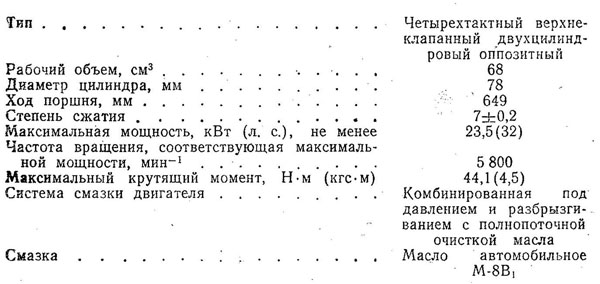

Двигатель

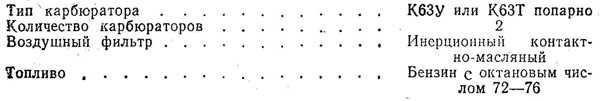

Система питания

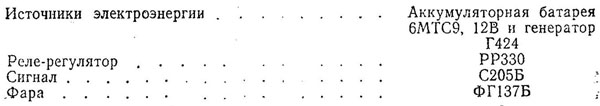

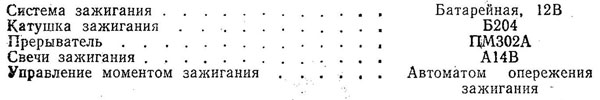

Электрооборудование

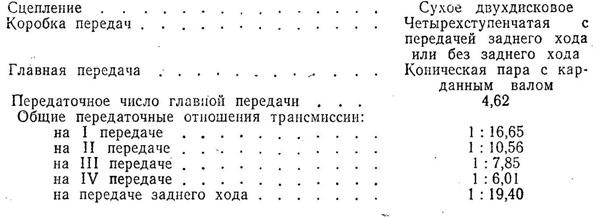

Трансмиссия

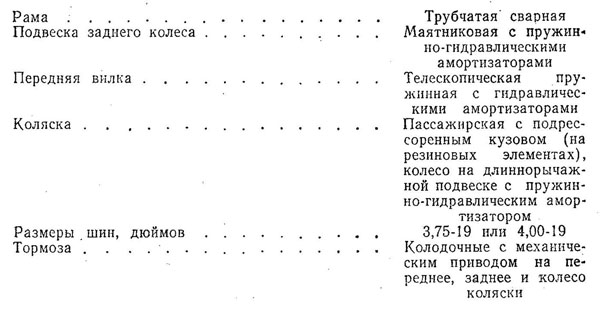

Ходовая часть
Заправочные емкости, л
Бензобак.......................19
Картер двигателя....... ............2,0
Картер коробки передач....................0,9
"Главная передача ....................0,110
Перо передней вилки...................0,135
Воздухофильтр.....................0,150
Амортизатор.......... ............0,105
Регулировочные данные
Зазор клапанов на холодном двигателе, мм . . 0,05
Зазор контактов прерывателя, мм............0,4—0,6
Зазор между электродами свечи, мм..........0,5—0,65
Зазор между тормозными колодками и барабаном,
мм...................0,3—0,7
Свободный ход, мм:
рычага управления ручным тормозом 5—8
рычага управления сцеплением .... 5—8
Боковой зазор между рабочими поверхностями
зубьев конических шестерен главной передачи, мм
.....................0,1—0,3
Свободный ход педали- привода ножного тормозного полного хода
за (мм)............... педали (25—30)
Давление воздуха, МПа (кгс/см2): .
в шинах переднего колеса и колеса
коляски........................0,15—0,16 (1,5—1,6)
в шинах заднего и запасного колес . . 0,25—0,26 (2,5—2,6)
Величина схождения плоскостей колес, на длине
базы мотоцикла, мм....................10—12
Угол наклона мотоцикла к вертикальной плоскости (угол развала плоскостей
заднего колеса
и колеса коляски).................2°±30'
Установка фары (мотоцикл нагружен):
положение оси светового пучка нити
дальнего света ......... Горизонтальное
Расстояние между. верхней границей светотеневого пятна на экране нити
ближнего света и проекции центра фары на экран при стоянке мотоцикла на
расстоянии 10 м от стекла фары до экрана, см.................... 10
