РУКОВОДСТВО ПО СБОРКЕ МОТОКУЛЬТИВАТОРА САДКО М-400







За исключением нескольких деталей культиватор доставляется почти собранным. Следующие указания помогут Вам собрать агрегат и установить глубину обработки, натяжку кабеля, высоту ручек. Вам понадобятся два ключа 9/16 для завершения сборки.

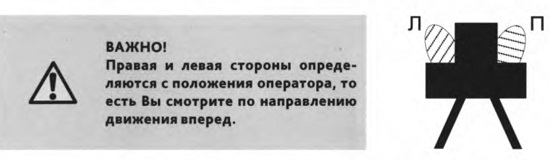

ВАЖНО!



Правая и левая стороны определяются с положения оператора, то есть Вы смотрите по направлению движения вперед.

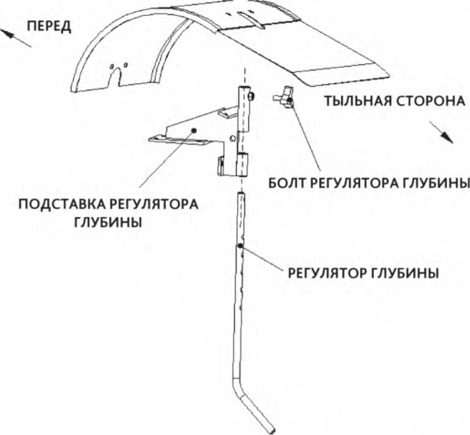

ШАГ 1. УСТАНОВКА РЕГУЛЯТОРА ГЛУБИНЫ





1. Установите регулятор глубины на низшую точку. Зафиксируйте подставкой в направлении тыла.

2. Вставьте штифт регулятора глубины сквозь подставку регулятора глубины и низшую точку регулятора глубины, резцы должны достать грунта.

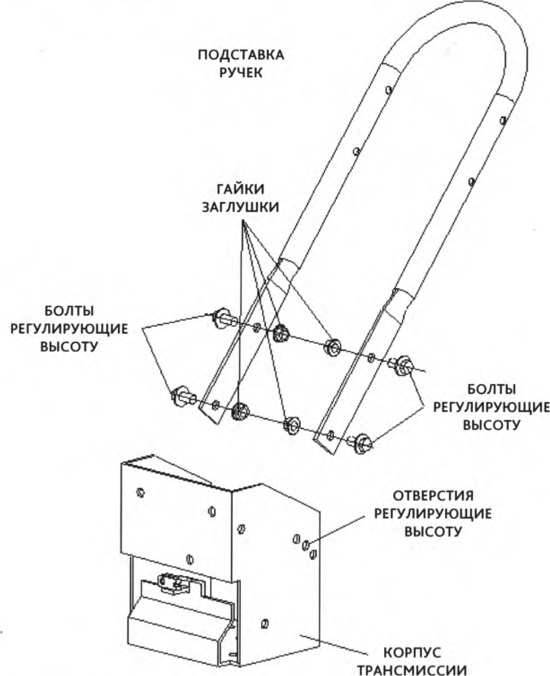

ШАГ 2. МОНТАЖ ПОДСТАВКИ

1. Подставка ручек - стопорит снаружи крышку передачи и выравнивает нижние отверстия в одну линию.

2. Вставьте один болт 3/8 - 16x1 с одной стороны в нижнее отверстие.

3. Наживляйте гайки 3/8 -16 на каждый болт.

4. Вставьте болт 3/8 - 16x1 с одной стороны в верхние отверстия на необходимой высоте ручки.

5. Затяните все гайки.

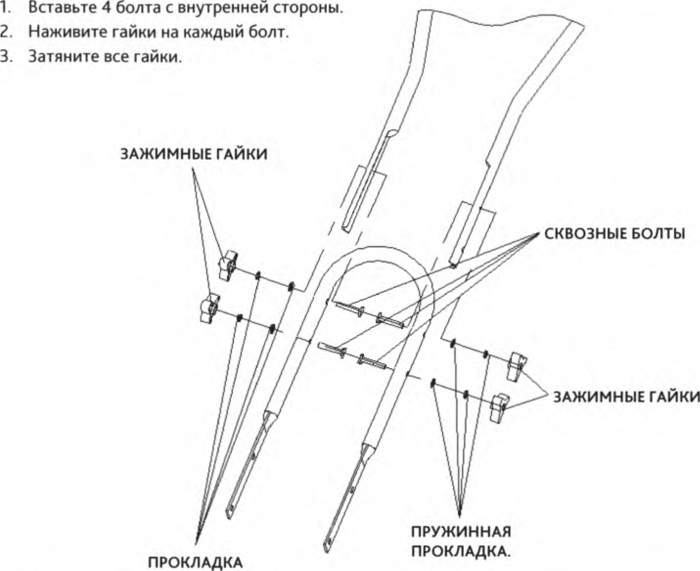

ШАГ 3 УСТАНОВКА РУЧЕК К КУЛЬТИВАТОРУ
