НАДУВНАЯ ЛОДКА



КОНСТРУКЦИЯ НАДУВНОЙ ЛОДКИ

Здесь дается описание брезентовой надувной лодки, которая легко может быть изготовлена самим охотником.

Борта лодки надувные, круглой формы и состоят из брезентового чехла, ,в котором находятся обыкновенные футбольные камеры, расположенные в 25—30 см одна от другой. При собственном весе 100—150 г каждая камера в надутом виде имеет грузоподъемность 10—18 юг, т. е. поднимает груз в 100—120 раз больше собственного веса.

Основные детали лодки (без каркаса) имеют вес всего 5—6 кг, легко укладываются в небольшой пакет. Их можно перевезти на любом .виде транспорта (на велосипеде, мотоцикле, в поезде) или легко перенести на себе в самые глухие места.

Лодка обеспечивает полную безопасность, так как даже в тех случаях, когда будет полностью залита водой, она все же сохраняет плавучесть и управляемость.

Благодаря низко расположенному центру тяжести (в ней обычно сидят на дне) лодка очень устойчива. В ней очень удобно и тепло ночевать даже в холодную погоду, так как надувные борта играют роль двойной рамы. При дожде и ночевках на лодке можно установить палатку.

Имея плоское дно, лодка легко проходит по небольшой глубине—10—15 см.

Описанная в настоящей брошюре самодельная надувная брезентовая лодка из спортивных камер может быть легко изготовлена любым, даже начинающим, охотником. Материалы для нее можно достать в любом месте.



Такая лодка очень устойчива и может с успехом применяться как для охоты, так и для рыбной ловли.

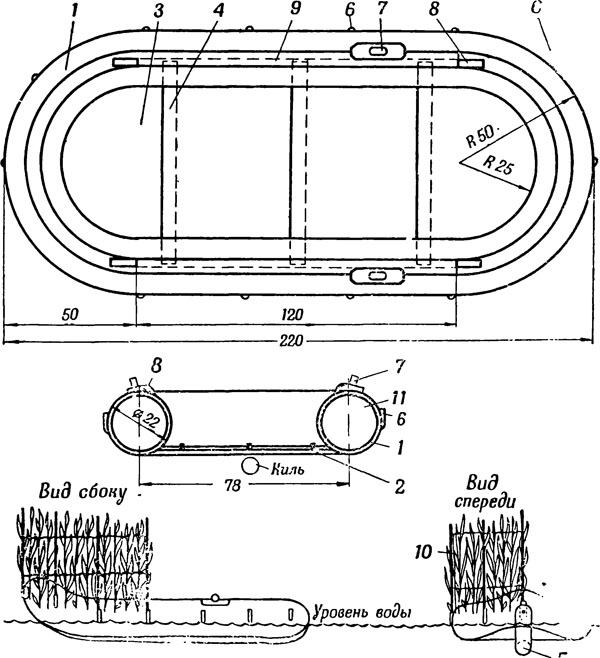

Общий вид надувной лодки для охотника среднего роста приведен на рис. 13.



Рис. 13. Общий вид надувной лодки:
1—надувной борт, 2—дно лодки. «3—фанерное дно, 4—ребра жесткости, 5 - киль, 6—карманы для установки маскировки, 7—уключины, 8— верхний каркас,9—полоса для верхнего каркаса, 10— маскировка, 11—камеры








Диаметр надувного борта указан минимальный при наиболее распространенных волейбольных камерах. При использовании баскетбольных камер количество их может быть уменьшено до 16 шт., а диаметр надувного борта доведен до 30 см.

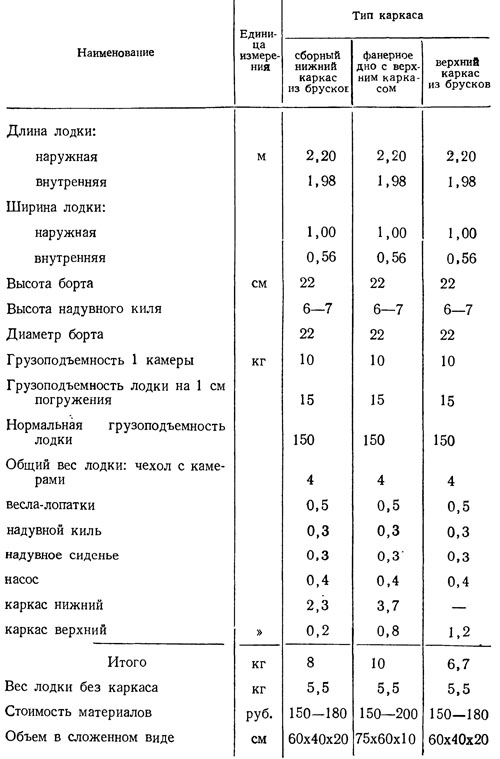

Основные размеры и показатели надувной лодки при различных типах каркаса приведены в следующей таблице:




Длина лодки может быть увеличена или уменьшена за счет прямолинейной средней части лодки, которая принята размером 120 см.

Затраты на изготовление лодки могут быть снижены до 70—100 руб., если использовать для чехла какой-нибудь материал, уже бывший в употреблении, но достаточно прочный.

Процесс изготовления лодки, установка каркаса, маскировка и т. п. подробно описаны в соответствующих разделах с таким расчетом, чтобы даже начинающий охотник мог изготовить лодку самостоятельно.
