§ 31. ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИН И СКОРОСТИ В ПОХОДЕ НА МАЛОМЕРНОМ СУДНЕ 1. Ручной лаг
Лагом называется прибор, предназначенный для измерения скорости хода и пройденного судном расстояния. Лаги бывают ручные, механические, электромеханические и гидродинамические. На маломерных судах может быть использован ручной лаг. Ручной лаг состоит из троса — лаглиня, разбитого на равные отрезки по 14, 6 м, и буйка. Разбивку лаглиня начинают с расстояния в полторы-две длины корпуса судна от буйка. В этом месте вплескивают (вплетают) красный флагдух и далее равные отрезки лаглиня отмечают узелками. Схема разбивки лаглиня показана на рисунке (рис. 70). Лаглинь изготовляется из бельного растительного троса толщиной 25 мм. Трос прикрепляется к буйку-сектору (рис. 71), который удерживается водой судна. Сектор изготовляется из дубовой доски толщиной 15 мм. К нижней его кромке крепится свинцовая пластинка, придающая сектору в воде вертикальное положение. Скорость судна определяется по времени и количеству вытравленного (выпущенного за корму) лаглиня. Если за 0, 5 мин. будет вытравлено лаглиня от красного флагдуха до первого узелка, это значит, что судно идет со скоростью 1 узел, если вытравлено лаглиня до второго узелка — со скоростью 2 узла и т. д. Секундомер включается в момент прохода красного флагдуха за срез кормы судна. Ровно через 30 сек. лаглинь задерживается и по количеству узелков, петель и концов определяется скорость судна. Указанным способом можно измерять скорость до четырех-пяти узлов.
Если судно идет с большей скоростью, то время измерений сокращают в два раза (15 сек. вместо 30), а полученный результат умножают на два, чтобы получить скорость судна в узлах. 2. Ручной лот Лотом называется прибор, с помощью которого измеряют глубины под днищем судна. Навигационные лоты различных типов предназначены для измерения глубин в 500 м и более. Лоты бывают ручные, механические и ультразвуковые (эхолоты). На маломерных судах можно пользоваться только ручным лотом.

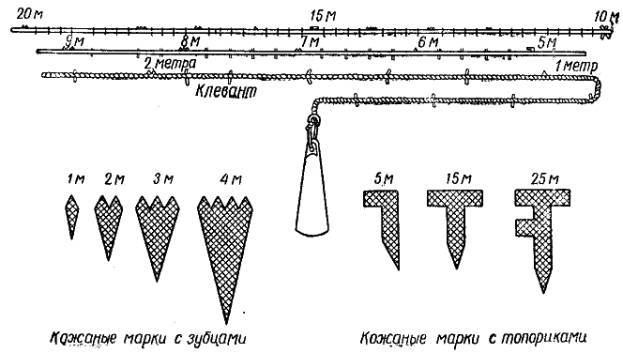

Ручной лот предназначен для измерения глубин не свыше 40—50 м. Лот состоит из гири и лотлиня (рис. 72). Гиря представляет собой свинцовую пирамиду весом 3—5 кг, в нижнем основании которой сделана выемка. К верхней части гири крепится небольшая проволочная стропка, обшитая кожей. Кожа предохраняет лотлинь от перетирания и обрыва. К стропке крепится трос-лотлинь длиной 52 м из пенькового линя или плетеного фала толщиной 20—25 мм.Рекомендуется выбирать такой трос, чтобы вес троса длиной 52 м не превышал веса гири, иначе будет трудно определить момент касания гирей грунта и точно измерить глубину моря. Перед разбивкой трос сначала вымачивают, вытягивают, затем просушивают. Схема разбивки показана на рис. 72. Сама гиря и стропка в разбивку лотлиня не входят. В местах разбивки в трос вплесниваются марки из кожи и цветных флагдухов по схеме: 5 м — кожаная марка с одним топориком 15 » » » с двумя топориками 25 » » » с тремя топориками 35 » » » с четырьмя топориками 45 » » » с пятью топориками 10 » » » красный флагдух 20 » » » синий флагдух 30 » » » белый флагдух 40 » » » желтый флагдух 50 » » » бело-красный флагдух. В каждой пятерке маркировка на метры выполняется по схеме: 1 м — кожаная марка с одним зубом 2 » » » с двумя зубцами 3 » » » с тремя зубцами 4 » » » с четырьмя зубцами. Так получают шкалу для отсчета глубины. У лотов, предназначенных для точного промера глубин, первые 15 м лотлиня разбиты по 0,2 м и обозначены марками в виде небольших ремешков. Лотом можно пользоваться для измерения глубины моря, обнаружения дрейфа судна, стоящего на якоре, контроля постановки судна на якорь и съемки с якоря в темное время суток. Перед бросанием лота в выемку гири закладывают смесь сала с толченым мелом или мылом. К этой смеси прилипают частицы грунта, ил, песок, ракушки и т. д., по которым определяется характер грунта. Определение глубины производят с наветренного борта, чтобы судно не навалило на лотлинь. Если судно на ходу, то лот бросают вперед по курсу так, чтобы к моменту падения гири на грунт лотлинь находился вертикально. По нанесенным маркам в этот момент определяют глубину моря. Измерение глубины на ходу требует от измеряющего большого опыта и сноровки. Неопытный человек может неудачно выбросить лот и заденет им себя или других. Чтобы обнаружить дрейф судна, стоящего на якоре, с носовой части судна спускают лот до грунта, дают немного «слабины» (ослабляют), закрепляют за какое-либо устройство на палубе и ждут некоторое время. Затем проверяют положение лотлиня: если он натянут прямо по носу, это значит, что судно под действием ветра или течения дрейфует и якорь не держит. После работы лотлинь просушивают. Периодически производят проверку длины и разбивки лотлиня по точно измеренным отметкам на палубе судна. На малых судах более удобным средством измерения глубины является метршток, представляющий собой деревянный гладко выструганный шест, окрашенный черно-белыми полосами шириной 10 см каждая. При проходе мелководных участков и подходе к берегу в условиях ограниченной видимости измеряют глубину метрштоком непосредственно с носа судна и по характеру изменения глубины определяют возможность безопасного подхода к берегу. Иногда метршток называют наметкой.
