Конструкции станций ìåòðî открытого способа работ
При сооружении станций мелкого заложения, возводимых в котлованах, распространены две конструктивные схемы: однопролетная (главным образом односводчатая) и трехпролетная — колонная с плоским перекрытием.
Конструкция односводчатой станции из монолитного железобетона (рис. 28, а) представляет собой свод 1 с вертикальными участками у опор 2. Свод имеет переменную толщину, увеличивающуюся от замка к опорам, опоры соединены с опорными плитами консолями & и вместе со сводом образуют единую монолитную железо-бетонную конструкцию. Плита-лоток 4 шарнирно соединена с концами опорных плит. В зависимости от грунтовых условий плита-лоток может быть плоской или иметь вид обратного свода с опорой на плиты-консоли.
Другим вариантом односводчатой станции из монолитного железобетона является однопролетная рамная конструкция со сводом-ригелем 1 (рис. 28,6), который имеет переменную толщину и монолитно соединен с вертикальными стенами, уширенными во внутреннюю сторону опорами. Плита-лоток в этой конструкции воспринимает все нагрузки. Распор от свода воспринимается стенами и передается на окружающий грунтовой массив. Пролет станции по наружному очертанию составляет 19 м при общей высоте станции 8-10 м. Под сводом размещаются также понизительная подстанция, вестибюли со служебными помещениями, платформенный участок, вентиляционные камеры.
Односводчатая станция из сборного железобетона — это полно-сборная конструкция, состоящая из шести монтажных элементов (рис. 29). В поперечном сечении станция представляет собой конструкцию с верхним 3 и обратным 4 трехшарнирными сводами, каждый из которых состоит из двух половин, перекрывающих пролет. Своды опираются на объемные стеновые блоки /, которые образуют вдоль станции коллектор, где укладывают проходящие через станцию кабели и трубопроводы. В местах опирания полусводов на стеновые блоки и сопряжения полусводов устанавливают специальные прокладки 2 из винипласта, играющие роль шарниров.
Наиболее распространенной конструктивной схемой станций открытого способа работ является конструкция трехпролетной колонной станции. Она представляет собой трехпролетную раму равных пролетов, состоящую из монолитной железобетонной нижней плиты 1 (рис. 30) и сборных железобетонных элементов: стеновых ребристых блоков 2, блоков перекрытия 5, прогонов 5 и двух рядов колонн 4, опирающихся на башмаки 6. При строительстве станций этого типа в сейсмических районах (рис. 31) делают усиленную монолитную железобетонную плиту основания, в которую защемляют сборные стеновые блоки и основания колонн, а блоки перекрытия обвязывают железобетонными сейсмическими поясами.

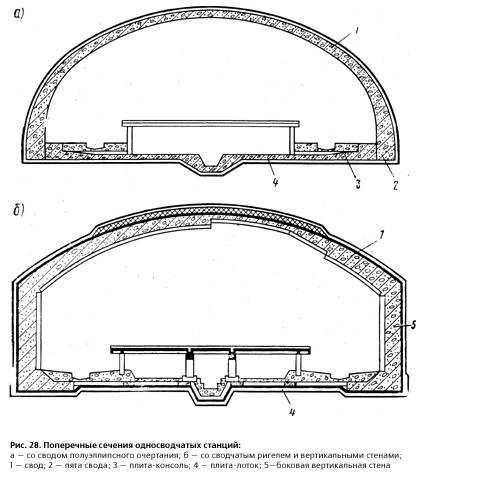

Рис. 28. Поперечные сечения односводчатых станций:
а — со сводом полуэллипсного очертания; б — со сводчатым ригелем и вертикальными стенами; / — свод; 2 — пята свода; 3 — плита-консоль; 4 — плита-лоток; 5 — боковая вертикальная стена
С обеих сторон к платформенному участку станции мелкого заложения примыкают вестибюли, которые обычно совмещают с под-уличными переходами. В вестибюлях располагают служебные помещения, необходимые для эксплуатации станции. В поперечном направлении конструкция вестибюля представляет собой двухъярусную трехпролетную раму с двумя рядами колонн, прогонами в середине и стеновыми блоками в крайних пролетах. Этажи вестибюля перекрывают ребристыми плитами перекрытия, опирающимися на стеновые блоки и прогоны.
Рис. 29. Полносборная конструкция односводчатой станции из сборного железобетона

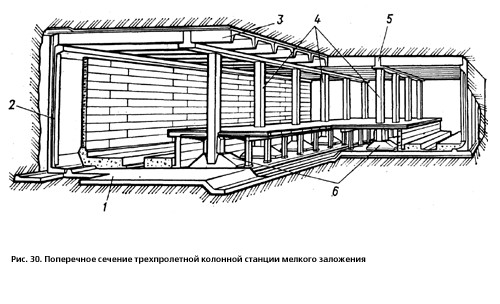

Рис. 30. Поперечное сечение трехпролетной колонной станции мелкого заложения

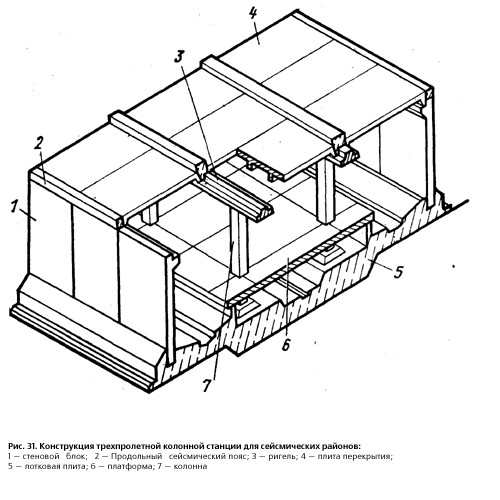

Рис. 31. Конструкция трехпролетной колонной станции для сейсмических районов:
1 — стеновой блок; 2 — Продольный сейсмический пояс; 3 — ригель; 4 — плита перекрытия; 5 — лотковая плита; 6 — платформа; 7 — колонна
Конструкция переходов состоит из сборных элементов — лотковых стеновых блоков и ребристых блоков перекрытия. В некоторых случаях применяют цельносекционные элементы сборных конструкций на все поперечное сечение перехода.
Контрольные вопросы
Что такое временная крепь и постоянная обделка тоннеля?
Какие конструкции тоннельных обделок применяют при закрытом способе?
В каких условиях применяются чугунные тюбинги?
Какие конструкции обделок применяются при открытом способе?
Чем отличаются конструкции цельносекционных обделок для одного и двух тоннелей?
Какову основные конструктивные схемы станций метрополитена?
Из каких основных узлов состоит конструкция станции глубокого заложения?
Назовите основные конструкции станций открытого способа работ.
