Таблица 6.2.
Возможные неисправности в работе электрической схемы пассажирского лифта
с автоматическим приводом дверей и подвижным полом и способы их

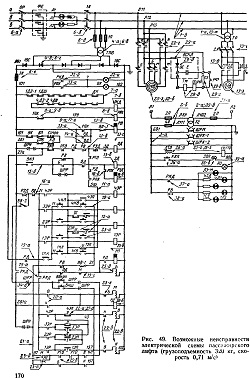

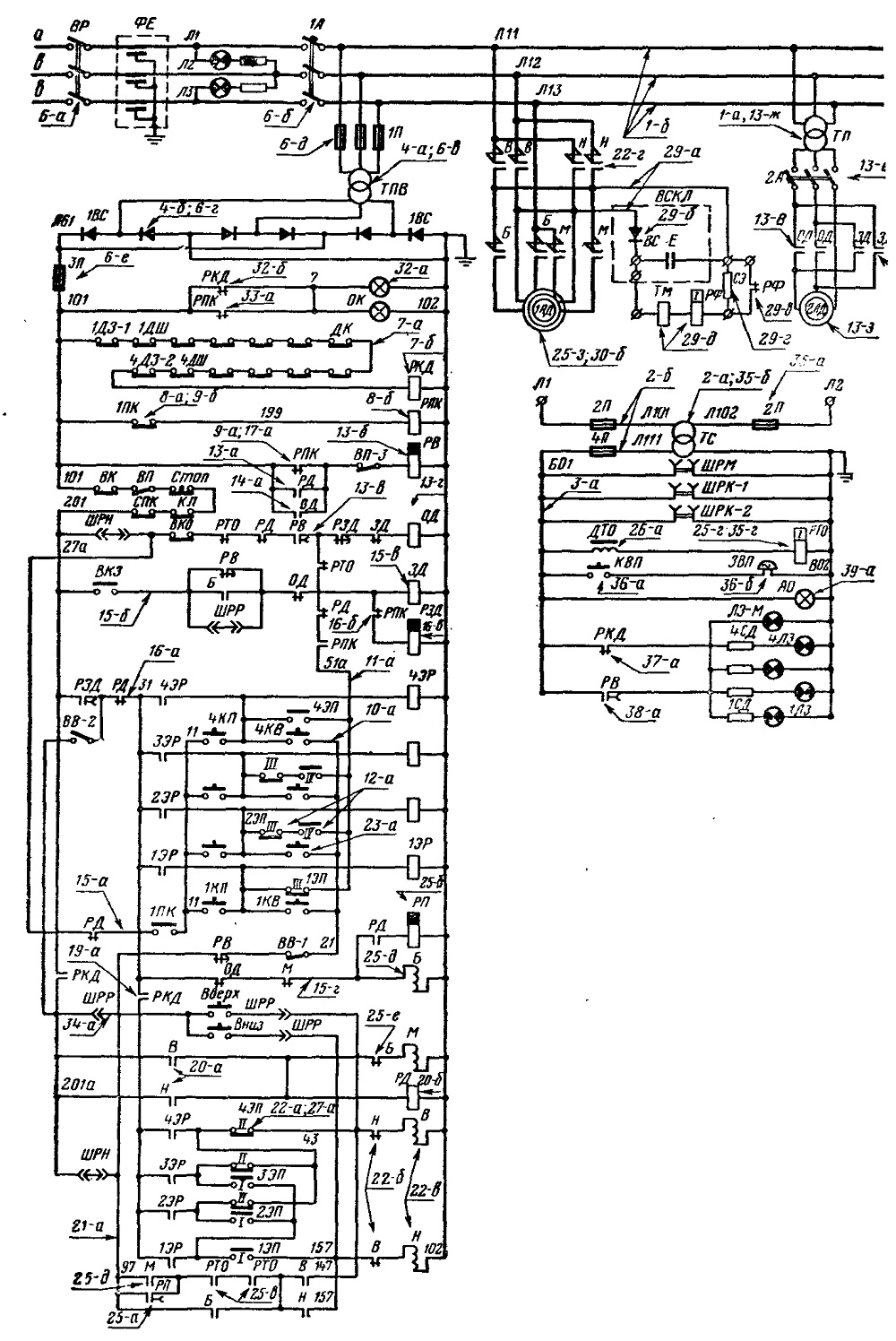

устранения (рис. 49)
Неисправность
Причина
Способы устраненвя
1. При включении
глав- ного рубильника ВР
«выбивает» автомат 1А
а) Короткое
замыкание в обмотках трансформатора ТП
б) Короткое
замыкание в силовой цепи
(Л11, Л12 и Л13)
б) Тестером или
контрольной лампой проверить исправность цепи. Устранить
короткое замыкание; провода, имеющие обрыв и поврежденную
изоляцию заменить
2. При
включении рубильника ВР
«горят» предохранители 2П
а) Короткое
замыкание в обмотках трансформатора ТС
а) См. п. 1, а
б) Короткое
замыкание в проводах (Л 101
и Л102-, Л111)
б) См. п. 1, б

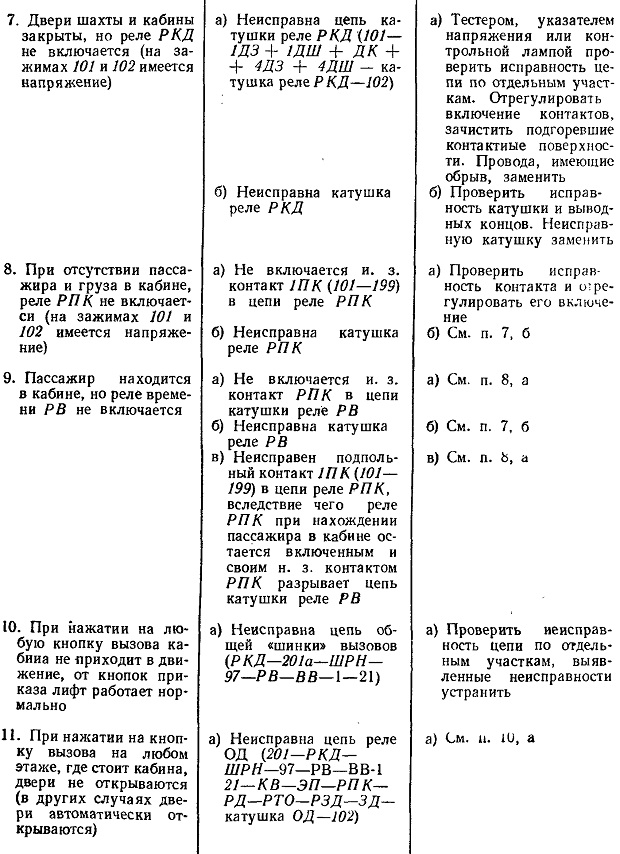

7. Двери шахты и кабины закрыты, но реле РКД не
включается (на зажимах 101 и 102 имеется напряжение)
8. При отсутствии пассажира и груза в кабине, реле РПК не включается (на
зажимах 101 и 102 имеется напряжение)
9. Пассажир находится в кабине, но реле времени РВ не включается
10. При нажатии на любую кнопку вызова кабина не приходит в движение, от
кнопок приказа лифт работает нормально
11. При нажатии на кнопку вызова на любом этаже, где стоит кабина, двери
не открываются (в других случаях двери автоматически открываются)

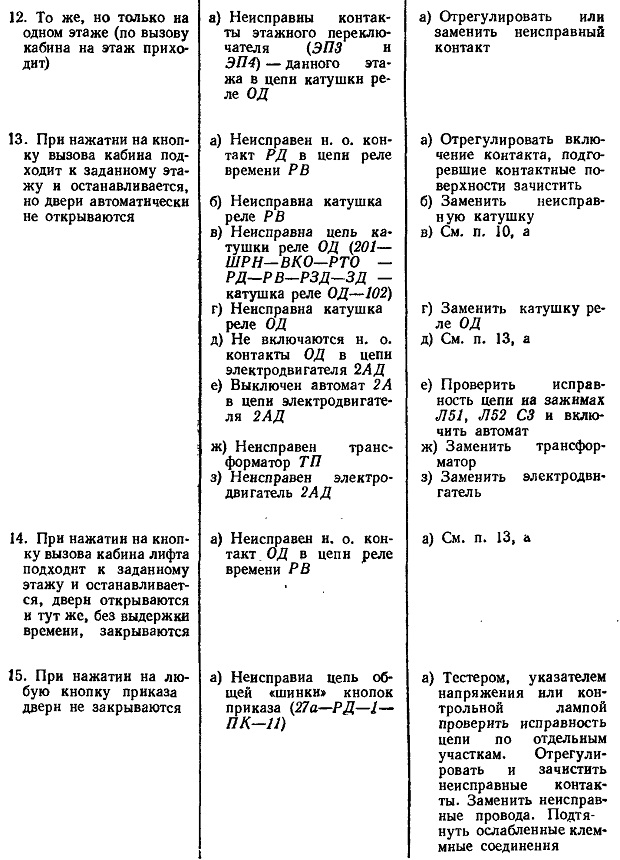

12. То же, но только на одном этаже (по вызову
кабина на этаж приходит)
13. При нажатии на кнопку вызова кабина подходит к заданному этажу и
останавливается, но двери автоматически не открываются
14. При нажатии на кнопку вызова кабина лифта подходит к заданному этажу
и останавливается, двери открываются и тут же, без выдержки времени,
закрываются
15. При нажатии на любую кнопку приказа двери не закрываются

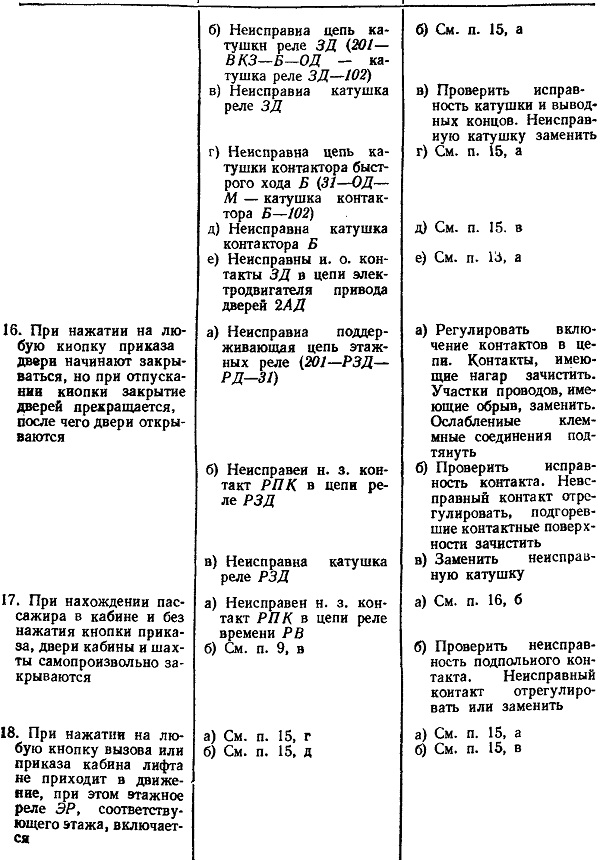

16. При нажатии на любую кнопку приказа двери
начинают закрываться, но при отпускании кнопки закрытие дверей
прекращается, после чего двери открываются
17. При нахождении пассажира в кабине и без нажатия кнопки прика-за,
двери кабины и шахты самопроизвольно закрываются
18. При нажатии на любую кнопку вызова или приказа кабина лифта не
приходит в движение, при этом этажное реле ЭР, соответствующего этажа,
включается
