Лифты с раздвижными дверями и автоматическим
приводом - часть 1
1 Проверяют состояние створок дверей шахты и кабины
Визуальной проверкой убеждаются, что отсутствует деформация в створках
Створки дверей должны быть ровными без выпуклостей и трещин По всей
площади створок крепление пластика должно быть надежным. Если
деформированные участки створок мешают свободному закрыванию и
открыванию створок, их заменяют Выправля ют, если это возможно,
деформированные участки створок на месте При выпучивании пластика его
дополнительно крепят винтами с потайной головкой Если устранить
выпучивание не возможно, пластик заменяют
2 Проверяют и регулируют проходные зазоры между обрамлением портала
шахты и створками двери шахты
Снаружи шахты с этажной площадки при постепенном открытии створки
проверяют зазор между обрамлением портала и створкой двери шахты по всей
ее поверхности Он не должен
превышать 3—5 мм, отвинчиванием гаек 24 (см. рис.
5) с обеих сторон створки ослабляют крепление, перемещением створки в
направлении, перпендикулярном к ее плоскости, устанавливают требуемый
зазор между обрамлением портала и створкой и фиксируют положение створки
завинчиванием гаек
Аналогично регулируют зазор между обрамлением портала и второй створкой
двери шахты, а также зазоры между створками двери кабины и стенкой ее
3 Проверяют и регулируют зазор в притворе створок двери шахты
Изнутри шахты (с крыши кабины) раздвигают створки двери шахты
Образовавшийся зазор между створками должен быть не более 4 мм по всей
длине линии притвора (действие раздвигающей створки силы приложено в
верхней части створок)
Отпускают створки двери и убеждаются, что нет щелей в притворе,
регулируют положение створок двери шахты

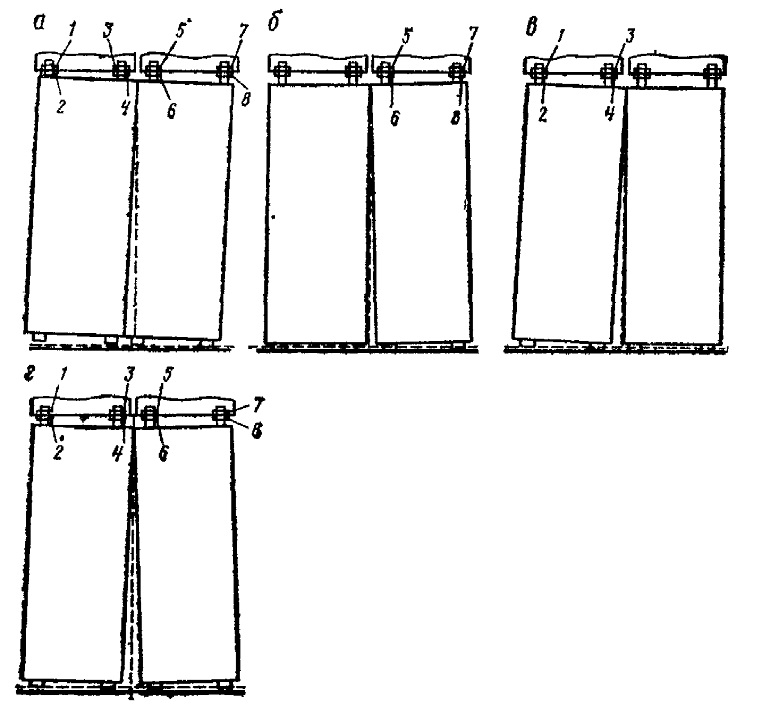

1-е положение створок (рис. 19,а) Створки в месте притвора прилегают
плотно, но линия притвора находится не в вертикальном положении
Если зазор между нижней торцовой поверхностью левой створки и порогом с
левой стороны более 5 мм, а зазор между нижней торцовой поверхностью
правой створки и порогом с правой стороны менее 3 мм, установку створок
в вертикальное положение можно произвести опусканием левой стороны левой
створки с поднятием правой стороны правой створки
Отвинчивая гайку 8 и навинчивая гайку 7,
устанавливают правую створку вертикально, при этом нижние и верхние
торцовые поверхности должны находиться на одной линии. Отвинчивая гайку
1, опускают левую сторону створки так, чтобы зазор
между нижней торцовой поверхностью слева оказался в пределах 3—5 мм, а
створка встала вертикально. Опусканием или поднятием створок
устанавливают их верхние торцовые поверхности яа одной линии, при этом
должны быть соблюдены зазоры между нижними торцовыми поверхностями
створок и порогом двери шахты в пределах 3—5 мм. Створки поднимают,
завинчивая гайки 2, 4 на одинаковое число оборотов и завинчивая гайки 1,
3. Опускают створки, отвинчивая гайки 1, 3 на одинаковое число оборотов
и отвинчивая гайки 2, 4. Цели зазор между нижней торцовой поверхностью
левой створки и порогом с левой стороны находится в пределах нормы,
установку створок в вертикальное положение можно произвести
одновременным поднятием правой стороны левой створки и обеих сторон
правой створки так, чтобы они встали в вертикальное положение, а верхние
торцовые поверхности оказались на одной линии. Зазор регулируют,
постепенно завинчивания гайки 4, 6, 8 и 3, 5, 7. Если же линия притвора
створок перекошена относительно вертикали в другую сторону, то при
установке створок в вертикальное положение необходимо выполнять все
операции в той последовательности, что и в первом случае, только вместо
левой створки операции следует выполнять с правой створкой и наоборот.
