РАЗДЕЛ 3.
СМАЗЫВАНИЕ КРАНА

ОБЩАЯ ИНФОРМАЦИЯ

В этом разделе вы найдёте информацию по смазыванию а/крана, а также схемы, диаграммы и фотографии, показывающие места смазки, типы смазочных материалов и возможности этой машины.

СМАЗЫВАНИЕ

Для улучшения работы этой машины необходимо производить смазывание с использованием предусмотренных смазочных материалов в отведённые сроки, как показано на рисунках, начиная с рис. 3-1. При возникновении каких-либо несоответствий между указаниями в нашем Руководстве и указаниями в руководстве, поставленном заводом-изготовителем, следуйте инструкциям, изложенным в последнем.

Части, которые не считаются изнашиваемыми ( например, рычаги, соединительные штифты и др.) должны быть смазаны раз в неделю. Для их обслуживания пользуйтесь несколькими каплями масла для предохранения от появления ржавчины и обеспечения минимальной необходимой смазки.

ПРИМЕЧАНИЕ
Смазочные циклы, приведённые в этом Разделе, рассчитаны на стандартную эксплуатацию машины - не более 8 часов в день, 5 дней в неделю. При превышении этих условий изменяйте смазочные циклы соответственно.
Все фиттинги, независимо от их наличия или отсутствия на схеме или фотографии, должны быть обслужены каждые 8 часов.

Промежуток времени	Место обслужив	Название	Процедура	Количество точек обслуживания
10 часов или ежедневно	1	Воздушный резервуар	Слей	1 сливной кран
	2	Гидравлический резервуар	Проверь уровень	Наполнительное отверстие / сапун
	4	Топливный бак	Наполнить	Наполнительное отверстие
	6	Возвратный фильтр гидравлической системы	Проверь	2 индикатора
	7	Пресс-фильтр гидравлической системы	Проверь	1 индикатор
50 часов или еженедельно	10	Дифференциалы	Проверь уровень	Пробка отверстия для проверки уровня, 2 мерга
	11	Аккумулятор	Проверь уровень	12 отсеков
	12	Качающийся балансир	Смажь	3 фиттинга, 2 места
	13	Цилиндр рулевого управления	Смажь	2 фиттинга. 2 места
	15	Насос гидроусилителя	Проверь уровень	Наполнительное отверстие
200 часов или ежемесячно



500 часов или ежеквартальн	30	Возвратный фильтр гидравлической системы	Замени фильтр	2 фильтра
	31	Гидравлический резервуар	11а полнить	Наполнительное отверстие
	32	Карданные валы	Смажь	1 фиттинг, 10 мест
	33	Резервуар сцепления	Проверь уровень	Крышка резервуара
	34	Пресс-фильтр гидравлической системы	Замени фильтр	1 фильтр
	35	Воздушная сушка	Прооерить работу	—
1000 часов или каждые полгода	41	Насос гидроусилителя	Слей	Проька сливного отверстия
	42	Насос гидроусилителя	Наполни новой жидкостью	Наполнительное отверстие
	43	Колесные подшипники	Перебрать	2 подшипника, 8 мест
	45	Промежуточный подвесной подшипник карданного вала	Перебрать	1 место
2000 часов или ежегодно	50	Воздушная сушка	Заменить сиккатив	1 место
	51	Рулевые тяги	Смажь	1 фиттинг, 8 мест
	52	Дифференциалы	Слей	1 пробка, 3 места
	53	Дифференциалы	Наполни новой жидкостью	Пробка наполнительного отверстия, 3 места
	54	Соединения рулевого управления	Смажь	2 фиттинга, 4 места

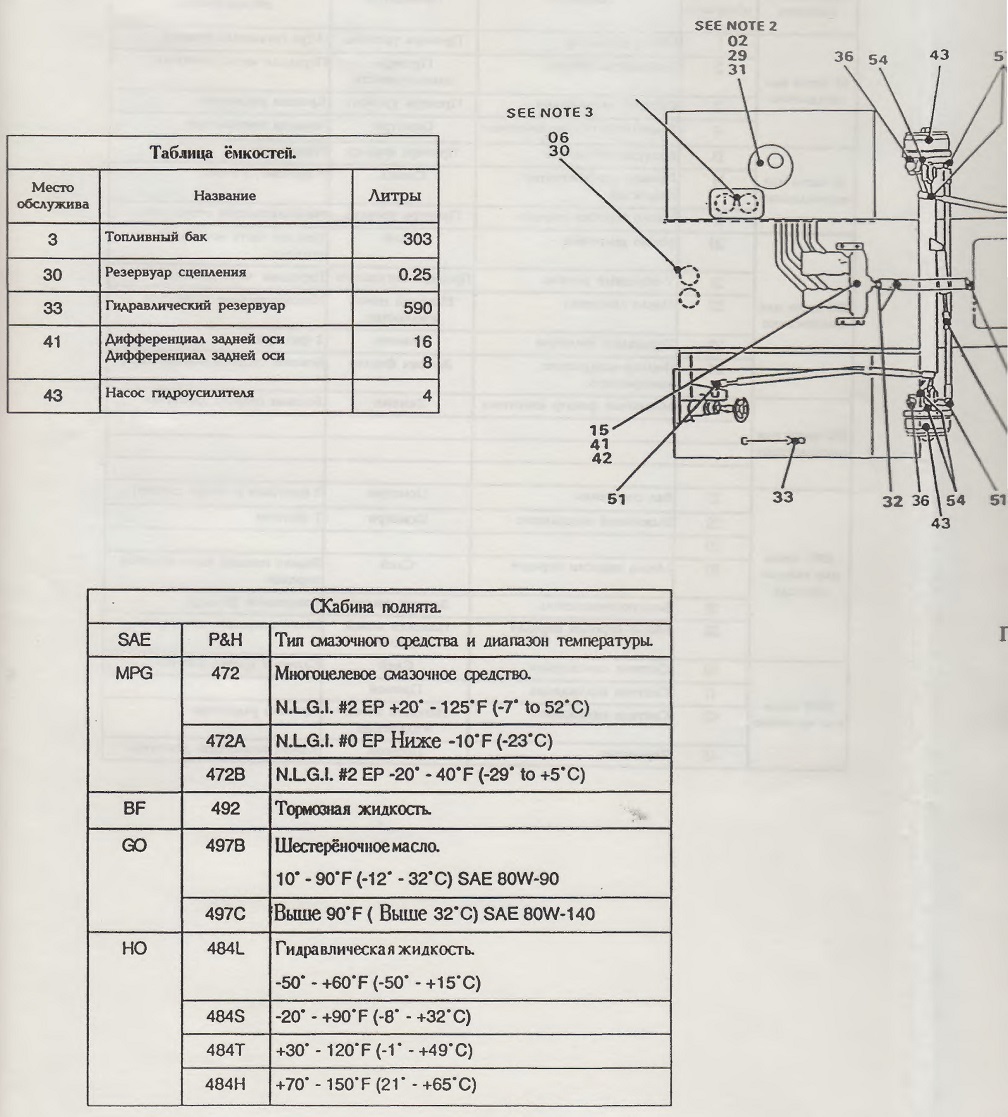

Таблица ёмкостей.
Место обслуживания	Название	Литры
3	Топливный бак	303
30	Резервуар сцепления	0.25
33	Гидравлический резервуар	590
41	Дифференциал задней оси	16
	Дифференциал задней оси	8
43	Насос гидроусилителя	4

(Жабина поднята.
SAE	Р&Н	Тип смазочного средства и диапазон температуры.
MPG	472	Многоцелевое смазочное средство. *N.LG.I. #2 ЕР +20 - 125"F (-7* to 52‘С)**
	472А	*N.LG.I, #0 ЕР Ниже -10F (23‘С)*
	472В	*N.LG.I. #2 ЕР -20’ - 40F (-29* to +5'С)**
BF	492	Тормозная жидкость
GO	497В	Шестерёночное масла *10 - 90* F (-12* - 32* С) SAE 80W-90**
GO	497С	*Выше 90F ( Выше 32С) SAE 80W-140*
НО	484L	*Гидравлическая жидкость. -50 - +60F (-50 - +15'С)**
	484S	*-20 - +90* F (-8* - +32С)*
	484Т	*+30 - 120‘F (-1* - +49'С)**
	484Н	*+70' - 150’F (21 - +65'С)**

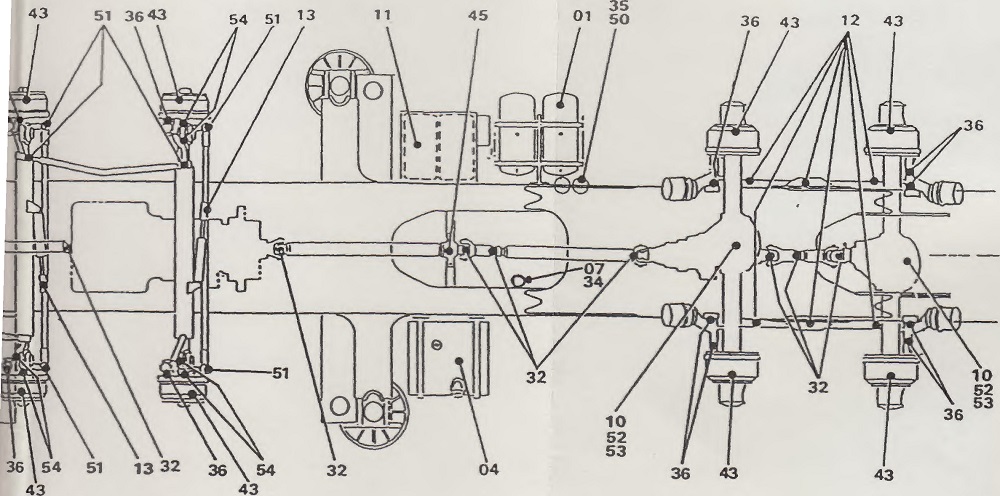

Рисунок 3-1. Смазывание несущей рамы.

Примечание:

1. информация в этой таблице является дополнением к рекомендациям изготовителя. Обращайтесь к руководству по эксплуатации для дополнительных рекомендаций. В случае несоответствия между этой схемой и руководством по эксплуатации пользуйтесь последним.

2. Периодичность замен гидравлической жидкости зависит от тщательности поддержания ее чистой, а также от окружающих условий. Рекомендуется брать образец жидкости (около 1,8 л) как минимум ежеквартально. Предварительно доведите температуру жидкости до рабочей. Образец должен быть исследован квалифицированным специалистом на предмет определения дальнейшей пригодности жидкости к употреблению.

3. Замените все фильтры гидравлической системы после первых 50 часов работы. После этого проверяйте индикаторы фильтров ежедневно и заменяйте фильтры по необходимости (максимум работы фильтра - 500 часов).

Примечание; информация в этой таблице является дополнением к рекомендация изготовителя. Обращайтесь к руководству по эксплуатации для дополнительных рекомендаций. В случае несоответствия между этой схемой и руководством по эксплуатации пользуйтесь последним.

Таблица ёмкостей.
Место обслуживания	Название	Литры
22	Масло двигателя	18.5
32	Масло коробки передач	13
42	Система охлаждения	43

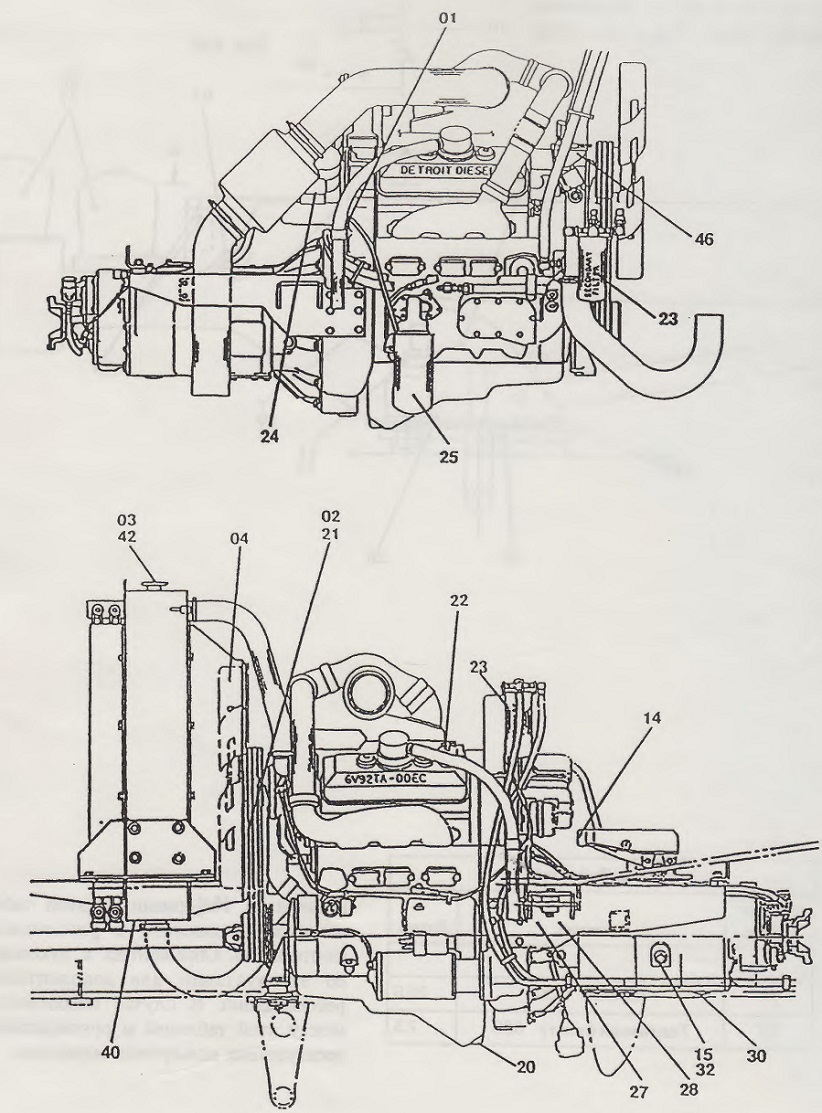

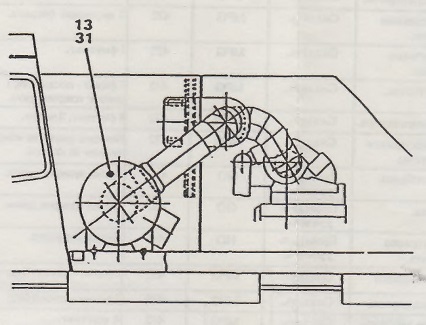

Рисунок 3-2 Смазка двигателя

Таблица емкостей.
Место смазки.	Название	Литры.

27	Лебёдка. 1580	26.5
29	Топливный фильтр 880	7.5

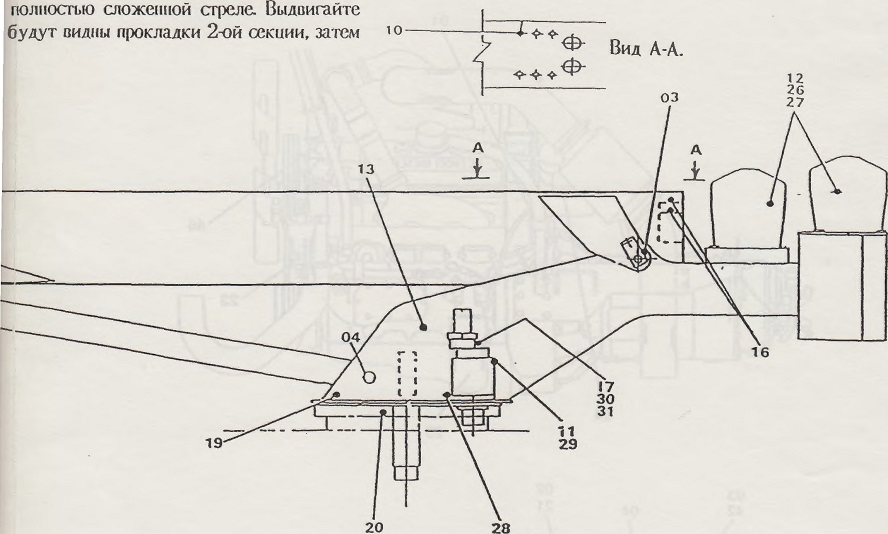

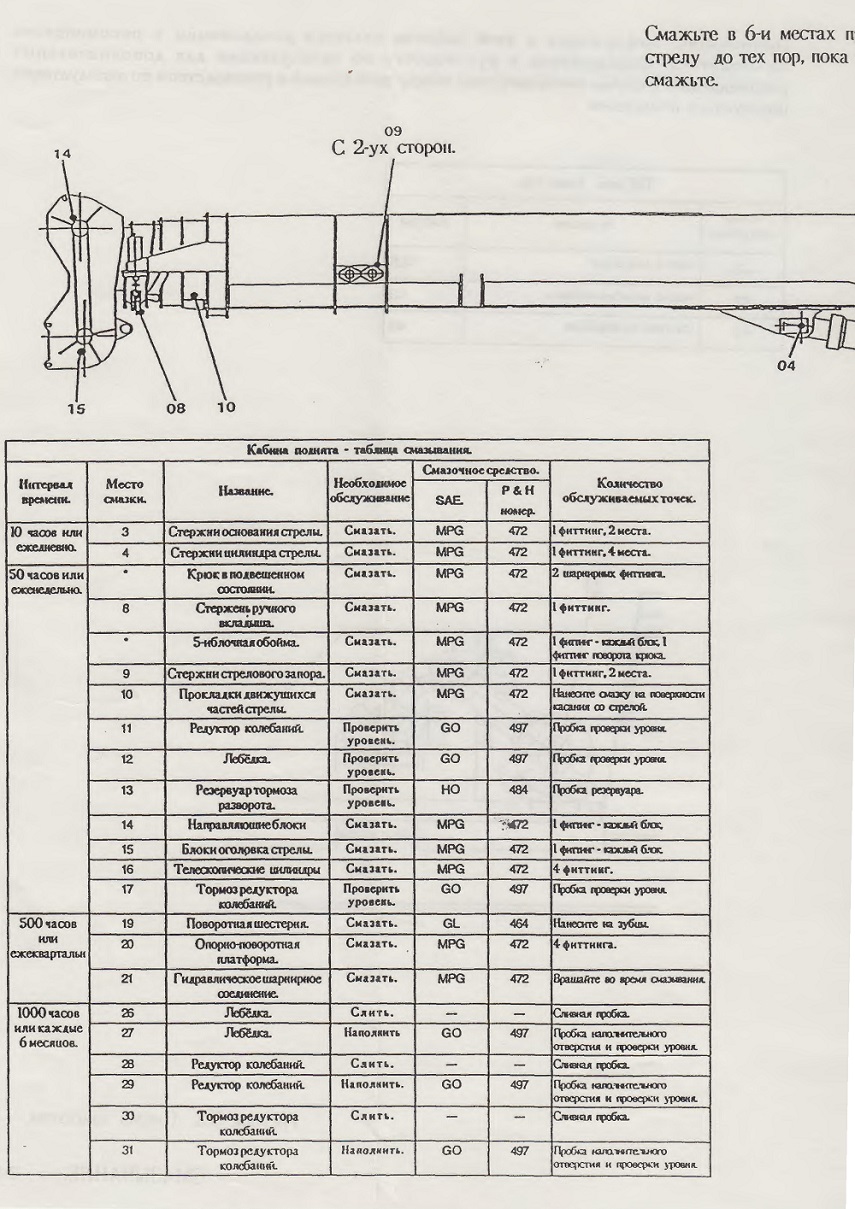

Рисунок 3-3. Смазывание верхней части.

Примечание Информация в этой таблице является дополнением к рекомендациям изготовителя. Обращайтесь к руководству по эксплуатации для дополнительных рекомендаций. В случае несоответствия между этой таблицей и руководством по эксплуатации пользуйтесь последним.
