3 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

3.1 Контрольно-измерительные приборы

На кране установлены контрольно-измерительные приборы, обеспечивающие крановщика необходимой информацией для правильной эксплуатации крана.

Контрольно-измерительные приборы размещены:

- в кабине водителя шасси;

- в кабине крановщика;

- на задней поперечной балке опорной рамы.

Установленные в кабине водителя шасси контрольно-измерительные приборы подробно описаны в эксплуатационной документации на шасси, входящей в состав комплекта эксплуатационной документации, поставляемой с краном.

В кабине крановщика размещены щиток приборов с указателями и тахометром, блок отображения информации ограничителя грузоподъемности и креномер.

На задней поперечной балке опорной рамы крана, рядом с рукоятками управления выносными опорами, установлен креномер.

3.1.1 Указатели угла наклона крана

На кране в качестве указателей угла наклона крана (рисунок 63) установлены два креномера жидкостного типа.

Один креномер установлен на неповоротной части крана - задней балке опорной рамы около рукояток установки крана на выносные опоры. Назначение данного креномера - контроль за углом наклона крана при установке крана на выносные опоры.

Другой креномер установлен на поворотной части крана - в кабине крановщика. Назначение контроль за возможным изменением угла наклона крана во время его работы.

Принцип действия обоих креномеров основан на свойстве воздушного шарика сохранять крайнее верхнее положение в жидкости, заключенной в круглой ампуле со сферической внутренней поверхностью.

На стекло креномера нанесены окружности. При наклоне крана на один градус центр воздушного шарика совпадает с контуром наименьшей по величине окружности, а при отклонении на два градуса воздушный шарик совпадает с контуром второй от центра окружности.

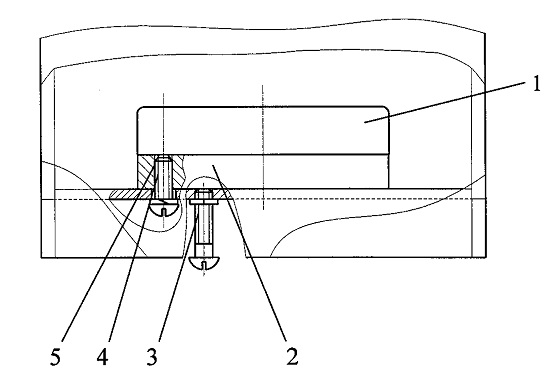

Рисунок 63 - Установка указателя угла наклона крана

1 - указатель угла наклона крана;
2 - гайка;
3, 4 - винты;
5 - шайба пружинная

3.1.2 Регистратор параметров

В ограничитель нагрузки крана встроен модуль «регистратор параметров», который обеспечивает регистрацию (запись), первичную обработку и хранение оперативной и долговременной информации о параметрах работы крана (в том числе о степени нагрузки крана и интенсивности его эксплуатации) в течение всего срока службы прибора.

Порядок работы с регистратором (методика и режимы считывания и обработки информации из регистратора параметров на компьютере) изложен в эксплуатационной документации на ограничитель грузоподъемности, входящей в состав комплекта эксплуатационной документации, поставляемой с краном.

3.1.3 Счетчик времени наработки

Счетчик времени наработки предназначен для определения времени наработки крана, определения времени проведения очередного технического обслуживания (ТО) и остаточного ресурса крана.

Также, как и регистратор параметров, счетчик времени наработки встроен в ограничитель нагрузки крана.

Порядок получения информации по времени наработки крана определен в эксплуатационной документации на ограничитель грузоподъемности, входящей в состав комплекта эксплуатационной документации, поставляемой с краном.

3.2 Инструмент и принадлежности

К крану прикладывается необходимый при эксплуатации и обслуживании комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью запасных частей, инструмента и принадлежностей (упаковочный лист), входящей в комплект документации, поставляемой с краном.

При поставке крана с предприятия-изготовителя ЗИП крана размещается в кабине водителя и в металлическом ящике на раме шасси.

4 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

4.1 Маркирование

Маркирование включает в себя обозначения и пояснительные надписи, которые нанесены на деталях и узлах крана клеймением, маркировочной краской или другими способами.

Маркирование проводов и жил кабелей нанесено специальными чернилами на полихлорвиниловых трубках.

Все таблички и пояснительные надписи выполнены способами фотопечати или гравирования.

Идентификационный номер крана нанесен на табличке, которая находится за кабиной водителя на поперечной балке опорной рамы с правой стороны по ходу крана. Структура идентификационного номера приведена в Приложении С настоящего Руководства.

4.2 Пломбирование

Узлы крана пломбируются на предприятии-изготовителе согласно перечню пломбируемых мест (приложение Г).

Кроме того, при транспортировании крана железнодорожным и водным транспортом пломбируются двери кабин водителя и крановщика крана, горловины топливного бака и гидробака, ящик с аккумуляторными батареями, запасное колесо, ящик ЗИП.
