ПРИЛОЖЕНИЕ Л.

ПОРЯДОК РАЗБОРКИ СТРЕЛЫ ДЛЯ ПРОВЕРКИ СОСТОЯНИЕ КАНАТОВ ПОЛИСПАСТОВ ВЫДВИЖЕНИЯ И ВТЯГИВАНИЯ СЕКЦИЙ АВТОМОБИЛЬНОГО КРАНА КС-55727

Проверка состояния  канатов полиспастов выдвижения и втягивания секций стрелы производится  при частичной разборке стрелы  при проведении полного технического освидетельствования.
Разборку стрелы производится  в следующей последовательности:

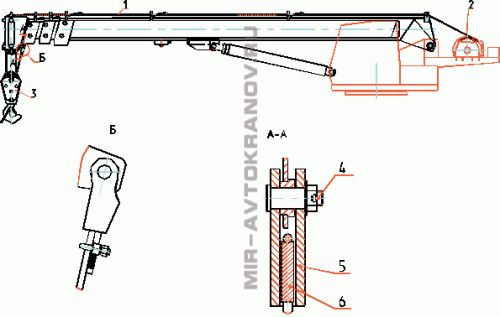

Рисунок Л.1. Установка телескопической стрелы 1 — грузовой канат;2 — барабан лебедки; 3 — крюковая подвеска; 4 –ось, 5 – обойма, 6- клин.

• опустить крюковую подвеску 3 (рисунок Л.1)  на опорную поверхность  и зафиксировать  в  устойчивом положении;
• освободить обойму 5 (рисунок Л.1)  вынув ось  4 (рисунок Л.1)   из уха в оголовке четвертой  секции стрелы;
• освободить грузовой канат  выбив клин  6 (рисунок Л.1)  из обоймы  5  (рисунок Л.1) ;
• намотать грузовой канат 1 (рисунок Л.1)  на барабан лебедки 2 (рисунок Л.1); отсоединить жгут,  идущий от кабельного барабана, от электрооборудования на оголовке  стрелы и намотать  его на кабельный  барабан, зафиксировав  на нем конец жгута;

• вынуть фиксатор 9 (рисунок Л.2)  предварительно сняв  отвинтив болты 8 (рисунок Л.2), сняв втулку 10 (рисунок Л.2) и вынув ось 11 (рисунок Л.2);
• выкрутить боковые  упоры 12 (рисунок Л.2)  на оголовке  первой  секции, предварительно  расконтрив гайки 13 (рисунок Л.2);
• отсоединить запитку верхнего гидроцилиндра 5 (рисунок Л.2);
• открутив гайку 18 (рисунок Л.2) , извлечь ось 17  (рисунок Л.2) и втулки 19  (рисунок Л.2) крепления  проушины штока верхнего гидроцилиндра  телескопирования 5   (рисунок Л.2)  в хвостовой части основания стрелы;
• приподняв  оголовок второй секции 2 (рисунок Л.2), выдвинуть ее из основания стрелы 1 (рисунок Л.2) на расстояние, достаточное   для извлечения нижних башмаков  основания стрелы;
• раскрутить проволоку 21 (рисунок Л.2)и выкрутить болты 22 (рисунок Л.2) крепления башмаков 20 (рисунок Л.2);
• извлечь  нижние башмаки  из основания стрелы 1 (рисунок Л.2);
• извлечь пакет, состоящий из второй 2 (рисунок Л.2), третьей 2 (рисунок Л.2) и четвертой  секции 6 (рисунок Л.2) из основания стрелы;

ВНИМАНИЕ:все имеющие регулировочные прокладки должны быть установлены на штатные места в исходном количестве, если не требуется  изменения регулировок.

• открутив гайки 27 (рисунок Л.2), освободить тяги 26 (рисунок Л.2);
• открутить болты 16 (рисунок Л.2), снять шайбы 15 (рисунок Л.2) и втулки 14 (рисунок Л.2), извлечь верхний цилиндр  телескопирования 6 (рисунок Л.2);
• освободить проушину  штока нижнего гидроцилиндра в хвостовой  части  второй  секции. Для этого  открутить гайку 30 (рисунок Л.2), извлечь ось  29 рисунок Л.2) и втулки 28 (рисунок Л.2);
• выкрутить боковые упоры 32 (рисунок Л.2) на оголовке второй секции, предварительно расконтрив  гайки 31 (рисунок Л.2);
• приподнять оголовок третьей секции 3(рисунок Л.2), выдвинув ее  из второй  секции 2 (рисунок Л.2) на расстояние, достаточное  для извлечения  нижних башмаков  второй секции (рисунок Л.2);
• открутить болты 35 (рисунок Л.2), снять шайбы 34 (рисунок Л.2)и втулки 33 (рисунок Л.2);
• извлечь нижний цилиндр телескопирования 4 (рисунок Л.2);
• открутить болты 36 (рисунок Л.2), снять зажимы 37 (рисунок Л.2) на оголовке третьей секции и освободить конец каната втягивания четвертой секции стрелы;
• открутить  три гайки поз 38 (рисунок Л.2) и извлечь  три болта 39 (рисунок Л.2) ограничения спадания каната;
• вытянуть назад свободный конец каната втягивания  четвертой секции;
• выкрутить  боковые упоры 42 (рисунок Л.2)на оголовке третьей секции, предванрительно расконтрив  гайки 41 (рисунок Л.2);
• раскрутить проволоку 23 (рисунок Л.2)и выкрутить болты 24 (рисунок Л.2) крепления башмаков 25 (рисунок Л.2);
• приподняв оголовок  четвертой секции 6 (рисунок Л.2) выдвинуть ее из третьей  секции 3 (рисунок Л.2)на расстояние, достаточное  для извлечение  нижних башмаков третьей секции;

ВНИМАНИЕ: При  выдвижении четвертой секции необходимо   вытягивать канат  полиспаста ее выдвижения за тяги  26 (рисунок Л.2) в хвосте третьей секции во избежание заламывания каната.

• извлечь нижние  башмаки третьей секции;
• выдвинуть четвертую секцию из третьей полностью одновременно  вытягивания канат за тяги 26 (рисунокЛ.2)  в хвосте  третьей секции;вытянуть канаты из третьей секции;
• доступ к канатам обеспечен.

Сборку стрелы производить в обратной последовательности.

Рисунок Л.2.1. Стрела телескопическая: 1 — основание стрелы; 2 — секция вторая; 3 — секция третья; 4 и 5 — гидроцилиндр; 6 — секция четвертая; 7 — полиспаст выдвижения

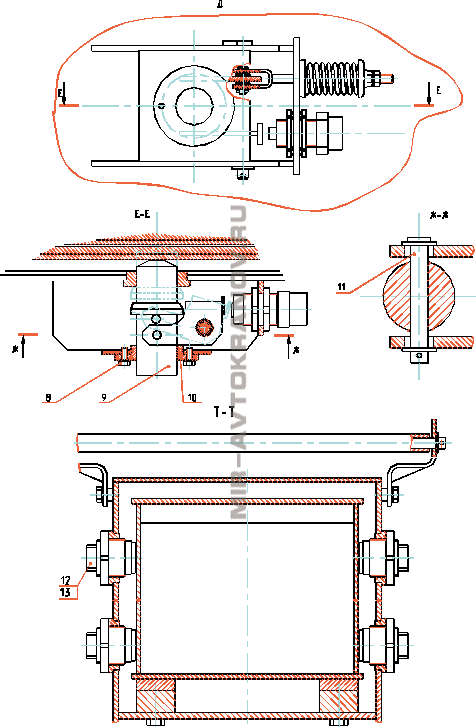

Рисунок Л.2. Стрела телескопическая (лист 2) 8 — болт; 9 — фиксатор; 10 — втулка; 11 — ось; 12 — боковой упор; 13 — гайка

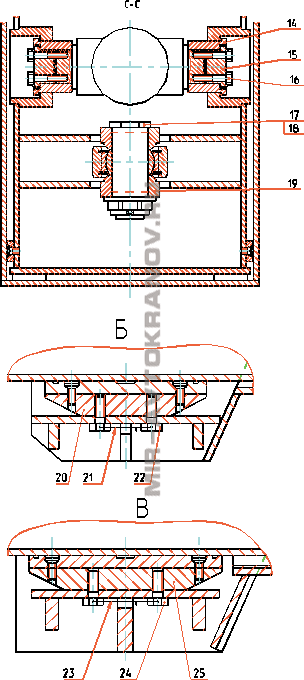

Рисунок Л.2. Стрела телескопическая (лист 3) 14 — втулка; 15 — шайба; 16 — болт; 17 — ось; 18 — гайка; 19 — втулка; 20 и 25 — башмак; 21 и 23 — проволока; 22, 24 — болт 26 — тяга; 27 — гайка; 28 — втулка; 29 — ось; 30 — гайка

Рисунок Л.2. Стрела телескопическая (лист 4) 31 — гайка; 32 — боковой упор; 33 — втулка; 34 — шайба; 35 — болт

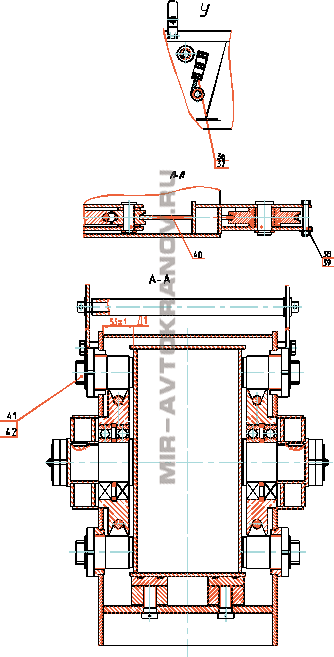

Рисунок Л.2. Стрела телескопическая (лист 5) 36 — болт; 37 — зажим; 38 — гайка; 39 — болт; 40 — полиспаст втягивания; 41 – боковой упор; 42 - гайка
