Приложение С (обязательное)



Сменное стреловое оборудование автомобильного крана KC-35714-2

С целью увеличения высоты подъема и подстрелового пространства предусмотрена возможность установки на телескопическую стрелу гуська 10. При этом запасовка грузового каната с шестикратной должна быть заменена на однократную, а основная крюковая подвеска заменена на вспомогательную.

Гусек представляет собой сварную конструкцию из уголков. В оголовке гуська на оси 2 установлен блок 1, который огибает канат 6 со вспомогательной крюковой подвеской 3.

В основании гуська имеются кронштейны, предназначенные для крепления его на осях 11 оголовка выдвижной секции стрелы. Правые кронштейны основания гуська закрепляются непосредственно на осях 11 оголовка стрелы с помощью фиксаторов 13, а левые кронштейны 12 закрепляются на осях 11 с использованием вилок 16, рым-болтов 15 и фиксаторов 13.

Рым-болты 15 и вилки 16 предназначены для облегчения монтажа гуська и обеспечения прямолинейности установки гуська на стреле.

В транспортном положении гусек разворачивается на 180° и крепится на стреле с помощью кронштейнов 19, 21, 25 и 27, пальца 17 и винта 26.









Рисунок С.1 - Сменное стреловое оборудование

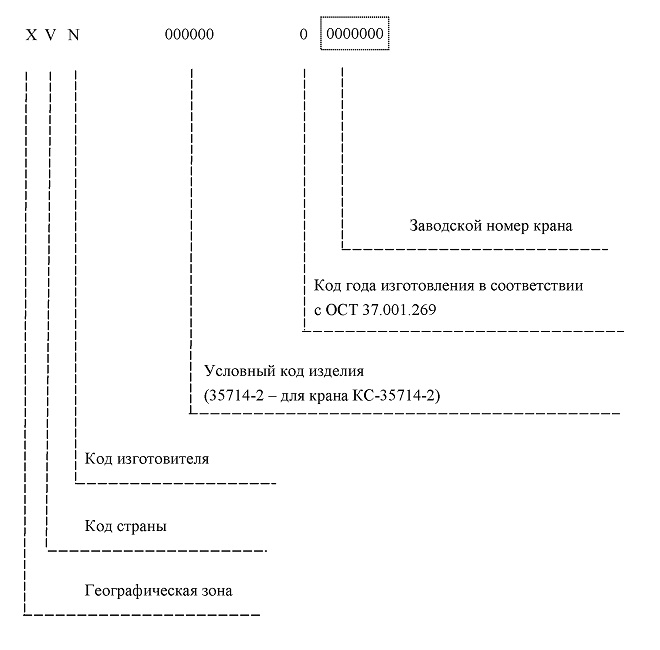

Структура идентификационного номера автомобильного крана KC-35714-2
