Альбом чертежей быстроизнашивающихся деталей автомобильного крана KC-35714-2

Приложение К (обязательное)

Альбом чертежей быстроизнашивающихся деталей автомобильного крана KC-35714-2

Таблица К.1 - Перечень быстроизнашивающихся деталей

Обозначение	Наименование	Кол-во	Материал	Номер рисунка
КС-3577.26.342	Лента тормозная	1	Лента ЭМ-1 6x90 ГОСТ 15960-79	КЗ
КС-3577.26.032-3	Звездочка	1	Резина марки 7-4326 ТУ 38-005.204-84	К.1
КС-3577.28.032	Лента тормозная	1	Лента асбестовая тормозная ЛАТ2 6x75 ГОСТ 1198-78	К.2
КС-35714.63.111-1	Накладка	2	Полиамид ПА6 блочный, марка «Б» ТУ 6-05-988-87	К.4
КС-35714.63.111-1-01	Накладка	2	То же	То же
КС-35714.63.113-1	Накладка	2	»	»

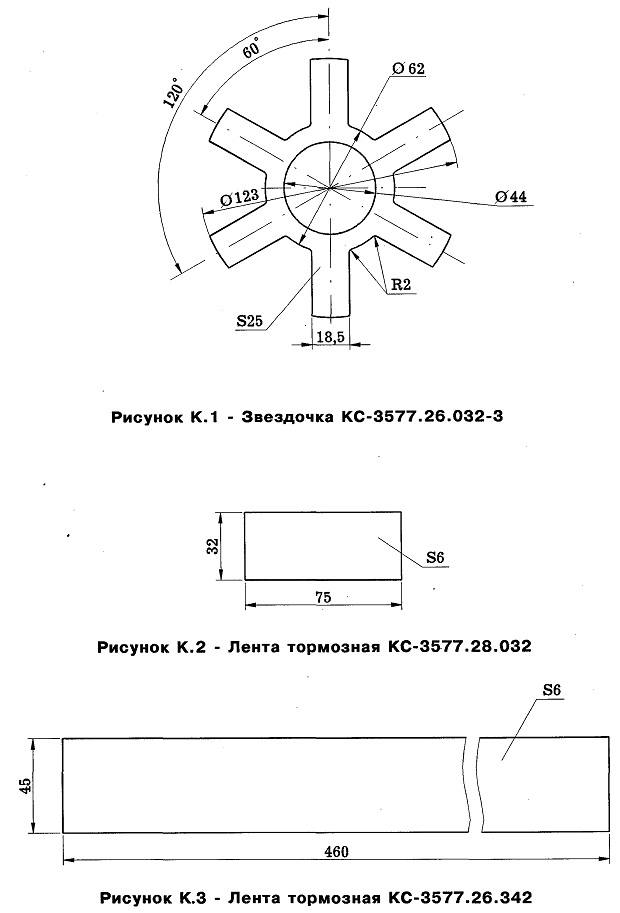

Рисунок К.1 - Звездочка КС-3577.26.032-3
Рисунок К.2 - Лента тормозная КС-3577.28.032

Рисунок К.З - Лента тормозная КС-3577.26.342

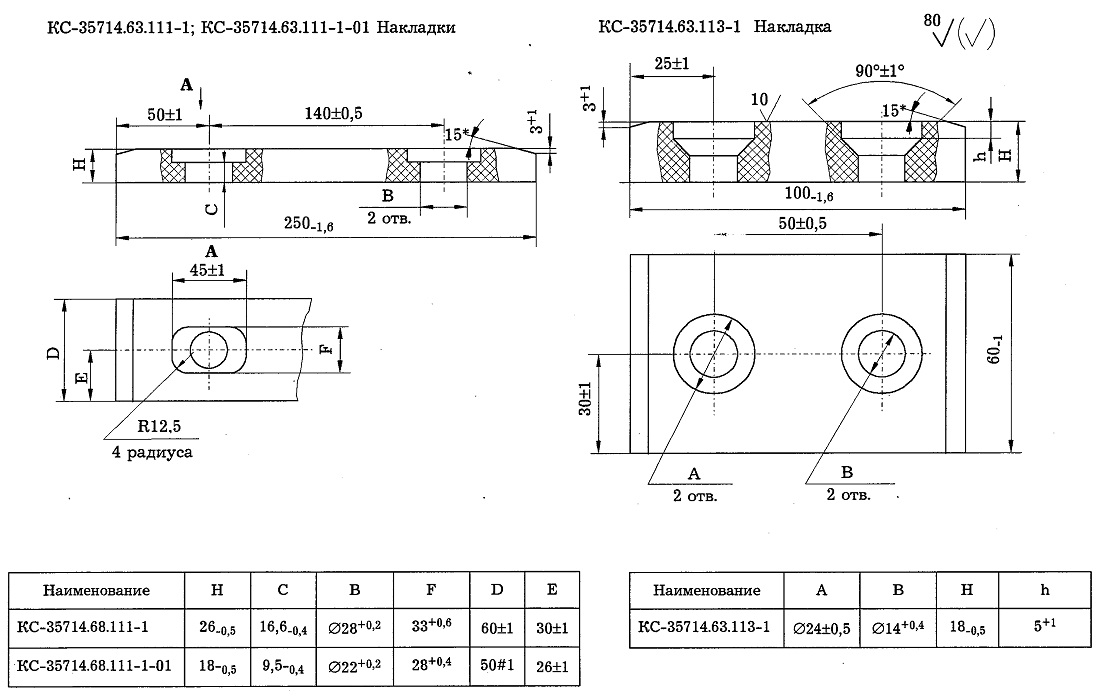

Рисунок К. 4 - Накладки
