4.2.

ГРУЗОВЫЕ ЦЕПИ

В грузоподъемных машинах в качестве грузовых органов применяют сварные круглозвенные (ГОСТ 2319—81) и пластинчатые цепи (ГОСТ 191—82).

Сварные цепи. Эти цепи изготовляют из сталей Ст2, Ст3 и стали 10 мелкозернистого строения с минимальным содержанием серы и фосфора, легко свариваемых и имеющих временное сопротивление при растяжении авр = 370 ... 450 МПа. Цепи состоят из сварных овальных звеньев, выполненных из стали круглого сечения (рис. 4.7).

Звенья цепи должны быть изготовлены стыковой сваркой. При диаметре проволоки менее 12 мм сварку звена производят в одном

месте на короткой или длинной части звена. Для уменьшения износа трущихся поверхностей цепь при ее сварке на короткой части звена необходимо собирать так, чтобы соприкасались два сваренных места (оба более жесткие) либо два несваренных места (оба более мягкие) При диаметре проволок солее 12 мм звено сваривают в двух местах на длинной части звена. Для снятия внутренних напряжений, возникающих при сварке, цепь после изготовления подвергают отжигу.

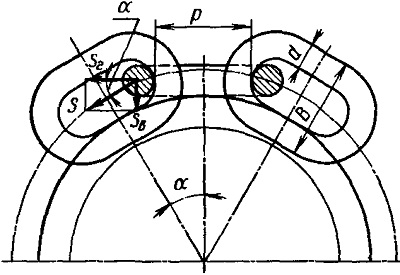

Рис. 4.7. Схема нагружения сварной некалиброванной цепи на цилиндрическом барабане с канавками

Основными размерами цепи являются шаг цепи р, равный длине большой оси внутреннего овала, ширина звена В и диаметр проволоки d. В зависимости от соотношения шага и диаметра проволоки цепи делят на короткозвенные (тип А) и длиннозвенные (тип В); у кореткозвенных цепей р — 2,8 d, а у дликнозвенных р — 3,6 d.

На рис. 4.7 показана схема нагружения звена цепи на цилиндрическом барабане. Предположим, что на звено действует сила S.

По точности изготовления (по предельному отклонению размеров р и Ь) сварные цепи разделяют на калиброванные (исполнение 1) и некалиброванные (исполнение 2). Некалиброванные цепи вследствие большого отклонения шага могут работать только на гладких блоках и барабанах со скоростями не более 1,5 м/с. Калиброванные цепи работают на звездочках или барабанах, имеющих специальные гнезда, со скоростями не более 0,5 м/с. Сварные цепи имеют следующее условное обозначение: типа А, в исполнении 1, калибра 10 мм, с шагом 28 мм — «Цепь А1 — 10x28 ГОСТ 2319—81»; типа В, в исполнении 2, калибра 10 мм, с шагом 35 мм — «Цепь В2 — 10x35 ГОСТ 2319—81».

Для уменьшения износа и вытягивания цепи коэффициент запаса прочности калиброванной цепи, работающей на звездочке при машинном приводе, принимается больше, чем для некалиброванной цепи.

Сварные цепи часто используют в качестве стропов для зачали-вания груза. Максимальное усилие для стропа определяют с учетом отклонения его от вертикали (рис. 4.9). С увеличением угла а натяжение в каждой ветви возрастает. Расчетное натяжение S в каждой ветви можно определить по формуле


К достоинствам сварных цепей относится их гибкость во всех направлениях, возможность использования звездочек малого диаметра, что позволяет создавать механизмы с небольшими габаритами и малой стоимости. Недостатками сварных цепей являются: небольшая надежность вследствие возможного внезапного разрушения цепи, низкие допускаемые скорости, большое изнашивание в местах контакта, плохое восприятие динамических нагрузок, значительная масса.

Гладкие блоки для некалиброванных цепей (рис. 4.10, а) выполняют из чугуна, а барабаны — с мелкими канавками (рис. 4.10, б) либо с глубокой винтовой канавкой (рис, 4.10, в).

Звездочки для калиброванных сварных цепей изготовляют из стальных или чугунных отливок. На поверхности звездочки имеются

углубления — гнезда, в которые последовательно входят горизонтального расположенные звенья цепи (рис. 4.10, г). Эти звенья расположены не на цилиндрической поверхности, а на плоских поверхностях гнезд, поэтому они не испытывают дополнительного изгиба, который возникает при работе цепи на барабанах с винтовыми канавками. Это обстоятельство дает возможность использовать звездочки малого диаметра. Звездочку выполняют многогранной; длина каждой грани равна длине звена цепи. Диаметр начальной окружности звездочки определяют по формуле

В ручных механизмах грузоподъемных машин часто используют тяговые колеса (рис. 4.10, д), предназначенные также для работы с калиброванными цепями. Сечение ручья тягового колеса аналогично сечению ручья звездочки.

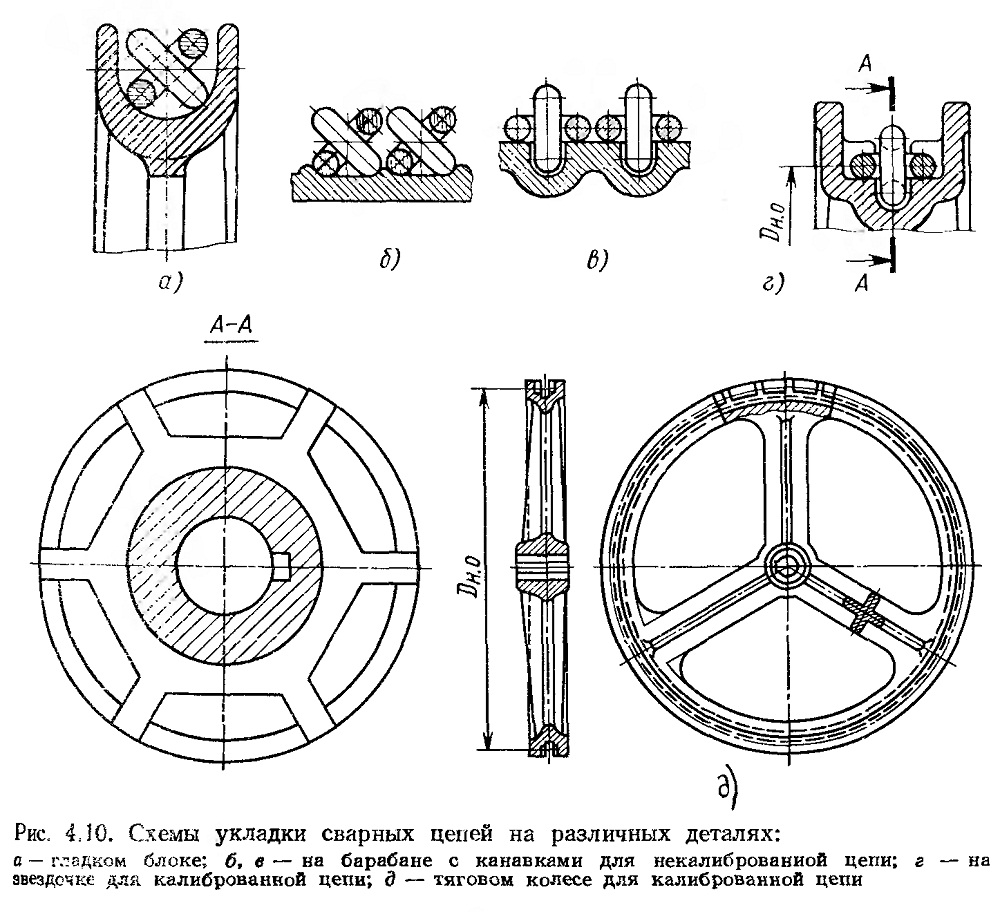

Рис, 4.10. Схемы укладки сварных цепей на различных деталях
