содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..

Порообразователи в производстве искусственных кож

При изготовлении вспененных искусственных кож различают физические и химические способы порообразования.

В первом случае в пасту вводится воздух и эта паста наносится на основу, во втором — в пасту добавляются порообразователи, которые разлагаются при термической обработке материала с отщеплением газа, вспенивающего покрытие.


Химические методы вспенивания

Имеется ряд веществ, выделяющих газ при термической обработке, но из них только небольшая часть может служить вспенивающим агентом при изготовлении вспененной искусственной кожи, так как к порообразователям предъявляются следующие требования:

температурный интервал их разложения не должен быть слишком широким;

разложение порообразователя должно сопровождаться большим выходом газа;

отщепление газа не должно происходить слишком быстро и бурно; отщепленный газ, а также остающиеся продукты разложения не должны иметь запаха, не должны быть токсичными и не должны вызывать изменения цвета готового изделия;

должны быть устойчивы при хранении, т.е. не должны изменяться во время хранения и отщеплять газ.

В табл. 1.9 дана краткая характеристика порообразователей, которые используются в промышленности.

Благодаря тому что температура разложения и выход газа разных порообразователей существенно различаются, можно получать пену с разными свойствами.

Известно, что порообразователи с температурой разложения ниже или в пределах области желирования мягкого ПВХ (160—170°С) образуют структуру с открытыми (сообщающимися) порами, что обеспечивает хорошую воздухо- и паропроницаемость материала. Порообразователи с температурой разложения выше температуры желирования дают вспененные материалы с закрытыми (несообщающимися) порами, вследствие чего не достигается хорошая воздухо- и паропроницаемость.

На рис. 1.11 схематически изображена вспененная структура с открытыми (сообщающимися) и закрытыми (изолированными) порами.

Азодикарбонамид используется чаще всего для получения вспененной искусственной кожи или вспененных пленок, так как он в большей степени объединяет в себе положительные качества порообразователей.


1.9. Характеристика порообразователей, используемых в промышлен иости искусстненнои кожи

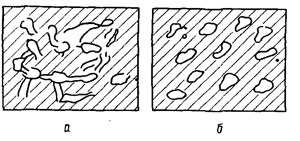

Рис. 1.11. Схематическое изображение структуры вспененной кожи с открытыми (а) и закрытыми (б) порами

При термическом расщеплении азодикарбонамида в качестве главных продуктов реакции выделяются, как правило, азот и монооксид углерода. На течение реакции разложения, осуществляемой на практике, в определенной степени влияет температура разложения. Разновидности азодикарбонамида по химическому строению идентичны, но различаются чистотой, величиной частиц, спектром величины частиц, а следовательно, и выходом газа и скоростью разложения или вспенивания. Поэтому очень важен контроль сырья в производственной лаборатории, особенно определение выхода газа, распределения частиц по величине и скорости вспенивания (или структуры пены).

содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..
