ЖАККАРДОВЫЙ ТРИКОТАЖ

Жаккардовым называют трикотаж, в котором петли образуются с интервалами согласно рисунку, но в тех местах, где нить не формирует петлю, старая петля не сбрасывается.

В отличие от прессовых переплетений при образовании жаккардового трикотажа на иглы, с которых не сброшены старые петли, новые нити не прокладываются совсем.

Жаккардовый трикотаж может быть поперечно- и основовязаным; каждый из этих видов переплетений может быть одинарным и двойным.

Поперечновязаный жаккардовый трикотаж

Одинарный трикотаж. Одинарный поперечновязаный жаккардовый трикотаж представляет собой переплетение, в котором для образования одного полного ряда петель требуется



две или несколько нитей. При заправке нитей различного цвета можно получить разнообразные цветные рисунки.

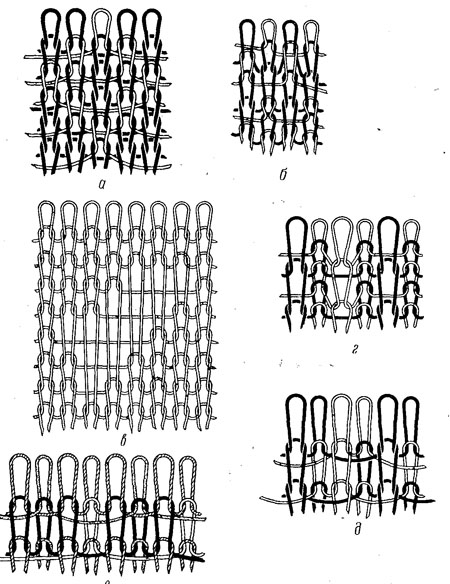

Рис. 87. Строение жаккардового поперечновязаного трикотажа:
а — одинарного; б — одинарного нерегулярного; в — одинарного рельефного; г —двойного полного; д —двойного неполного двухцветного; е — двойного
неполного трехцветного


На рис. 87, а показано строение одинарного жаккардового трикотажа, в котором каждый ряд образован двумя нитями

(черной и белой), сзади каждой петли одного цвета лежит протяжка нити другого цвета, не образующая петлю в этом столбике. Чем больше петель подряд сформировано одной и той же нитью, тем длиннее свободно лежащая протяжка другой неработающей нити. В связи с этим одинарный жаккардовый трикотаж вырабатывается, как правило, с рисунком малого раппорта, чтобы избежать длинных протяжек, мешающих при носке изделий.

В настоящее время на некоторых машинах имеется возможность длинную протяжку прокладывать, как футерную нить, за спинками игл. В этом случае раппорт рисунка может быть увеличен, однако такое закрепление протяжки из нити другого цвета делает цвет рисунка менее чистым, так как протяжка, повисая как футерная нить на протяжках нитей, образующих петли, просматривается с лицевой стороны трикотажа.

В трехцветном жаккардовом трикотаже за каждой петлей будет лежать по две протяжки неработающих нитей и т. д.

Если в трикотаже жаккардовые петельные ряды сочетаются с рядами глади, то такой трикотаж называется нерегулярным жаккардовым (рис. 87, б). Из рисунка видно, что в переплетении нити четных рядов образуют петли на всех иглах, в нечетных рядах петли формируются через одну в шахматном порядке. В таком переплетении величина петель неодинакова.

Сочетание в жаккардовых переплетениях петельных столбиков или участков, состоящих из жаккардовых петель, на фоне глади создает оттеночный эффект, так как вытянутые жаккардовые петли больше блестят, чем более круглые петли глади.

Если при выработке такого трикотажа жаккардовые петли не получат возможности вытянуться, то они будут стягивать заключенные между ними участки петель глади, отчего поверхность трикотажа станет рельефной. Эта рельефность будет тем заметнее, чем больше протяжек будет располагаться за каждой жаккардовой петлей, т. е. чем большее число рядов глади будет заключено между жаккардовыми петлями. На рис. 87, в дано строение рельефного переплетения, в котором жаккардовые петли стягивают по два-три петельных ряда глади.

Двойной трикотаж. Двойной жаккардовый поперечновязаный трикотаж делится на полный и неполный.

Полный жаккардовый трикотаж представляет собой переплетение, в котором петли одного ряда лицевой стороны образуются по рисунку из нескольких нитей, в то время как изнаночная сторона состоит из рядов петель, образованных-каждой нитью отдельно.

На рис. 87, г показано строение полного жаккардового трикотажа. Из рисунка видно, что на лицевой стороне один ряд образуется двумя нитями; на изнаночной — каждая нить формирует свой петельный ряд. Поэтому плотность по вертикали у такого трикотажа на изнаночной стороне будет вдвое больше, чем на лицевой. Если этот трикотаж вырабатывать из нитей
трех цветов, то при образовании одного трехцветного ряда на лицевой стороне с изнанки будут провязаны три одноцветных ряда, т. е. соотношение плотностей по вертикали лицевой и изнаночной сторон в таком трикотаже будет 1 :3.

Очевидно, что высота петельного ряда с лицевой стороны в трехцветном полном жаккарде в 3 раза больше, чем с изнанки; при этом Высота петельного ряда лицевой стороны настолько велика, что сквозь петли этой стороны заметны петли изнанки и вид такого трикотажа получается некрасивым, а рисунок нечетким. Поэтому трехцветный полный жаккард можно вырабатывать только на машинах высоких классов с большой плотностью вязания.

Изнаночные петельные столбики двойного жаккардового трикотажа, как и ластика, на базе которого он получен, стремятся заходить за лицевые, поэтому плотности по горизонтали на обеих сторонах будут одинаковы.

Неполный жаккардовый трикотаж — это переплетение, каждый лицевой ряд которого образован двумя или несколькими нитями; петли в нем располагаются по рисунку, каждый петельный ряд изнаночной стороны формируется из двух нитей, петли которых чередуются через одну.

На рис. 87, д дано строение неполного жаккардового трикотажа, образованного из нитей двух цветов. Соотношение плотностей лицевой и изнаночной сторон по вертикали в таком трикотаже равно 1: 1. Если неполный жаккард будет образован нитями трех цветов (рис. 87, е), т. е. один ряд лицевой стороны будет состоять из петель трех цветов, то изнанка такого трикотажа будет представлять собой ряды петель, цвета в которых будут сочетаться по 'два. Следовательно, двум полным лицевым рядам в таком трикотаже 'будут соответствовать три ряда изнаночных, т. е. соотношение плотностей при этом будет 2:3.

Таким образом, в неполном жаккардовом трикотаже высота петельного ряда лицевой стороны превышает высоту петельного ряда изнанки не так значительно, как в полном. Поэтому неполное жаккардовое переплетение лучше применять при выработке многоцветного трикотажа.

С изнаночной стороны в неполном трикотаже петли (как в производной глади) располагаются в шахматном порядке, поэтому плотность по горизонтали в нем будет примерно на 12,5% выше, чем в полном; следовательно, неполный  жаккард будет на эту же величину уже полного.

Двойной жаккардовый трикотаж называется нерегулярным, если лицевые петли его имеют разные размеры, что происходит при нерегулярном прокладывании нитей в одном ряду; при этом на один ряд петель лицевой стороны приходится различное число рядов изнаночной стороны трикотажа. К нерегулярному двойному жаккардовому трикотажу относится рельефный, накладной и оттеночный.

В рельефном трикотаже жаккардовым петлям лицевой стороны не дается возможность вытянуться на число рядов изнаночных петель, расположенных за ними. Вследствие этого петли изнанки стягиваются жаккардовыми петлями и образуют на изнаночной стороне рельефную поверхность. В зависимости от рисунка она может представлять собой поперечные валики или состоять из самых разнообразных по форме выпуклых участков. Такое полотно поши-вается изнанкой наружу.

Накладной жаккардовый трикотаж отличается тем, что имеет участки, где лицевые и изнаночные петли не соединены между собой, т. е. представляет собой как бы две глади, наложенные друг на друга изнаночными сторонами. Соединение петель лицевой и изнаночной сторон происходит лишь в тех местах, где нить переходит с лицевой стороны на изнанку, и наоборот (рис. 88). На рисунке видно, что нити черного цвета образуют петли только на лицевой стороне трикотажа, в то время как нити белого цвета в петельных столбиках 1 и V выходят на лицевую поверхность, т. е. эти столбики являются соединяющими.

Двойной оттеночный жаккардовый трикотаж, так же как и одинарный, получается сочетанием лицевых петель различных по высоте. Поэтому при переработке одноцветных блестящих нитей рисунки могут быть выполнены благодаря сочетанию участков петель, по-разному отражающих свет.

К нерегулярному жаккардовому трикотажу можно также отнести двойные поперечновязаные переплетения, вырабатываемые с целью получения полотна с большей формоустойчи-востью. Эти переплетения не дают рисунчатых эффектов, но улучшают свойства трикотажа. Наибольшее применение среди них получило так называемое двойное пике. График его представлен на рис. 89.

Каждый полный ряд этого переплетения состоит из двух нитей, одна из которых образует петли во всех столбиках на лицевой стороне трикотажа и через один столбик на изнаночной. Вторая нить формирует петли только на изнаночной стороне, там где в ряду нет петель, провязанных первой нитью, т. е. производную гладь. В последующих рядах производится чередование петель в шахматном порядке.

Поскольку петли производной глади заполняют промежутки в петлях, провязанных на лицевой и изнаночной сторонах, то в двойном пике плотность по вертикали с обеих сторон будет одинаковой. Лицевая поверхность трикотажа имеет мелкозернистую ячеистую структуру из-за некоторого смещения петель, располагающихся в шахматном порядке, что придает переплетению своеобразный вид.

Петли производной глади значительно сокращают растяжимость трикотажа в ширину, что позволяет изготавливать из

него изделия, требующие кой формоустойчивости: жен-

ские костюмы мужские пиджаки и сорочки.

Вырабатывают двойное пике на круглофанговых машинах высоких классов (16, 18 и 20) из шерстяной и смешанной пряжи, а также из высокообъемных нитей.

Свойства и назначение поперечновязаного жаккардового трикотажа. Длинные протяжки в жаккардовом трикотаже уменьшают его растяжимость в ширину, а также снижают распускаемость петельных столбиков при обрыве нити в петле. Особенно мала распускаемость двойных жаккардовых переплетений, так как этот трикотаж имеет, как правило, различную плотность по вертикали на лицевой и изнаночной сторонах, что создает каркасность и большую поверхность трения между петлями.

Жаккардовые одинарные переплетения закручиваются, как гладь, а двойные при правильном подборе соотношения плотностей лицевой и изнаночной сторон не закручиваются совсем.

Двойной неполный жаккардовый трикотаж имеет большую толщину, чем полный, и большую массу 1 м2. Толщина неполного жаккарда увеличивается за счет протяжек на изнаночной стороне трикотажа (петли изнанки образуются из двух нитей), в то время как полный жаккардовый трикотаж никаких внутрилежащих протяжек не имеет и представляет собой как бы две глади, сложенные изнанками, у которых различны только плотности по вертикали.

Двойные жаккардовые переплетения обладают малой теплопроводностью, что особенно характерно для неполного и накладного жаккарда. Двойной жаккард может быть выработан и на базе интерлочного переплетения; преимуществом его являются меньшая растяжимость в ширину и более четкие рисунки, так как из-за расположения петельных столбиков друг против друга почти полностью исключается просвечивание на лицевой стороне петель изнанки.

Для жаккардовых переплетений всех видов характерны чрезвычайно разнообразные рисунчатые эффекты как цветовые, так и структурные одноцветные.

Одинарные жаккардовые переплетения предназначаются для изготовления верхних изделий (женских и детских блузок, джемперов). Особенно этот вид трикотажа подходит для детского ассортимента изделий, так как рисунок на полотне мелкоузорчатый. Изготавливать одинарный трикотаж можно на круглых машинах (типа РМС) 16—18 классов из хлопчатобумажной и смешанной пряжи 7=15,4 текс X 2 (№ 65/2).

Двойной жаккардовый трикотаж имеет очень широкое распространение в производстве самых разнообразных верхних изделий. Для шитья женских и детских платьев и костюмов применяют полотно с круглых жаккардовых машин 18—10 классов, изготовленное из шерстяной и смешанной пряжи, а также из высокообъемных нитей и их сочетаний с пряжей в различном соотношении. В качестве переплетений используют полный и неполный жаккард с цветным рисунком, рельефные и накладные переплетения.

Широкий ассортимент спортивных изделий выпускается из жаккардового полотна, тлавным образом полного и неполного переплетения с цветным рисунком большого раппорта, вырабатываемого на жаккардовых машинах 3, 6, 8 классов. Для изготовления спортивных изделий применяют шерстяную и смешанную пряжу, а также высокообъемную синтетическую пряжу большой толщины 7=125—200 текс (№ 8—5).

Для вязания жаккардовых переплетений необходимо, чтобы на некоторые иглы (в зависимости от рисунка) не прокладывались нити для образования новой петли и с этих игл не сбрасывались старые петли. На круглых и плоских поперечновязальных машинах это достигается посредством включения и невключения игл в работу. Невключенная (неподнятая) игла не получает новой нити и не сбрасывает старой петли.

Поскольку рабочее и нерабочее состояния иглы должны чередоваться, то для управления работой игл применяют специальные клинья в замках в сочетании с иглами нескольких позиций или устанавливают жаккардовые аппараты. И специальные замки, и жаккардовые аппараты предназначены для отбора и включения отдельных игл в соответствии с рисунком в работу. Если иглы отбираются только в игольных замках, то раппорт рисунка ограничен, так как иглы разных позиций


(с разными пятками) заранее устанавливаются по рисунку и их отбор в каждой системе будет повторяться (так называемый игольный жаккард).

Применение жаккардовых механизмов позволяет отбирать иглы в системах в каждом ряду вязания; число этих рядов зависит от конструкции жаккардового аппарата. В настоящее время строятся круглые жаккардовые машины, отбор игл в которых производится с помощью электронных механизмов. На таких машинах можно получать рисунки практически с неограниченным раппортом, т. е. можно, например, вырабатывать платье с жаккардовым рисунком, который не повторяется на протяжении всей длины изделия.
