Чтобы выполнить чертежвыкройки
конверта (рис. 144), вам будут необходимы 2 постоянные мерки (в см):
1. Ширина конверта — ШК (44).
2. Длина конверта — ДК (70).

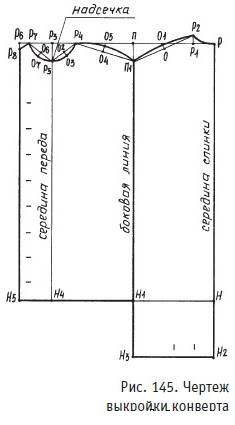

Прежде всего постройте прямой угол с вершиной в точке Р (рис. 145).
Длина конверта.
Вниз от точки Р отложите длину конверта и поставьте точку Н. Вправо от
нее проведите горизонтальную линию.
Ширина спинки.
Вправо от точки Р отложите 22 см и поставьте здесь точку П, от которой
вниз проведите перпендикуляр, и в точке его пересечения с горизонтальной
линией поставьте точку Н1.
Ширина ростка.
Вправо отточки
Р отложите 6 см и поставьте точку Р1. От этой точки вверх отложите 1,5
см и поставьте точку Р2. Точки Р и Р2 соедините так, как показано на
чертеже.
Наклон плеча.
Вниз от точки П отложите 5 см и поставьте точку П1, затем точки П1 и Р2
соедините прямой, разделите эту прямую пополам и поставьте точку О. От
полученной точки вверх под прямым углом к линии Р2П1 отложите 1 см и
поставьте точку О1. Точки П1, О1 и Р2 соедините так, как показано на
чертеже.
Прибавка на подгиб и застежку.
Вниз от точки Н отложите 15 см и поставьте точку Н2. Вправо от этой
точки прочертите горизонтальную линию. Затем от точки Н1 вниз проведите
перпендикуляр и на месте его пересечения с горизонтальной линией
поставьте точку Н3.
Ширина переда.
Вправо от точки П отложите 22 см и поставьте точку Р3, от которой вниз
опустите перпендикуляр, и на месте его пересечения с горизонтальной
линией поставьте точку Н4.
Ширина и глубина горловины.
Влево от точки Р3 отложите 6 см и поставьте точку Р4. Вниз от точки
отложите 5 см и поставьте точку Р5. Эту точку соедините с точкой Р4
прямой, в середине которой поставьте точку О2. От полученной точки под
прямым углом к Р4Р5 отложите 1,5 см и поставьте точку О3. Точки Р5, О3 и
Р4 соедините. От точки П1 к точке Р4 проведите прямую, разделите ее
пополам и поставьте точку О4. Вверх от точки О4 перпендикулярно к линии
П1Р4 отложите 1 см и поставьте точку О5. После этого точки П1, О5, Р4
соедините плавной линией.
Прибавка на заход и застежку.
Вправо от точки Р3 отложите 8,5 см и поставьте точку Р6, от которой вниз
проведите перпендикулярную прямую и на пересечении ее с горизонтальной
прямой поставьте точку Н5. Вправо от точки Р3 отложите 6 см и поставьте
точку Р7. Точки Р7 и Р5 соедините, разделите эту линию пополам и
поставьте точку О6. От полученной точки вниз перпендикулярно к Р5Р7
отложите 1,5 см и поставьте точку О7. Точки Р5, О7, Р7 соедините.
Вниз от точки Р6 отложите 1,5 см и поставьте точку Р8, которую
соедините с точкой Р7.
Капюшон.
Чтобы построить чертежвыкройкикапюшона,
вам понадобятся две мерки (в см):
1. Ширина капюшона — ШК (25).
2. Длина капюшона — ДК (20).
Прежде всего постройте прямой угол с вершиной в точке К (рис. 146).
Длина капюшона.
Вниз от точки К отложите мерку длины капюшона и поставьте точку К1.
Точки К и К1 соедините прямой, в середине которой поставьте точку К2.
Вправо от точек К1 и К2 проведите горизонтальные прямые.
Ширина капюшона.
Вправо от точки К2 отложите 25 см, поставьте точку К3. Вправо от точки К
отложите 7 см и поставьте точку К4. Точки К4 и К3 соедините прямой
линией, разделите эту линию пополам и поставьте точку О. От полученной
точки вверх перпендикулярно к К3К4 отложите 3,5 см и поставьте точку О1.
Точки К3, О1, К4 соедините так, как показано на чертеже.
Линия переда.
Вправо от точки К1 отложите 20 см и поставьте точку К5. Соедините ее с
точкой К3 прямой, которую опустите вниз на 4 см, и поставьте точку К6.
Проведите прямую К3К6, разделите ее пополам и поставьте точку О2. Вправо
от точки О2 перпендикулярно к К3К6 отложите 1,5 см и поставьте точку О3.
Точки К1, К6, О3, К3 соедините. В результате вы получите линию переда,
проходящую по линии КК4О1К3О3К6, и линию втачки в горловину, проходящую
по линии К1К6. На прямой К1К6 отметьте 2 складки глубиной 2 см каждая.
Конверт шейте с подкладкой, переднюю часть которой раскраивайте с
заходом и застежкой сбоку и внизу. Для конверта выбирайте теплую и
плотную ткань, а для подкладки — фланель, саржу или сатин.
Капюшон кроите из двух деталей: одну деталь из основной ткани, а вторую
— из подкладочной. Чтобы можно было регулировать размер капюшона, в его
край вставьте шнурок или неширокую ленточку.
Сначала стачайте, а затем разутюжьте плечевые швы деталей из основного
материала и подкладочного. Затем верх конверта и подкладку сложите
лицевыми сторонами внутрь и стачайте все срезы по горловине до надсечек.
Конверт выверните и выметайте швы по краям. Сделайте строчку по линии
плечевых швов с лицевой стороны, соединив верх и подкладку. Заложите и
приметайте складки по нижнему краю капюшона и подкладки.
Подкладку и капюшон сложите лицевой стороной внутрь и сшейте по
изогнутому срезу переда. Выверните капюшон и выметайте край. Соедините
конверт и капюшон. К лицевой стороне конверта приложите лицевой стороной
капюшон, совместив середину спинки с серединой капюшона, а края — с
надсечками, идущими по середине переда конверта.
Выполнив все операции, вметайте капюшон и со стороны капюшона втачайте
три среза, оставив свободным срез подкладки. Срез подкладки подогните и
подшейте вручную, закрыв им втачной шов и оставив только небольшие
отверстия для шнура или ленты. На планке обметайте петли и пришейте
пуговицы.
