ДЕТСКИЙ НАГРУДНИК ПРОСТОЙ - ВЫКРОЙКА

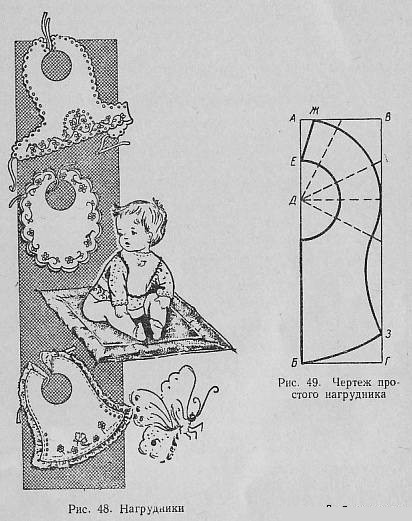

Для построения чертежа нагрудника для детей до 1 года используют постоянные мерки: длина нагрудника 25 см; ширина нагрудника 8 см. Для детей старше 1 года мерки ширины увеличивают на 1 см, мерки длины - на 2 см для каждого года. Начертить прямоугольник по соответствующим меркам нагрудника (длина 25 см, ширина 8 см). Углы прямоугольника обозначить буквами А, Б, Г, В (рис. 49). Первая вспомогательная линия. Из точки А отложить вниз по вертикали отрезок, равный АВ, и поставить точку Д. Из точки Д вправо по горизонтали провести пунктирную линию, которая и будет первой вспомогательной линией. Вторая вспомогательная линия. Линию АВ разделить пополам. Точку деления соединить прямой пунктирной линией с точкой Д. Третья вспомогательная линия. Из точки В по вертикали отложить половину линии АВ и полученную точку соединить с точкой Д прямой пунктирной линией. Четвертая вспомогательная линия. От точки пересечения первой вспомогательной линии с линией ВГ отложить вниз по вертикали половину отрезка АД. Полученную точку соединить с точкой Д прямой пунктирной линией. Линия середины спинки. Из точки А отложить вправо по горизонтали 1 см и поставить точку Ж. Отрезок АД разделить пополам и поставить точку Е. После чего точку Е соединить прямой линией с точкой Ж. Эта линия и будет серединой спинки. Линия горловины. Отложить отрезок, равный ЕД, от точки Д вниз по вертикали. После чего такие же отрезки от точки Д отложить вправо по всем вспомогательным пунктирным линиям. Полученные точки соединить между собой и с точкой Е. Эта линия имеет вид полуокружности. Линия боковых сторон. От точки Ж до нижней вспомогательной линии провести кривую линию параллельно линии горловины. После чего из точки Г отложить вверх по вертикали 3 см и поставить точку 3. Продолжить кривую до точки 3, как показано на рисунке. Линия низа. Точку 3 соединить с точкой Б плавной выпуклой линией. Линии низа и боковых сторон оформляются согласно фасону. Середина нагрудника. Она обозначена отрезком вертикальной линии АБ от точки Б до нижней точки горловины.
