Разработка модели женской одежды по журнальной иллюстрации

Разработка модели женской одежды по журнальной иллюстрации

Модели женской одежды на основе журнальных разработок

Научившись строить основной чертеж, зная правила нанесения фасонных линий, используя накопленный опыт и художественный вкус, вы можете самостоятельно сделать выкройку по любой иллюстрации из журнала.

Но при разработке фасонов по журналу помните, что на иллюстрации не сохранены естественные пропорции фигуры. Она немного вытянута в высоту для усиления зрительного эффекта. Учитывая это, для точного переноса фасонных линий рассчитывайте два масштаба — вертикальный и горизонтальный. Для этого, когда вы приготовите чертеж платья, переснимите рисунок на кальку и нанесите на него вспомогательные линии.

Разработка фасона по журнальной иллюстрации

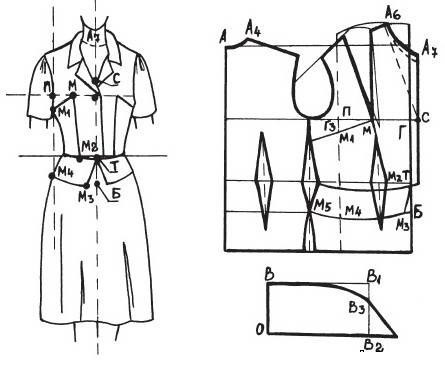

Линия выреза горловины. Проведите ее на рисунке от руки по основанию шеи через яремную выемку (точка А7) (рис. 126).

Центральная линия. Проведите ее по линейке, если рисунок фронтальный. При другой проекции рисунка эту линию проведите от руки. При этом ориентируйтесь на следующие точки: яремная выемка, пуговицы застежки, пряжка пояса, середина расстояния между центрами груди и симметричные фасонные линии.

Линия талии. Проведите ее под прямым углом к центральной линии, посередине пояса. При цельнокроеном фасоне проведите линию талии по самому узкому месту фигуры на уровне локтя руки.

Линия проймы. Нанесите эту линию на ту сторону рисунка, которая наиболее повернута к вам. Проведите ее параллельно центральной линии по касательной к пройме рукава. При нанесении на чертеж линии проймы отмерьте от точки Г3 вправо по линии груди 1–1,5 см. Вы получили точку П. Проведите через точку П вертикальную линию параллельно центральной линии.

Линия груди. Разделите пополам отрезок А7Т, расположенный на центральной линии, и получите точку Г. Через точку Г проведите линию параллельно линии талии и продолжите ее до линии проймы.

Сравните отрезки А7Т на рисунке и чертеже выкройки. В данном случае на рисунке А7Т = 4,8 см. На чертеже он равен 36,5 см. Разделив эти величины, вы получите коэффициент вертикального масштаба Кв. Кв = 36,5 : 4,8 = 7,6.

Найдите коэффициент горизонтального смещения Кш. Для этого сравните отрезки ПГ на рисунке и на чертеже выкройки. В данном случае на иллюстрации ПГ = 1,8 см, а на чертеже — 20 см. Кш = 20 : 1,8 = 11.

Наметьте на рисунке точки фасонных линий, а затем перенесите их на чертеж с учетом найденных коэффициентов.

Точка глубины выреза ворота С. На рисунке измерьте расстояние А7С по центральной линии. Оно равно 1,6 см. Учитывая коэффициент вертикального масштаба, рассчитайте расстояние для чертежа выкройки. Оно равно для данного случая 12 см (1,6 х 7,6). Затем отмерьте это расстояние на чертеже от точки А7 вниз по линии середины переда и обозначьте полученную точку буквой С.

Точка линии груди М. Для ее нахождения измерьте на иллюстрации расстояние ТМ. Оно равно 1 см. Определите расстояние для чертежа с учетом коэффициента горизонтального масштаба. Тогда вы получите 1 х 11 = 11 см. От точки Г отмерьте это расстояние влево по линии груди и поставьте точку М.

Точка линии проймы М1. По линии проймы измерьте расстояние от линии талии до точки М1. Оно равно для данного случая 1,7 см. Это расстояние на чертеже с учетом Кв равно 13 см (1,7 х 7,6). После расчета отмерьте это расстояние от точки Т5 влево по линии талии и поставьте точку М1.

Точка линии талии М2. На рисунке измерьте расстояние ТМ2. Оно равно 0,7 см. Сделайте расчет для чертежа выкройки с учетом Кш. Это расстояние равно 7,7 см (0,7 х 11). От точки Т5 влево по линии талии отмерьте это расстояние и поставьте точку М2.

Точка линии отлета баски М3. На рисунке из точки М3 опустите перпендикуляр на центральную линию и обозначьте его буквой Б. Измерьте расстояние ТБ по вертикали на рисунке. Оно в данном случае равно 1,2 см. Рассчитайте его для чертежа выкройки с учетом Кв: 1,2 х 7,6 = 9 см. От точки Т вниз по линии середины отмерьте расстояние 9 см и поставьте точку Б. Измерьте на иллюстрации расстояние М2Б. Оно равно 0,15 см. Рассчитайте это расстояние для чертежа выкройки с учетом Кш. Оно составит 0,15 х 11 = 1,6 см. Полученную величину отмерьте от точки Б влево и поставьте точку М3.

Точка линии низа баски на линии проймы М4. На рисунке измерьте расстояние от линии талии до точки М4 по линии проймы. Оно составит 1 см. Рассчитайте это расстояние для чертежа выкройки с учетом Кв. Оно будет равно в данном случае 7,6 см (1,7 х 7,6). Полученную величину отмерьте от линии талии вниз по линии проймы и поставьте точку М4.

Определение линии ширины борта костюма. Для этого измерьте на рисунке расстояние от центральной линии до края борта. Оно равно 0,14 см. Рассчитайте это расстояние для чертежа выкройки с учетом Кш. Оно составит 0,14 х 11 = 1,5 см. От линии середины переда вправо отмерьте это расстояние и проведите линию края борта параллельно линии середины переда. Соедините линиями найденные точки. Они будут соответствовать линиям журнальной иллюстрации. Продолжите линии ММ1 и М3М4 до линии бокового шва и поставьте точку М5. Затем нанесите линию низа баски на уровне точки М5 параллельно линии талии.

Перенесите высокую точку груди в точку М, а вершину подгрудной вытачки на линию ММ2. Опустите на 1 см глубину выреза ворота для лучшего прилегания отложного воротника.

Отложной воротник. Чтобы построить чертеж стоячего отложного воротника к любому изделию с раскрытым воротом, постройте прямоугольник ОВВ1В2. Его горизонтальная линия равна длине выреза АА4 + А6А7, а вертикальная линия ОВ = 7–8 см. Разделите пополам линию ВВ1. Отмерьте вниз от точки В1 1,5–2 см и поставьте точку В3. Соедините эти точки выпуклой линией. Таким образом вы получите линию втачивания воротника в горловину (ВВ2). Проведите линию сгиба воротника ОВ. Для этого продолжите вправо на величину длины мысика 1–3 см линию отлета ОВ2. Полученную точку соедините с точкой В3 прямой линией.
