Классическое платье - выкройка







 Существует множество форм покроя платья. Но при этом любую из них вы можете разработать на основе чертежа прямого классического платья с втачным рукавом. Поэтому данный чертеж и сделанная по нему выкройка называются основными.

 Чтобы построить сетку и чертеж (рис. 103), вам потребуются следующие данные (в см):

— ПоШ (18);
— ПоГ1 (44,5);
— ПоГ2 (48);
— ПоТ (38);
— ПоБ (52);
— ДПл (13);
— ДР (35–58);
— ОР (30–25–17);
— ПШС (17,5);
— ПШП (контрольная) (20);
— ДСТ (42);
— ГПр (21);
— Дб (21);
— ВПС (41,5/37);
— ПШГ1 (контрольная) (17);
— ПШБ (22–30);
— ЦБ (9,5);
— ВГ (27);
— ДпТ (44);
— ДСп (8–36);
— ВПп (24–35);
— Дю (70).

 Прибавки на свободное облегание (в см):

— ПГ — 4 (в том числе ПШС — 1, ПШПр — 2,5, ПШП — 0,5);
— ПТ — 4;
— ПБ — 2;
— ПоР — 5;
— Пдст — 0,5;
— ПГПр — 23;
— ПШрГ — 1.

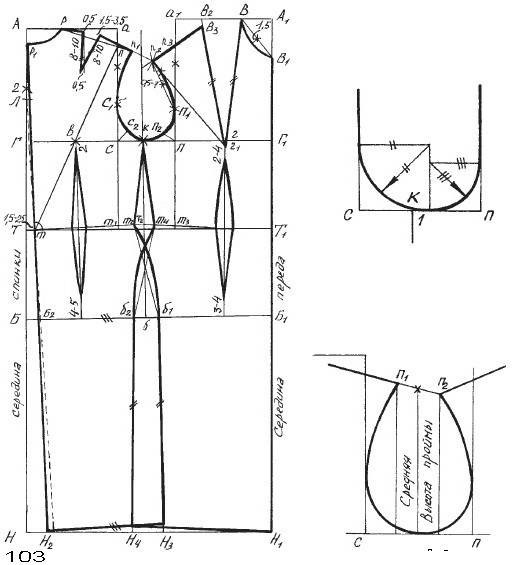

Рис. 103. Основной чертеж платья: а — спинка и перед; б — пройма; в — высота проймы;



Основная выкройка платья



Сетка. Постройте прямой угол с вершиной в точке А и сторонами, направленными вправо и вниз.

Линия середины спинки — вертикальная сторона угла.

Линия основания шеи у плечевого шва спинки — горизонтальная сторона угла.

Линия талии. От вершины угла по линии середины спинки отложите отрезок, равный мерке длины спины до талии с прибавкой на свободное облегание к длине спины. Обозначьте полученную точку буквой Т и проведите из нее горизонтальную линию вправо.

Линия груди. От точки А по линии середины спинки отложите отрезок, равный мерке глубины проймы с прибавкой на свободное облегание.

 Поставьте точку Г и проведите из нее горизонтальную линию вправо.

Линия бедер. От точки Т вниз по линии середины спинки отложите отрезок, равный половине мерки длины спины до талии минус 1 см. Обозначьте полученную точку буквой Б и проведите из нее горизонтальную линию вправо.

Линия низа. От точки Т вниз по линии середины спинки отложите отрезок, равный длине юбки. Поставьте точку Н и проведите из нее горизонтальную линию вправо.

Линия середины переда. Вправо от точки Г отложите горизонтальный отрезок, равный мерке второго полуобхвата груди с прибавкой на свободное облегание по линии груди. Поставьте точку Г1 и проведите через нее вертикальную линию. Точку ее пересечения с линией талии обозначьте Т1, с линией бедер — Б1, с линией низа — Н1.

 Расстояние от точек на линии спинки до соответствующих им точек на линии переда — ширина сетки чертежа.

Линия основания шеи у плечевого шва переда. От точки Т1 вверх по линии середины переда отложите отрезок, равный мерке длины переда до талии с прибавкой на свободное облегание к длине спины до талии. Обозначьте полученную точку А1 и проведите из нее горизонтальную линию влево.

Линия, ограничивающая ширину спинки. От точки Г по линии груди отложите отрезок, равный мерке ширины спины с прибавкой на свободное облегание к ширине спины. Поставьте точку С и восстановите из нее перпендикуляр до линии основания шеи у плечевого шва спинки. Полученную точку обозначьте буквой а.

Ширина проймы. От точки С вправо по линии груди отложите отрезок, равный 1/3 мерки обхвата руки с прибавкой на свободное облегание к ширине проймы плюс 0,5 см. Обозначьте полученную точку буквой П.

Линия, ограничивающая ширину переда. Из точки П проведите перпендикуляр до линии основания шеи у плечевого шва переда. Полученную точку обозначьте буквой а1. Измерьте отрезок ПГ1 (половину ширины переда). Он должен быть равен половине ширины бюста плюс прибавка на свободное облегание к ширине переда минус 2 см или половине второй ширины груди с прибавкой на свободное облегание к ширине переда.

Линия боковых срезов. Разделите пополам ширину проймы и обозначьте точку деления буквой К. Из точки К проведите вертикальную линию до линии бедер. Полученную точку обозначьте буквой б.

Спинка. Линия середины. Вправо от точки Т по линии талии отложите отрезок длиной 1,5 см (эта величина может меняться в зависимости от формы платья, степени его прилегания и наличия шва посередине) и поставьте точку т. Если вы хотите сделать спинку цельнокроеной, проведите линию середины по линейке из точки Р1 (см. росток) через точку Т до линии низа. Если же на спинке будет шов, проведите линию середины из точки выступа лопаток, обозначенной буквой Л (чтобы найти эту точку, разделите пополам отрезок Р1Г и от точки деления вниз отложите 2 см). Пересечение скошенной линии середины с линией бедер обозначьте Б2, с линией низа — Н2.

Линия талии. Из точки т проведите линию, перпендикулярную к скошенной линии середины. Точку ее пересечения с линией бокового среза обозначьте Т2.

Росток. От точки А по линии основания шеи у плечевого шва отложите отрезок, равный 1/3 мерки полуобхвата шеи плюс 1 см (это будет ширина ростка), и поставьте точку Р. От точки А по линии середины отложите отрезок, равный 1/3 длины отрезка АР (глубина ростка), и поставьте точку Р1. Соедините точки Р и Р1 плавной вогнутой линией.

Высота плеча. Из точки т к прямой Са проведите отрезок, равный мерке косой высоты плеча спины с прибавкой на свободное облегание к длине спины до талии. Точку пересечения этого отрезка с прямой Са обозначьте буквой п.

Плечевой срез. Соедините точки Р и п вспомогательной линией и продлите эту линию вправо. От точки Р по этой линии отложите отрезок, равный мерке длины плеча плюс 1,5–3,5 см (это будет раствор вытачки), и поставьте точку п1.

 От точки Р по вспомогательной прямой отложите отрезок, равный 1/3 длины плеча. Из полученной точки вниз проведите вертикальную линию. Отложите на ней 8–10 см (длину вытачки). Точку 8–10 см (центр вытачки) сместите влево на 0,5 см, а начало ее стороны перенесите на 0,5 см выше точки, отмеченной на вспомогательной линии плечевого среза. С помощью линейки соедините полученную точку с точкой Р.

 От первой стороны вытачки по вспомогательной линии плечевого среза отложите величину раствора вытачки и соедините полученную точку с точкой 8–10 см. Это будет вторая сторона вытачки. С помощью линейки соедините начальную точку второй стороны вытачки с точкой п1 (краем плеча).

Пройма. Разделите отрезок Сп на 3 части. От нижней точки деления вверх отложите отрезок длиной 2 см и поставьте точку С1. Проведите биссектрису угла С1СП и отложите на ней отрезок, равный 1/5 ширины проймы плюс 0,5 см. Полученную точку обозначьте С2. Соедините точки п1, С1, С2 и К плавной вогнутой линией.

Боковой срез. Вычислите разность между шириной чертежа по линии талии от скошенной линии середины спинки до линии середины переда и полуобхватом талии с прибавкой на свободное облегание по линии талии. Найденная разность — сумма растворов всех вытачек по линии талии. В боковой шов нужно убрать 2/5 суммы растворов вытачек — по 1/5 на спинке и на переде. Поставьте на линии талии точку, ограничивающую раствор боковой вытачки на спинке, и обозначьте ее т2 (Т2т2 = 1/5 В).

 Вычислите разность между полуобхватом бедер с прибавкой на свободное облегание по линии бедер и длиной отрезка по линии бедер от скошенной линии середины спинки до линии середины переда.

 Вправо от точки б по линии бедер отложите отрезок, равный половине полученной разности. Поставьте точку б1.

 Вправо от точки Н2 по линии низа отложите отрезок, равный ширине спинки по линии бедер (если вы хотите сделать силуэт платья немного расклешенным, отложите отрезок, равный ширине спинки по линии бедер плюс 2–5 см), поставьте точку Н3.

 Соедините точки б1 и Н3 по линейке, б1 и т2 — плавной выпуклой линией, а т2 и К — снова по линейке.

Нижний срез. Соедините точки Н2 и Н3 прямой линией, перпендикулярной к скошенной линии середины.

Вытачка на линии талии. Разделите пополам отрезок ГС — ширину спинки по линии груди. Обозначьте полученную точку буквой в и проведите из этой точки до линии бедер вспомогательную линию, параллельную скошенной линии середины. Найдите 1/5 суммы растворов вытачек по линии талии и прибавьте 1 см. Это будет раствор вытачки. Отложите по половине полученной величины на линии талии по обе стороны от вспомогательной линии. Длина вытачки не должна доходить до линии груди на 2 см, до линии бедер — на 4–5 см. Оформите стороны вытачки прямыми линиями.

Перед. Линия талии. Найдите разность между мерками длины переда до талии и длины спины до талии. Если она больше 4 см, опустите линию талии на 0,5–1 см.

Горловина. От точки А1 по линии основания шеи у плечевого шва отложите отрезок, равный ширине ростка. Поставьте точку В. По линии середины от точки А1 отложите отрезок, равный половине полуобхвата шеи минус 1 см. Поставьте точку В1. Точки В и В1 соедините вспомогательной линией. Разделите полученную линию пополам и из точки деления восстановите перпендикуляр длиной 1,5 см. Соедините точки В, 1,5 см и В1 плавной вогнутой линией.

Плечевая вытачка. От точки Г1 по линии груди отложите отрезок, равный мерке центра бюста плюс 0,5 см. Поставьте точку г и с помощью линейки соедините ее с точкой В. От точки В по полученной прямой отложите отрезок, равный мерке высоты груди (сторона вытачки), и поставьте точку г1.

 Влево от точки В по линии основания шеи у плечевого шва отложите отрезок, равный удвоенной разности между мерками второго и первого полуобхватов груди плюс 2 см. Обозначьте полученную точку В2. По линейке соедините точки В2 и г1. Это будет вторая сторона вытачки. Уравняйте ее длину с длиной первой от центра стороны вытачки вверх. Поставьте точку В3.

Плечевой срез. Из точки В3 проведите дугу радиусом, равным мерке длины плеча, а из точки г1 — радиусом, равным мерке высоты плеча переда. На пересечении этих дуг поставьте точку п2. Соедините ее с точкой В3 с помощью линейки. Точку пересечения плечевого среза с линией, ограничивающей ширину переда, обозначьте п3.

Пройма. Разделите на 4 части отрезок Пп3. Обозначьте нижнюю точку деления П1 и соедините ее с точкой п2 вспомогательной прямой. Из середины полученного отрезка П1п2 влево восстановите перпендикуляр длиной 0,5–1 см.

 Проведите биссектрису угла П1ПК и отложите на ней отрезок, равный 1/5 ширины проймы. Поставьте точку П2. Соедините точки п2, 0,5–1 см, П1, П2 и К плавной вогнутой линией.

Боковой срез. Оформите так же, как боковой срез спинки, поставив соответственно точки т4, б2 и Н4. Уравняйте его длину с длиной бокового среза спинки.

Нижний срез. По линейке соедините конечную точку бокового среза с точкой Н1.

Вытачка на линии талии. Из точки г1 (центра вытачки) до линии бедер проведите вспомогательную линию, параллельную середине переда. Раствор вытачки равен 2/5 суммы растворов всех вытачек по линии талии минус 1 см. По обе стороны от вспомогательной линии отложите по половине полученной величины. Длина вытачки не должна доходить до центра плечевой вытачки на 2–4 см, до линии бедер — на 3–4 см. Оформите стороны вытачки ниже линии талии прямыми линиями, выше линии талии — немного изогнутыми.

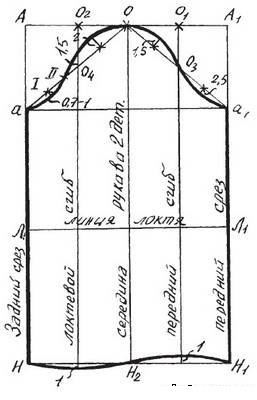

Рукав. Постройте прямой угол с вершиной в точке А и сторонами, направленными вправо и вниз.

Задний срез — вертикальная сторона угла.

Линия низа. От точки А по линии заднего среза отложите отрезок, равный мерке полной длины рукава. Обозначьте полученную точку буквой Н и проведите из нее горизонтальную линию вправо.

Линия, ограничивающая высоту оката. Высота оката равна средней высоте проймы минус 1,5–2,5 см.

 Чтобы определить среднюю высоту проймы, соедините вспомогательной прямой края плеча на чертеже спинки и переда, а затем измерьте расстояние от середины полученной прямой до линии груди. От точки А по заднему срезу отложите отрезок, равный высоте оката. Поставьте точку а и проведите из нее горизонтальную линию вправо.

Линия локтя. От точки А по линии заднего среза отложите отрезок, равный мерке длины рукава до локтя. Поставьте точку Л и проведите из нее горизонтальную линию вправо.

Передний срез. От точки А отложите горизонтальный отрезок, равный мерке обхвата руки с прибавкой на свободное облегание к обхвату руки (это будет ширина рукава). Поставьте точку А1 и проведите из нее вертикальную линию. Точку пересечения этой линии с линией, ограничивающей высоту оката, обозначьте а1, с линией локтя — Л1, с линией низа — Н1.

Линия середины. Разделите пополам отрезок АА1. Поставьте точку О (центр оката) и проведите из нее вертикальную линию вниз. Точку ее пересечения с линией низа обозначьте Н2.

Линия переднего сгиба. Разделите пополам ширину передней части рукава (отрезок ОА1). Обозначьте точку деления О1 и проведите из нее вертикальную линию вниз.

Линия локтевого сгиба. Разделите пополам ширину задней части рукава (отрезок ОА). Обозначьте точку деления О2 и проведите из нее вертикальную линию вниз.

Передняя часть оката. Соедините вспомогательной линией точки О и а1. Точку пересечения вспомогательной линии с линией переднего сгиба обозначьте О3. Разделите пополам отрезок ОО3 и из точки деления вверх восстановите перпендикуляр длиной 1,5 см. Затем разделите пополам отрезок О3а1 и из точки деления опустите перпендикуляр длиной 2,5 см. Соедините точки О, 1,5 см, О3, 2,5 см и а1 плавной кривой.

Задняя часть оката. Соедините вспомогательной линией точки О и а. Точку пересечения вспомогательной прямой с линией локтевого сгиба обозначьте О4. От этой точки вверх по линии локтевого сгиба отложите отрезок длиной 1,5 см. Разделите пополам отрезок ОО4 и из точки деления вверх проведите перпендикуляр длиной 2 см. Разделите на 3 части отрезок О4а и обозначьте точки деления цифрами I и II. Из точки I опустите перпендикуляр длиной 0,7–1 см. Соедините точки О, 2 см, 1,5 см, II, 0,7–1 см и а плавной кривой.

Нижний срез. Укоротите линию переднего сгиба на 1 см от линии низа, а линию локтевого сгиба удлините на 1 см. Соедините точки Н, 1 см, Н2, 1 см и Н1 плавной кривой.
