Механические фильтры (рис. 143) предназначены для осветления воды путем удаления из нее взвешенных частиц. Осветление воды, подаваемой в котельные установки для технических целей или в тепловую сеть, необходимо при заборе воды из открытых водоемов. Осветление воды в механическом фильтре происходит при ее пропуске через фильтрующий материал, в качестве которого применяются кварцевый песок, дробленый гравий, мраморная крошка или антрацит.

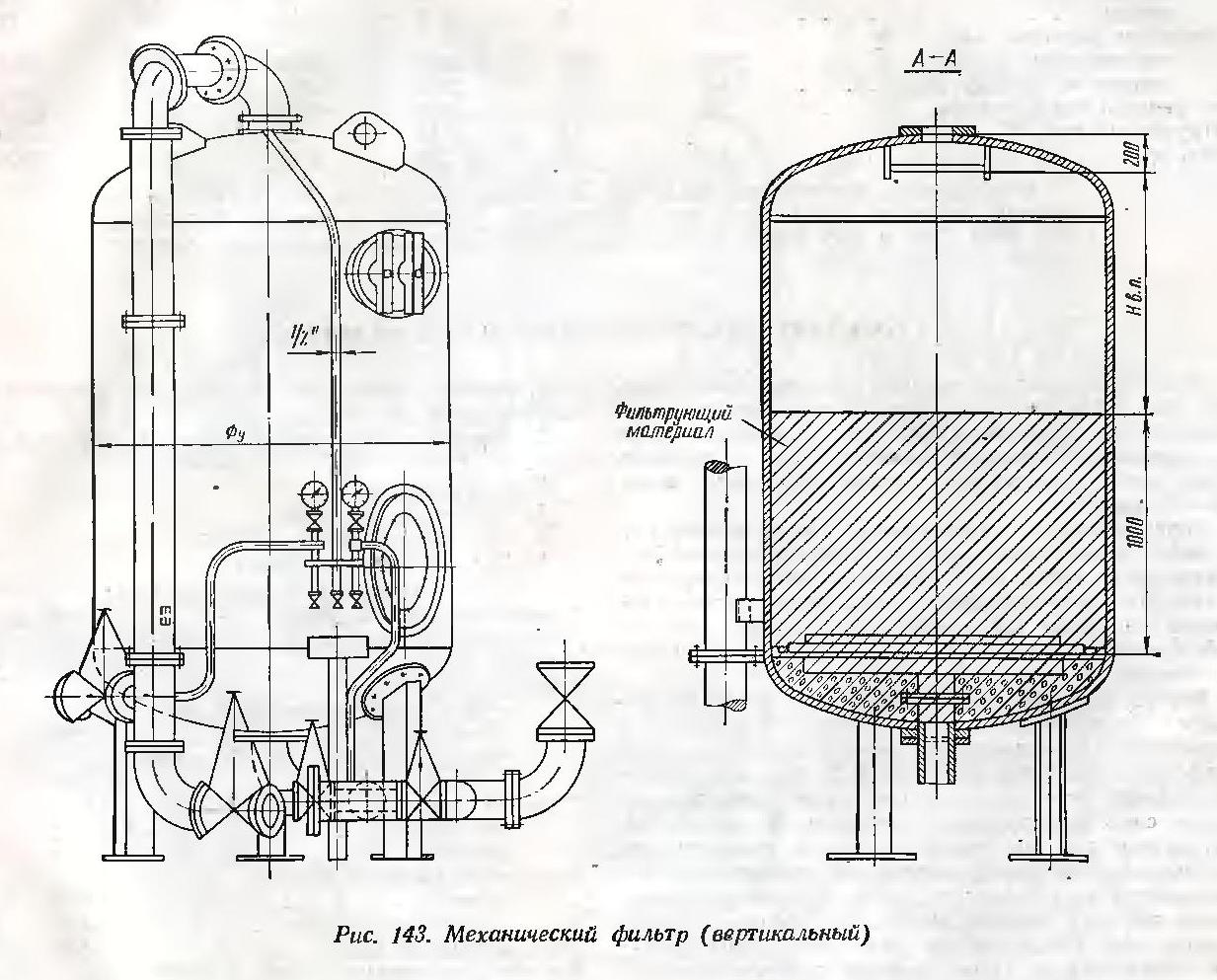

Схема вертикального механического фильтра

Скорость пропуска воды через минеральные фильтры применяется при отсутствии в системе отстойников 6 м/ч, при наличии предварительного отстоя — 6,5 м/ч.

Фильтрующий материал следует очищать от загрязняющих его механических примесей воды через 2-3 месяца работы фильтра.

Механический фильтр представляет собой сварной цилиндрический сосуд со сферическими днищами, рассчитанный на рабочее давление 6 ати. На корпусе фильтра смонтированы трубопроводы и арматура для подвода и отвода обрабатываемой и промывочной воды, а также для подвода сжатого воздуха. В нижнем днище внутри корпуса на бетонной подушке установлено водораспределительное устройство, используемое также для подачи сжатого воздуха при промывке фильтра.

Корпус фильтра, трубопроводы и коллекторы водораспределительного устройства изготовляются из углеродистой стали. Щелевые элементы распределительного устройства изготовляются из нержавеющей стали.

Все типоразмеры механических фильтров по конструкции и расположению арматуры унифицированы. Загрузка фильтров фильтрующим материалом производится до высоты слоя 1000 мм. Механические фильтры могут использоваться как с двухслойной загрузкой, так и с однослойной, по указанию проектной организации, проектирующей установку.

На корпусе фильтра имеются два лаза: верхний эллиптический размером 420x320 мм и нижний круглый диаметром 600 мм. Фильтры всех типоразмеров устанавливаются вертикально на трех стойках, приваренных к днищу.

В комплект поставки механического фильтра входят:
1. Корпус фильтра в сборе с водораспределительным устройством, лазами и патрубками.
2. Трубопроводы в пределах фильтра.
3. Комплект запорных вентилей и задвижек,
4. Краны трехходовые типа КТК — 2 шт.
5. Манометры Д-100, тип I — 2 шт.

Основные технические характеристики механических фильтров

Изготовители: механических фильтров условным диаметром 1000 и 1500 мм — Бийский котельный завод; фильтров условным диаметром 2000, 2600, 3000 и 3400 мм — таганрогский завод «Красный котельщик».
