Сигнализатор предельных уровней воды типа СПУСигнализатор предельных уровней воды типа СПУ (рис. 119) предназначен для автоматической подачи звукового сигнала (свистка) при повышении и понижении уровня воды в барабане парового котла на установленные предельные величины.
Сигнализатор типа СПУ представляет собой автоматическое устройство непосредственного действия. Импульсом для подачи звукового сигнала является изменение уровня воды в корпусе устройства, который соединяется двумя трубами с паровым и водяным пространством барабана. В качестве рабочего тела для подачи сигнала используется насыщенный пар из барабана котла. Сигнализаторы выпускаются двух типоразмеров: СПУ-25 и СПУ-64 (рис. 119, б). Эти типоразмеры СПУ отличаются только конструкцией корпуса и присоединительными размерами. Сигнализатор предельных уровней состоит из корпуса крышки, присоединительных патрубков с фланцами, двух чугунных грузов, рычажного весового механизма и свистка с клапаном. Б нижней части корпуса имеется отверстие с резьбой для присоединения дренажного вентиля, а с боков — три монтажные отверстия, закрытые пробками. Свисток установлен в центре крышки. Клапан свистка соединен тягой с коромыслом весовою механизма, на котором подвешены грузы. Принцип действия сигнализатора основан на изменении веса грузов при переходе их из воды в паровую среду и обратно. Грузы укреплены на стержнях весового механизма так, что при нормальном уровне воды в барабане котла верхний груз находится в паровой среде, а нижний — в воде. При этом вес нижнего груза меньше веса верхнего груза на величину вытесненного им объема воды. Вследствие этого коромысло весового механизма плотно прижимает клапан к седлу свистка. При понижении или повышении уровня воды сверх установленного предела нижний груз приобретает перевес и поворачивает коромысло, открывая клапан свистка. При восстановлении нормального уровня воды клапан свистка закрывается. При гидравлической опрессовке котла свисток должен быть снят и на его месте устанавливается пробка. Сигнализаторы предельных уровней воды поставляются с котлами ДКВР как комплектующее изделие. В связи с тем, что транспортировка сигнализатора в собранном виде не допускается, он упаковывается в ящик в разобранном виде. Для оборудования сигнализаторами типа СПУ старых котлов малой мощности, заявки направляются в установленном порядке.
Изготовитель — завод «Теплоавтоматика» (г. Улан-Уде)

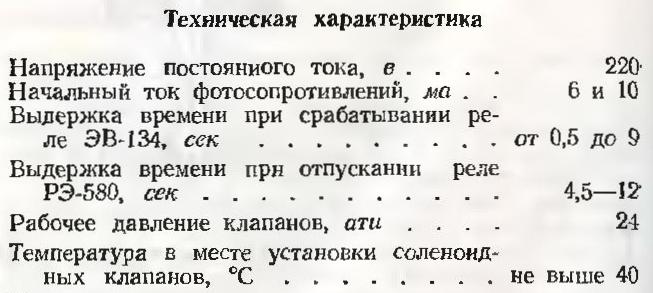

Автомат защиты котлов от погасания факела типа АЗК-ЗАвтоматическое устройство типа АЗК-З предназначено для защиты котлов от погасания факела в топке. Автомат используется на котлах, работающих на угольной пыли или мазуте как основном топливе и оборудованных для подсвета факела дополнительными или растопочными мазутными форсунками с паровым распылом. При снижении интенсивности свечения факела в топке котла посредством фотосопротивлений, управляющих соленоидными клапанами, включается подача пара и мазута к форсункам. Автомат типа АЗК-З поставляется с комплектом приборов и соленоидных клапанов.
Изготовитель — Каменец-Подольский электромеханический завод
