Золовые затворы устанавливаются под зольными бункерами механических цепных решеток и газоходов стационарных паровых котлов, работающих на твердом топливе. Золовой затвор служит для плотного закрытия бункеров и периодического удаления «провала» и золы, накапливающихся в зольнике.



Схема золового затвора для плотного закрытия бункеров

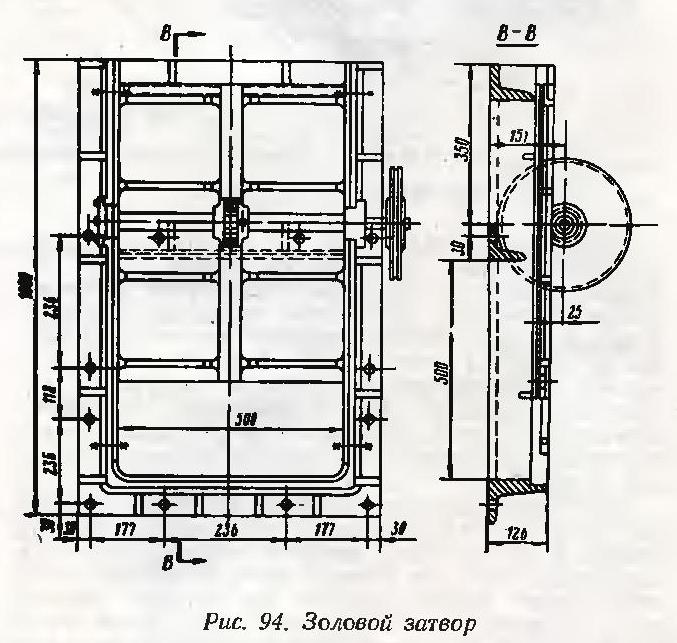

Золовой затвор (рис. 94) состоит из литой чугунной рамы, выдвижной чугунной заслонки с зубчатой рейкой на внешней стороне и ручного привода с валом, шестерней и цепным колесом.

Золовой затвор поставляется в собранном виде и закрепляется на болтах к горловине бункера.

В комплект поставки золового затвора входят:

1. Рама затвора.
2. Выдвижная заслонка.
3. Вал с шестеренкой и цепное колесо.

Цепь ручного привода заводом не поставляется.

Основные технические характеристики золового затвора для плотного закрытия бункеров

Изготовитель — Кусинский машиностроительный завод Южно-Уральского совнархоза.







Шлаковые затворы устанавливаются под шлаковыми бункерами ручных и механических топок стационарных паровых котлов малой мощности, работающих на твердом топливе. Затвор предназначен для плотного закрытия шлакового бункера и периодического удаления шлака.



Схема затвора для плотного закрытия шлакового бункера и периодического удаления шлака

Шлаковый затвор (рис. 95) состоит из литой чугунной рамы, чугунной крышки, навешиваемой посредством петель на раму, и стального вала с ручным приводом. Для предохранения от высокой температуры крышка футеруется внутри огнеупорной массой — шамотобетоном.

Рычаг ручного привода шлакового затвора посредством шарниров и промежуточного вала выводится на площадку обслуживания котла. Для облегчения управления и плотного закрытия затвора на его валу устанавливается противовес.

Для установки шлакового затвора в горловине бункера должен предусматриваться проём размерами 650x1000мм.

В комплект поставки затвора входят:

1. Рама.
2. Крышка с рычагом.
3. Вал затвора.
4. Ручной привод с валом, муфтой и рычагом.
5. Подшипник.
6. Противовес.

Основные технические характеристики затвора для плотного закрытия шлакового бункера и удаления шлака

Изготовитель — Кусинский машиностроительный завод Южно-Уральского совнархоза.

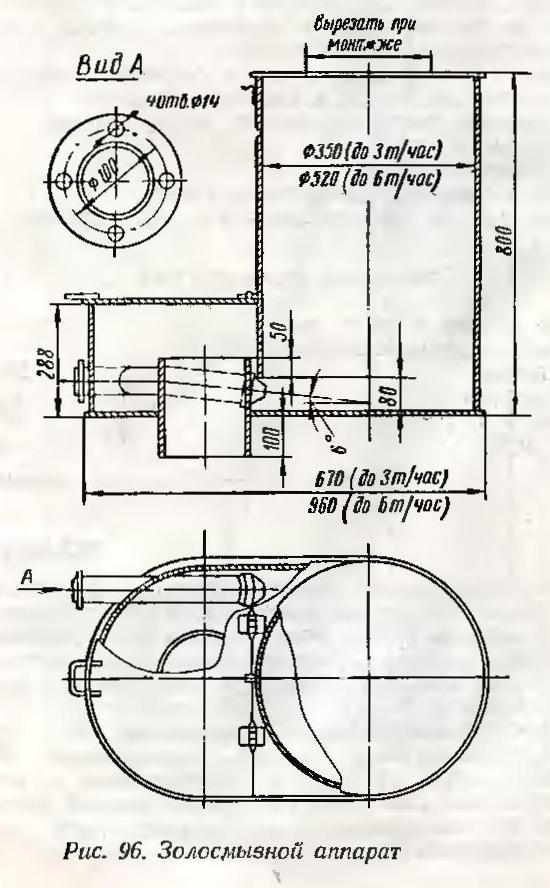

Золосмывной аппарат (рис. 96) предназначен для непрерывного или периодического смыва золы из зольных бункеров и газоходов стационарных паровых котлов. Применение золосмывных аппаратов рекомендуется в системе гидрозолоудаления низкого давления при установке за котлами сухих батарейных золоуловителей. Присоединение золосмывного аппарата к газоходам. находящимся под разряжением, благодаря наличию в аппарате постоянного уровня воды — гидрозатвора — дополнительных присосов воздуха в газоход не вызывает.



Схема аппарата для смыва золы из зольных бункеров и газоходов

Золосмывной аппарат состоит из следующих основных частей: цилиндрического корпуса с отсеком гидрозатвора в нижней части, сливного патрубка, крышки, патрубка и сопла для подвода воды. В крышке цилиндрического корпуса аппарата при монтаже вырезается отверстие для присоединения золоспускной трубы от бункера. В золовой течке бункера или на трубе предусматривается устройство для отключения подачи золы.

Гидрозатвор для исключения присосов воздуха создается за счет разницы уровней сливного патрубка и нижнего обреза цилиндрического корпуса, который находится под водой. Для устойчивой работы гидрозатвора принят размер 50 мм, однако, если он недостаточен, высоту сливного патрубка увеличивают, но не более чем на 30 мм.

Сопло на водоподводящей трубе рассверливается при монтаже на требуемую производительность. Диаметры отверстий в соплах, поставляемых с золосмывными аппаратами, определены по наименьшей производительности.

Патрубок водоподводящей трубы с соплом вводится в корпус аппарата тангенциально и под углом вниз, что создает вращательное движение пульпы для устранения отложений золы и забивания аппарата. Золовая пульпа выливается через сливной патрубок в зольный канал.

Золосмывной аппарат поставляется комплектно в собранном виде. Внутренние и наружные поверхности аппарата окрашиваются битумным лаком.

Основные технические характеристики аппаратов для смыва золы из зольных бункеров и газоходов

Изготовитель — Кусинский машиностроительный завод Южно-Уральского совнархоза.
