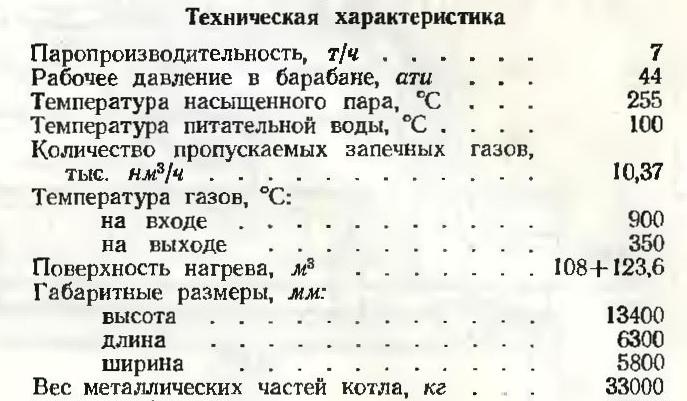

Котёл-утилизатор типа УККС-4/40Котёл-утилизатор УККС-4/40 (рис. 51) предназначен для выработки насыщенного водяного пара за счет использования тепла отходящих газов печей с кипящим слоем на заводах искусственного волокна. Котёл-утилизатор — водотрубный, с многократной принудительной циркуляцией, состоит из барабана и двух испарительных поверхностей нагрева с коллекторами. Принудительная циркуляция воды в поверхностях нагрева осуществляется посредством насосов с электроприводом. Испарительные поверхности нагрева выполнены из змеевиков и расположены в двух вертикальных газоходах прямоугольного сечения, разделенных кирпичной газовой перегородкой. Змеевики изготовляются из труб 32x4 мм. В первом газоходе газы движутся вниз, а во втором — вверх. В нижней части газоходов под поворотной камерой установлена пылеулавливающая воронка. Поступающие в котёл газы могут иметь значительную запыленность до 300 г/нм3, и часть пыли осаждается в воронке. Газоходы котла-утилизатора объединены общим обвязочным каркасом с металлической обшивкой. Обмуровка выполнена из шамотного и красного кирпича. Барабан 1580x36 мм устанавливается на раме из балок, опертых на обвязочный каркас одной из стен котла-утилизатора. Барабан оборудован предохранительными клапанами, паросепарационным и продувочным устройствами, а также водоуказательным прибором. К барабану подключен, кроме испарительных поверхностей собственно котла, также сборный коллектор пароводяной смеси от элементов охлаждения каркаса топки кипящего слоя. Котёл-утилизатор может изготовляться с правым и левым расположением барабана и устройств управления. Для заказа котла-утилизатора необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование. В объем поставки котлоагрегата УККС-4/40 входят.
1. Барабан в сборе с внутренними устройствами, штуцерами и лазовыми
затворами.
Изготовитель — Белгородский котлостроительный завод.
