Содорегенерационный котёл типа СКР (рис. 42) предназначен для регенерации химикатов, используемых при производстве целлюлозы по сульфатному способу с утилизацией тепла для получения пара энергетических параметров.



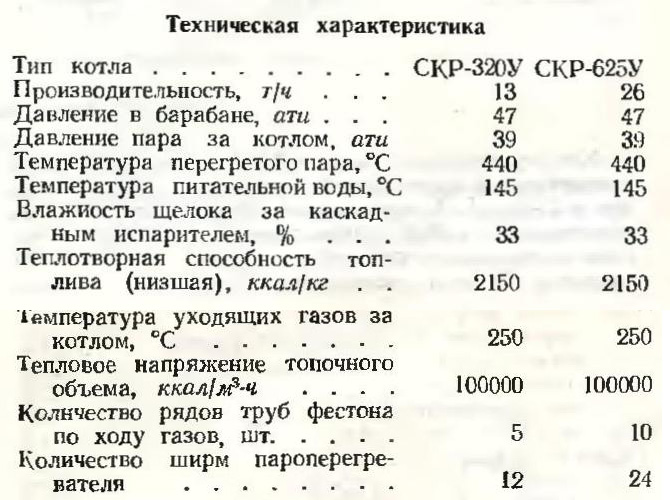

В топке содорегенерационного котла сжигается отработанный черный щелок, содержащий лигнин. Содорегенерационный котёл является одним из основных элементов комплекса оборудования целлюлозно-бумажного комбината. Запроектировано два типа унифицированных котлов СКР паропроизводительностью 13 и 26 т/ч.

Схема содорегенерационного котла типа СКР

Котлоагрегат типа СКР — вертикально-водотрубный, двухбарабанный с естественной циркуляцией выполнен по П-образной компоновке.

Топочная камера котла полностью экранирована трубами ∅60x5 мм с шагом 64 мм. Под топки — горизонтальный, образован трубами, переходящими во фронтовой экран. Задний экран имеет в верхней части топки выступ — «пережим» для потока газов перед перегревателем.

Пароперегреватель выполнен в виде ширм с шагом 320—384 мм и подвешен на коллекторах в верхней части топки. От прямого излучения из топки пароперегреватель защищен первым кипятильным пучком.

В переходной части газохода котла за пароперегревателем установлен второй кипятильный пучок, трубы которого включены в верхний и нижний барабаны Верхний барабан оборудован паросепарационными устройствами.

На нижней части переходного газохода установлены золовые бункеры. Во втором газоходе котла с нисходящим потоком газов установлен змеевиковый экономайзер из стальных труб ∅32x3,5 мм. Экономайзер состоит из отдельных пакетов, включенных последовательно.

Щелоковые форсунки расположены на фронтовой и задней стенах топки на 5 м выше уровня пода. Подача воздуха на горение черного щелока подводится двумя ступенями. Первичный воздух подается в топку через сопла, расположенные равномерно по периметру топки на расстоянии 1 м от пода, а вторичный воздух — через сопла, тангенциально направленные к окружности диаметром 1,8 м в центре топки.

Каркас топки — несущий, выполняется из стального проката. Обмуровка котла — облегченного типа, подвешивается на экранных трубах.

Для очистки поверхностей нагрева экономайзера от отложений золы котлоагрегат оборудуется установками дробевой очистки и периодической обмывки водой.

Для заказа котла-утилизатора типа СКР необходимы согласование технических условий на поставку с заводом-изготовителем и представление заявочной спецификации на котельно-вспомогательное оборудование.

Котлы типа СКР запроектированы в содружестве с ЦКТИ и намечены к изготовлению на таганрогском заводе «Красный котельщик».
