6.9 3ащита от несимметрии фазных токов (ЗНФ)

Назначение: Защита от несимметричных режимов питания.

Описание:

Защита от несимметрии фазных токов выполнена в трехфазном исполнении с регулируемой выдержкой времени срабатывания и действует на отключение выключателя.

Запуск защиты происходит при превышении несимметрии фазных токов задаваемой уставки допустимой несимметрии (в %), после чего, через выдержку времени, задаваемую временной уставкой, формируется сигнал «ЗНФ» на отключение выключателя.

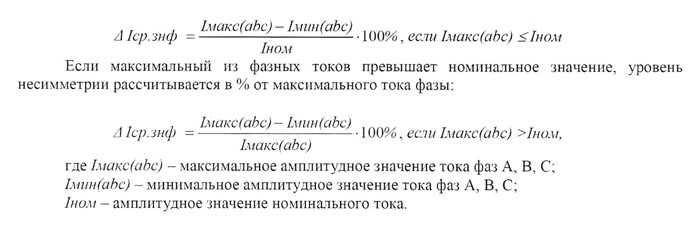

Уровень несимметрии токов рассчитывается в % от номинального тока, если максимальный из фазных токов не превышает номинального значения:

На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА ЗНФ», мигает светодиод «ОТКЛ». Сброс сообщения производится кнопкой «СБРОС». Формируется аварийный протокол «ЗНФ».

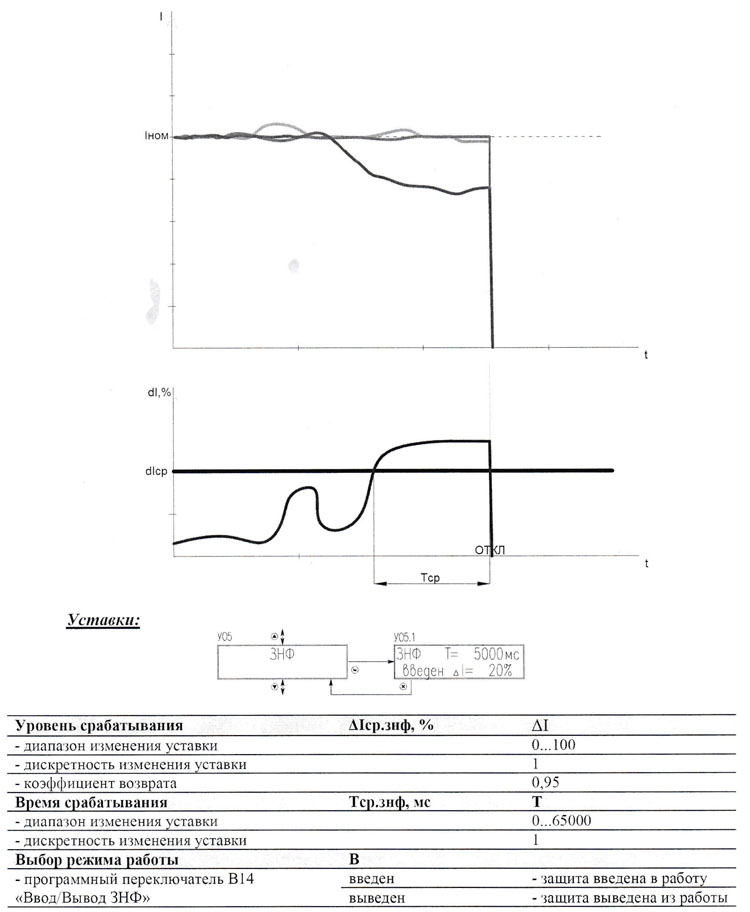

Пример работы ЗНФ приведен на рисунке. На верхнем графике показаны токи трех фаз, на нижнем - уровень несимметрии фазных токов.


Уставка AI - допустимый уровень несимметрии фазных токов (на заводе устанавливается значение 10-20%);

Уставка Т - выдержка времени с момента появления несимметрии, превышающей уставку. (На заводе устанавливается значение 1000 мс).

Ввод/вывод защиты производится программным переключателем «введен/выведен».
