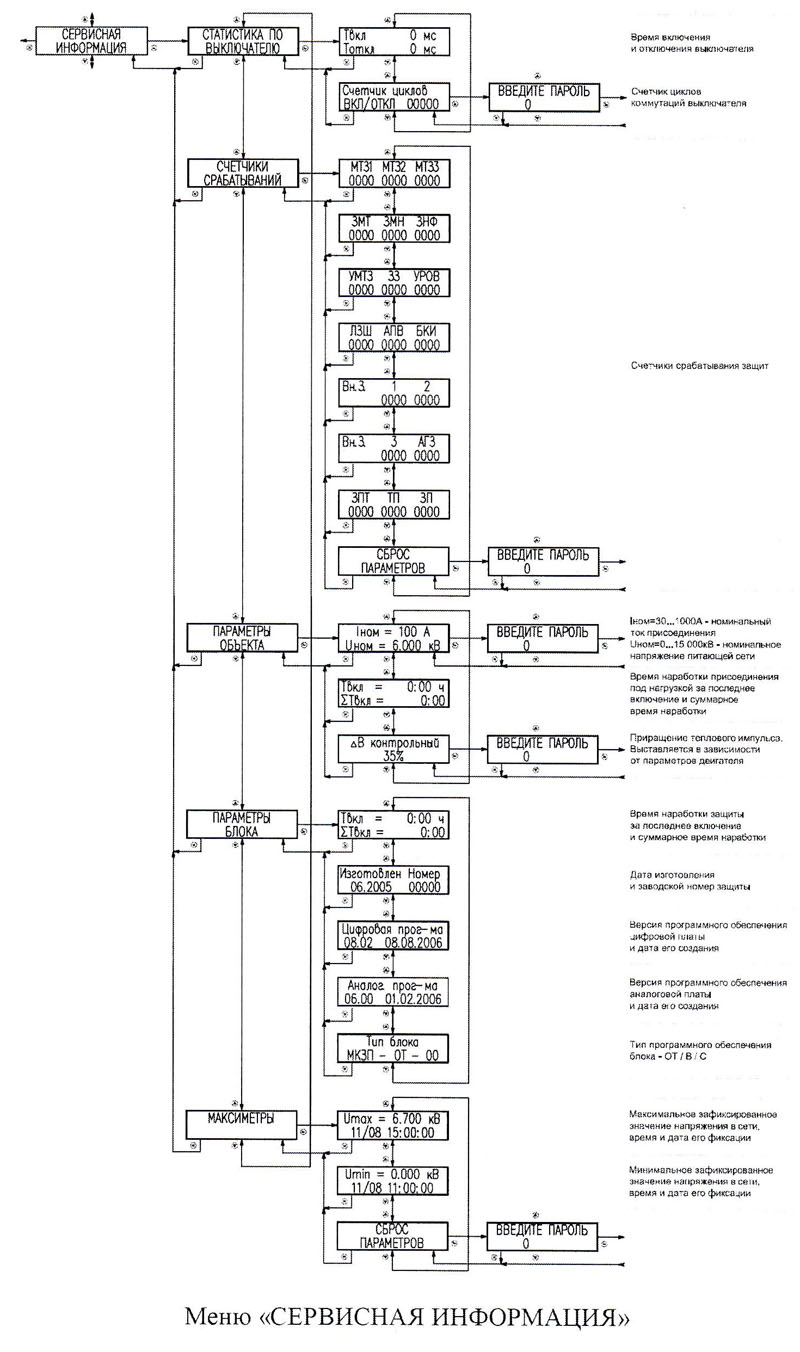

Нажатием кнопки «ВВОД» осуществляется вход
в меню «СЕРВИСНАЯ ИНФОРМАЦИЯ», при этом появляется первый пункт
подменю «СТАТИСТИКА ПО ВЫКЛЮЧАТЕЛЮ», в котором при нажатии
кнопки «ВВОД» просматриваются время включения и отключения
выключателя, счетчик циклов коммутации выключателя.
Передвижение по пунктам меню осуществляется кнопками
При нажатии кнопки «ВВОД» в пункте меню «Счетчик циклов»
появляется окно ввода пароля. Цифры пароля набираются кнопками
каждая
цифра сохраняется после нажатия кнопки «ВВОД».
После введения пароля снова появляется окно «Счетчик циклов» с
литерой «У» -уставки в правом верхнем углу окна. При нажатии
кнопки «ВВОД» начинает мигать изменяемый параметр, при
дальнейшем нажатии на «ВВОД» появляется окно «ВВЕДИТЕ ЗНАЧЕНИЕ»,
в котором значение записывается аналогично введению пароля
последовательно по каждой цифре. Нажатием кнопки «ВОЗВРАТ»
сохраняется новое значение.
ВНИМАНИЕ! ЗНАЧЕНИЕ СЧЕТЧИКА ЦИКЛОВ ДОЛЖНО ОТРАЖАТЬ ВЫРАБОТАННЫЙ
РЕСУРС КОММУТИРУЮЩЕГО АППАРАТА. ПРИ ЗАМЕНЕ КОММУТИРУЮЩЕГО
АППАРАТА ИЛИ БЛОКА МКЗП ЗНАЧЕНИЕ СЧЕТЧИКА ЦИКЛОВ ДОЛЖНО БЫТЬ
ВЫСТАВЛЕНО ЗАНОВО.
Выход из пунктов меню осуществляется нажатием кнопки «ВОЗВРАТ».
В следующем пункте подменю «СЧЕТЧИКИ СРАБАТЫВАНИЙ» при нажатии
кнопки «ВВОД» просматриваются счетчики срабатывания защит.
Передвижение по пунктам меню осуществляется кнопками
При нажатии кнопки «ВВОД» в пункте меню «СБРОС ПАРАМЕТРОВ»
появляется окно ввода пароля. Цифры пароля набираются кнопками
,
каждая цифра сохраняется после нажатия кнопки «ВВОД». После
введения пароля происходит обнуление счетчиков.
Выход из пунктов меню осуществляется нажатием кнопки «ВОЗВРАТ».
В подменю «ПАРАМЕТРЫ ОБЪЕКТА» при нажатии кнопки «ВВОД» в первом
пункте устанавливаются номинальный ток присоединения 1ном в
диапазоне от 30 до 1000 А и номинальное напряжение сети Uhom в
диапазоне от 0 до 15000 В. При нажатии кнопки «ВВОД» появляется
окно ввода пароля. Цифры пароля набираются кнопками
,
каждая цифра сохраняется после нажатия кнопки «ВВОД».
После введения пароля снова появляется окно с литерой «У» -
уставки в правом верхнем углу окна. При нажатии кнопки «ВВОД»
начинает мигать изменяемый параметр, при дальнейшем нажатии на
«ВВОД» появляется окно «ВВЕДИТЕ ЗНАЧЕНИЕ», в котором значение
записывается аналогично введению пароля последовательно по
каждой цифре. Нажатием кнопки «ВОЗВРАТ» сохраняется новое
значение.
Во втором пункте подменю «ПАРАМЕТРЫ ОБЪЕКТА» просматривается
время наработки присоединения.
В третьем пункте подменю «ПАРАМЕТРЫ ОБЪЕКТА» с введением пароля
устанавливается контрольное значение теплового импульса
ДВконтрольный в % (значение теплового импульса, набираемое при
нормальном рабочем пуске, ивпользуется алгоритмом «Запрет
пуска») как уставка при контрольном запуске электродвигателя в
нормальных условиях.
Выход из пунктов меню осуществляется нажатием кнопки «ВОЗВРАТ».
В подменю «ПАРАМЕТРЫ БЛОКА» при нажатии кнопки «ВВОД»
просматриваются время наработки присоединения, дата и заводской
номер защиты, версии и даты создания программного обеспечения,
тип программного обеспечения блока.
Передвижение по пунктам меню осуществляется кнопками
.
Выход из соответствующих пунктов меню
осуществляется нажатием кнопки «ВОЗВРАТ».
В подменю «МАКСИМЕТРЫ» при нажатии кнопки «ВВОД» просматриваются
максимальное и минимальное значения напряжения сети, время и
дата их фиксации.
При нажатии кнопки «ВВОД» в пункте меню «СБРОС ПАРАМЕТРОВ»
появляется окно ввода пароля. Цифры пароля набираются кнопками
,
каждая цифра сохраняется после нажатия кнопки «ВВОД». После
введения пароля происходит обнуление максиметров.
Выход из пунктов меню осуществляется нажатием кнопки «ВОЗВРАТ».
|
