9.2. ДЕЛЕНИЕ ШАХТНОГО ПОЛЯ НА ЧАСТИ

При подготовке шахтного поля к отработке частями его разделяют на транспортные горизонты, выемочные ступени, крылья, блоки, панели, этажи, выемочные поля, столбы и полосы. Деление шахтного поля на части осуществляют в основном с целью придания системного, последовательного характера процессу отработки запасов шахтного поля, концентрации очистных и подготовительных работ, обеспечения подачи ко всем забоям достаточного количества воздуха и удобства обслуживания шахтного оборудования. В конечном счете оно должно способствовать уменьшению объемов проведения и поддержания горных выработок, повышению безопасности работ и снижению затрат на вскрытие и подготовку шахтного поля, у

Горизонт— горизонтальная плоскость, мысленно проведенная в недрах на заданной отметке и включающая какие-либо выработки. Транспортным горизонтом называют систему вскрывающих, подготавливающих выработок и выработок околоствольного двора, расположенных на одном уровне и служащих для транспортировки угля к стволу (рис. 9.1) или штольне. В последнем случае штольня сама является выработкой транспортного горизонта. Если шахта имеет один транспортный горизонт (см. рис. 9.1, гор. —450 м), то он делит шахтное поле на две части (выемочные ступени) —бремсберговую, в которой уголь по наклонным выработкам транспортируют вниз, и уклонную, в которой уголь по уклонам транспортируют вверх к транспортному горизонту. При наличии нескольких транспортных горизонтов каждый из них имеет свои бремсберговую и уклонную части (выемочные ступени). В этом случае одна и та же часть шахтного поля, заключенная между двумя соседними транспортными горизонтами, может являться уклонной для верхнего горизонта и бремсберговой для нижнего.

Выемочная ступень — часть шахтного поля, ограниченная по простиранию границами шахтного поля и по падению смежными транспортными горизонтами или границей шахтного поля и транспортным горизонтом. Выемочную ступень еще называют выемочным горизонтом. Высота ступени по


вертикали равна разности отметок смежных транспортных горизонтов. При разработке пологих и наклонных пластов наклонную высоту ступени принимают равной 1000—1800 м. Размер бремсберговой ступени по падению принимают равным 1200— 1800 м, уклонной 1000—1200 м. Их размер по простиранию определяется границами шахтного поля (см. рис. 9.1).

Крылом называют часть шахтного поля, ограниченную по восстанию и падению границами шахтного поля, а по простиранию— границей шахтного поля и вертикальной плоскостью, проведенной вкрест простирания пласта и проходящей через главный ствол или главную штольню (см. рис. 9.1). Как правило, шахтные поля бывают двукрылыми. При однокрылом шахтном поле усложнены транспортировка угля, вентиляция горных выработок, из-за необходимости одновременной эксплуатации нескольких транспортных горизонтов увеличивается разбросанность горных работ.

Блок — часть шахтного поля, характеризующаяся самостоятельным комплексом горных работ. При отработке пологих и наклонных пластов блоком называют часть шахтного поля, которая вскрыта воздухоподающим и воздухоотводящим стволами, используемыми для самостоятельного секционного проветривания своих выработок, спуска-подъема людей, оборудования и материалов (рис. 9.2). Таких блоков в пределах одного шахтного поля может быть несколько. Для блоков оборудуют общий главный ствол для выдачи угля и породы или только для угля. В последнем случае сооружают еще один, общий для всех блоков породный ствол. Таким образом, один транспортный горизонт является общим для нескольких блоков. При отработке свиты крутых тонких и средней мощности пластов блоком считают свиту пластов в пределах части этажа, ограниченную промежуточными квершлагами, проведенными с группового штрека.

Часто границами между блоками служат дизъюнктивные нарушения и замки складок. На блоки шахтные поля делят при их размерах по простиранию более 6—8 км. Поэтому размер блока по простиранию обычно не превышает 3—4 км. В СССР работает более 10 шахт с делением шахтного поля на блоки («Распадская», «Суходольская-Восточная», «Воргашорская» и др.).

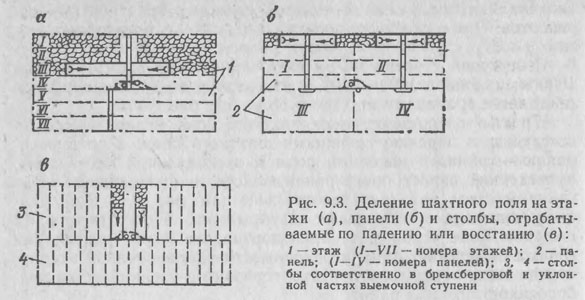

Этаж — часть шахтного поля, ограниченная по простиранию границами шахтного поля, по падению — вентиляционным и откаточным этажными штреками (рис. 9.3, а). Расстояние между верхней и нижней границей этажа по падению называют н а -клонной высотой этажа, расстояние между этими границами по вертикали — вертикальной высотой этажа. Наклонная высота этажа (м)

hэ=hэ.в / sin a

где  hэ.в - вертикальная высота этажа  (м), а - угол падения пласта (в градусах)

При наклонном залегании пластов в одной выемочной ступени может размещаться 3—6 этажей, при крутом залегании каждый этаж является выемочной ступенью.

Отличительным признаком этажа является наличие капитального бремсберга (уклона) и этажного откаточного штрека, который проводят от этого бремсберга (уклона) до очистного забоя. Деление шахтного поля на этажи применяют обычно при углах падения пластов более 18°. При значительной наклонной высоте этажа (более 200 м) он может быть разделен по падению подэтажными штреками на два-четыре подэтажа.

Этаж или подэтаж обычно делят по простиранию при наклонном залегании пластов участковыми бремсбергами, уклонами, ходками, а при крутом залегании промежуточными квершлагами или скатами на выемочные поля. Если очистные забои располагают с одной стороны от участковой наклонной выработки, то выемочное поле называют односторонним, если с обеих сторон — то двусторонним.

При пологих пластах шахтное поле по простиранию делят на части — панели (рис. 9 3, б). Панель — часть шахтного поля, ограниченная по падению границей шахтного поля и транспортным горизонтом или двумя смежными транспортными горизонтами, а по простиранию — границей шахтного поля и условной границей с другой панелью или двумя такими границами. Каждая панель обслуживается самостоятельными транспортными и вентиляционными наклонными выработками. Такие выработки называют панельными При горизонтальном залегании пластов панелью называют часть шахтного поля, ограниченную главным и вентиляционным штреками, которые обслуживают одновременно несколько выемочных столбов. Деление шахтного поля на панели применяют при угле падения пластов до 20—25°.

Выемочная ступень является общей для нескольких панелей. Поэтому, как правило, один транспортный горизонт обслуживает несколько панелей.

Панель бывает бремсберговой, если уголь транспортируют сверху вниз по панельному бремсбергу, и уклонной, если уголь транспортируют по панельному уклону снизу вверх. При поступлении угля на панельный бремсберг (уклон) с двух сторон панель считают двукрылой (двусторонней), в противном случае — однокрылой (односторонней).

Панели делят по падению на более мелкие части — ярусы. Ярус — часть панели, ограниченная по простиранию границами панели, по падению вентиляционным и транспортным ярусными штреками. Наклонная высота яруса определяется длиной очистного забоя, подвигаемого по простиранию. При значительной наклонной высоте яруса (250 м и более) ярус делят по падению на два-три подъяруса.

Наименьшую часть шахтного поля, ограниченную выемочными штреками (ходками) и участковыми наклонными выработками (при отработке по простиранию) или транспортным и вентиляционным горизонтами (при отработке по падению или восстанию, как показано на рис. 9.3, в) называют столбом.
