19.4. Металлическая горная крепь и ее расчет





Металлическая рамная крепь вследствие высокой прочности, долговечности и огнестойкости получила широкое распространение на угольных шахтах СССР, где ею закреплено около 55% общей протяженности поддерживаемых выработок. На рудниках и геологоразведочных работах эта крепь применяется значительно реже — только в сложных горно-геологических условиях и при высоком горном давлении. Стоимость металлической крепи выше, чем деревянной. При проведении разведочных выработок иногда применяют арочную податливую крепь (АП), состоящую из трех сегментов специального шахтного проката СВП: верхнего (арка) и двух боковых (стойки). Конструкция крепи показана на рис. 19.8. Эту крепь можно применять в выработках с углом наклона до 25° при значительном горном давлении. Концы арки 1 накладывают на стойки 2 (на 40 см) и место соединения стягивают хомутами 3 при помощи гаек 4. Податливость крепи обеспечивается за счет смещения стоек на величину 300—350 мм. Стойки 2 опираются на

деревянные лежни 5 и опорные плиты 6. При скальных породах стойки устанавливают в лунки. Для обеспечения устойчивости рамы по оси выработки соединяются между собой стяжками 7 из старых рельсов или другого стального проката, которые крепят к раме скобами (узел III).

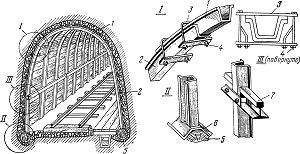

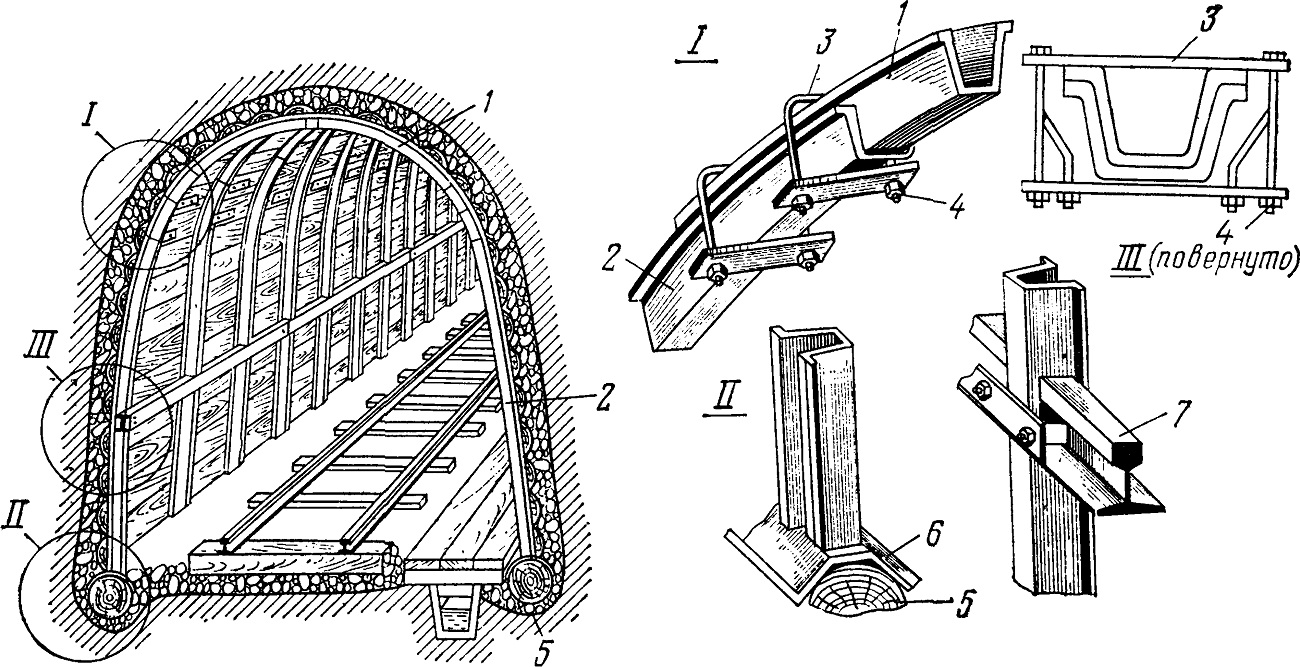

Рис. 19.8. Арочная податливая крепь











Межрамное ограждение (затяжка) делают из обапол или применяют железобетонную затяжку толщиной 50 мм. В последнее время на угольных шахтах стали применять рулонное стеклопластиковое межрамное ограждение из стеклоткани типа ТС 3-07 толщиной 2,5 мм и шириной 800—1200 мм, пропитанной полимерными смолами.

При работе в податливом режиме арочная металлическая крепь АП из профиля СВП имеет следующее сопротивление: из профиля № 17—140—150 кН, № 19—160—170 кН, № 22— 180—190 кН и № 27—200—220 кН. При работе в жестком режиме рекомендуется принимать следующую несущую способность отдельных арок: № 17—260 кН, № 19—280 кН, № 22— 300 кН и № 27—310—350 кН.





ПРИМЕР. Примем из предыдущего расчета (см. пример в разд. 19.3) Q — 119 кН/м. Определим расстояние между арками из СВП №17 при Р=150 кН (работа в податливом режиме) и L= 150/(1,2-119) =0,7 м. Видно, что в этих условиях металлические рамы могут устанавливаться через 0,7 м, а деревянная крепежная рама (из леса диаметром 22 см) — через 0,5 м. Однако металлическая крепь дороже деревянной и более трудоемка при возведении. Поэтому выбор крепи в этих условиях может быть окончательно решен только технико-экономическим расчетом.
