1.3. Подземные горные выработки

Разведочная шахта является предприятием, осуществляющим разведку месторождения (или его части) подземным способом и представляющим собой совокупность подземных горных выработок, предназначенных для разведки месторождения. В отличие от разведочной шахта является горнопромышленным предприятием, осуществляющим добывание полезного ископаемого подземным способом и отгрузку его непосредственно потребителю или на центральную обогатительную фабрику. К шахте относятся также наземные сооружения и горные выработки, предназначенные для разработки месторождения.


В отличие от шахты, рудником называют промышленное предприятие по добыче руды подземным или открытым способом.

Название подземных горных выработок в основном определяется их расположением относительно элементов залегания рудного тела (месторождения) и назначением. Выделяют следующие основные элементы залегания рудного тела (залежи, пласта): простирание (линия простирания), падение (линия падения), угол падения и мощность. Под простиранием месторождения понимают направление линии пересечения горизонтальной плоскости с рудным телом. Линию пересечения поверхности рудного тела (пласта, жилы) вертикальной плоскостью, перпендикулярной к линии простирания, называют линией падения. Угол между линией падения и ее проекцией на горизонтальную плоскость называют углом падения.

Горные породы, непосредственно примыкающие к поверхности, ограничивающей полезное ископаемое, называют боковыми породами. Различают кровлю и почву пласта, жилы или залежи при пологом и наклонном залегании. При крутом залегании рудных тел или угольных пластов боковые породы называют висячим и лежачим боками.

Мощность пласта (залежи, толщи) определяется расстоянием по нормали между поверхностями пласта (толщи), а также между лежачим и висячим боками пласта, жил, линз и других геологических тел. Расстояние по нормали является истинной (нормальной) мощностью. Кроме истинной, различают горизонтальную, вертикальную и среднюю мощности. Выдержанные элементы залегания имеют только пластообразные залежи. Рудные тела другой формы имеют, как правило, непостоянные элементы залегания.

Камеры — подземные горные выработки, имеющие при сравнительно больших поперечных размерах небольшую длину и предназначенные для размещения оборудования. Камеры располагаются в пределах околоствольного двора, пред-

ставляющего собой совокупность выработок, служащих для соединения шахтного ствола (стволов) со всеми остальными выработками шахты (рис. 1.1).

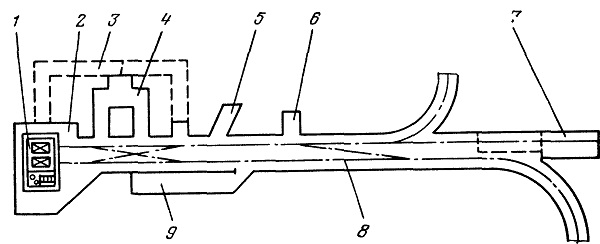

Рис. 1.1. Схема одностороннего тупикового клетевого околоствольного двора:
1 — ствол шахты; 2 — ниша с сигнальной аппаратурой; 3 — водосборник; 4 — насосная станция; 5 — камера ожидания рабочих; 6 — камера медицинского пункта; 7 — электровозное депо; 8 — рельсовый путь; 9 — камера электроподстанции

В пределах околоствольного двора располагаются следующие камеры: насосная, электроподстандия, противопожарная, электровозное депо, ожидания, диспетчерская, медицинский пункт и др. Околоствольный двор является главной подземной станцией, пропускающей весь груз, выдаваемый из шахты на поверхность (полезное ископаемое, пустая порода), а также поступающие с поверхности порожние вагонетки, крепежные материалы для возведения крепи, рудничные рельсы и шахтное оборудование.

Разведочные шахты обычно имеют один вертикальный шахтный ствол, оборудованный одной или двумя клетями. В этом случае принимают клетевой односторонний (или двусторонний) тупиковый (или круговой) околоствольный двор.

Расположение подземных горных выработок при крутом залегании рудного тела показано на рис. 1.2.



Шахтный ствол — вертикальная или наклонная горная выработка, имеющая непосредственный выход на поверхность и предназначенная для обслуживания подземных работ в пределах шахтного поля или его части. Шахтный ствол может быть разведочным или эксплуатационным. В зависимости от основного назначения эксплуатационные стволы бывают главными или вспомогательными. Разведочный ствол выполняет все функции ведения горноразведочных работ: служит для подъема горной

породы на поверхность, спуска и подъема людей, оборудования и материалов, проветривания горных выработок, откачки воды и др. По форме сечения шахтные стволы бывают круглыми и прямоугольными. Стволы разведочных шахт проходят на глубину до 400 м и более. Круглые стволы имеют диаметр в свету 4 и 4,5 .м, а прямоугольные — площадь 8,9; 12,7 и 14,2 м2. Если шахтный ствол не имеет непосредственного выхода на поверхность, его называют слепым.

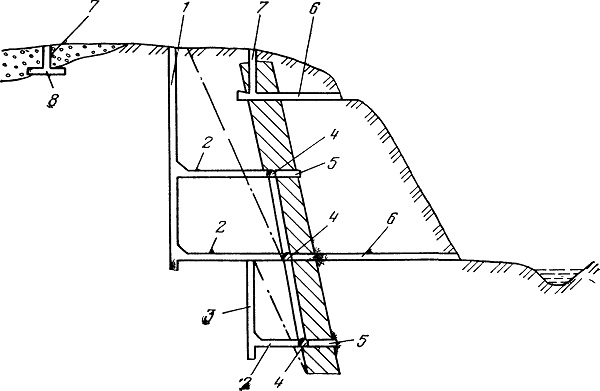

Рис. 1.2. Схема расположения подземных горных выработок:
1 —ствол шахты; 2 — квершлаги; 3 — слепой ствол; 4 — штреки; 5 — орты; 6 — штольни; 7 — шурфы; 8 — рассечка

Шурф — вертикальная неглубокая (до 40 м) горная выработка круглой или прямоугольной формы сечения, пройденная с поверхности. Разведочные шурфы проходят для изучения условий залегания и литологического сложения пород. При инженерных изысканиях шурфы проходят под основание запроектированного сооружения с целью изучения степени сохранности грунтов и их устойчивости, для отбора проб в состоянии естественной влажности и ненарушенной структуры. Площадь сечения шурфов от 1 до 4 м2. Эксплуатационные шурфы проходят для вентиляции шахт (рудников), водоотлива, транспортирования материалов, спуска и подъема людей. Такие шурфы в отличие от стволов шахт имеют глубину не более нескольких десятков метров, оснащаются чаще всего легким вспомогательным подъемом (обычно бадейным) и используются главным образом для целей вентиляции и как запасной выход из подземных выработок.



Восстающий — вертикальная или наклонная горная выработка, проводимая по восстанию залежи (пласта) и служащая для проветривания, передвижения людей, спуска полезного ископаемого или породы, доставки материалов и оборудования, подачи энергии и воды, а также для разведочных целей. Разведочные восстающие проходят длиной до 100 м, имеют одно — три отделения и площадь поперечного сечения до 5 м2 прямоугольной формы. Восстающие, пройденные способом бурения, имеют сечение круглой формы диаметром до 0,8—1,5 м.


Бремсберг — наклонная горная выработка, не имеющая непосредственного выхода на поверхность, пройденная, как правило, по направлению падения пласта или залежи полезного ископаемого и предназначенная для спуска руды или угля на откаточный горизонт шахты. Бремсберг чаще всего оснащается конвейерной установкой (реже канатной откаткой в вагонетках или скипах). На разведочных шахтах бремсберги проходят крайне редко.


Уклон — наклонная горная выработка, не имеющая непосредственного выхода на поверхность и предназначенная для подъема полезного ископаемого. Уклон оснащается так же, как и бремсберг, и проходится, как правило, на угольных шахтах.


Скважина — горная выработки цилиндрической формы глубиной более 5 м, пройденная в горной породе или полезном ископаемом механическими или немеханическими способами бурения. Разведочные скважины предназначены для поиска по-

лезных ископаемых, определения их запасов, качества и условий залегания. На действующих рудниках с помощью скважин уточняются детали геологического строения отдельных участков месторождения, необходимые для правильной его эксплуатации.

Для определения закономерностей геологического строения и правильной экономической оценки месторождения скважины располагают по сетке или разведочным линиям. Кроме разведочных, существуют скважины для эксплуатации нефтяных и газовых месторождений, а также месторождений воды. При отбойке и рыхлении горных пород применяют взрывные скважины для размещения в них зарядов взрывчатого вещества (ВВ). Диаметр разведочных скважин равен 36 ,мм и более. Взрывные скважины бурят диаметром 75 мм и более.

К горизонтальным выработкам относят штольню, квершлаг, штрек, орт и рассечку. Эти выработки имеют небольшой уклон в сторону устья, так называемый уклон равного сопротивления. Он обеспечивает одинаковые усилия на крюке электровоза при движении порожнего состава на подъем, а груженого под уклон. Угол равного сопротивления составляет 0,05 радиан (3°). Наличие уклона создает также направленное движение воды от забоя выработки к устью по водоотводной канавке, проложенной в почве выработки.

Штольня — горизонтальная подземная горная выработка, имеющая непосредственный выход на поверхность, предназначенная для обслуживания горных или разведочных работ. Штольня имеет такое же назначение, как и шахтный ствол. Горизонтальный ствол шахты называют штольней. Штольню проводят в гористой местности.


Квершлаг — горизонтальная подземная горная выработка, не имеющая непосредственного выхода на поверхность, пройденная по вмещающим породам вкрест простирания месторождения и используемая для транспорта, вентиляции, передвижения людей, водоотлива, для прокладки кабелей, труб и линий связи.


Штрек — горизонтальная горная выработка, не имеющая непосредственного выхода на поверхность, пройденная по простиранию наклонно залегающего месторождения или в любом направлении при горизонтальном его залегании. Иногда штреки проводят по пустым породам параллельно линии простирания месторождения. Такие штреки называют полевыми.


Орт — горизонтальная горная выработка, не имеющая непосредственного выхода на поверхность и пройденная вкрест простирания месторождения (при крутом и наклонном падении). При разработке месторождения орты проводят на мощных залежах вкрест их простирания по полезному ископаемому между висячим и лежачим боками. При этом орт может выходить за пределы залежи, соединяя между собой полевые штреки.

Рассечка — короткая горизонтальная подземная разведочная выработка, не имеющая непосредственного выхода на поверхность и пройденная в целях разведки месторождения из шурфов, штолен, штреков и восстающих. Рассечки обычно проходят вкрест простирания пород.
