Планиметр полярный, модель ПП-2к

Планиметр полярный, модель ПП-2к

Планиметр полярный, модель ПП-2к состоит из двух рычагов с полюсным и обводным устройствами и двух кареток со счетными механизмами (рис. 88).

Предназначен для определения механическим способом площадей на планах и картах путем обвода периметра измеряемой площади.

Техническая характеристика

Наибольшая длина обводного рычага, мм........172

Длина полюсного рычага, мм ....192

Точность отсчета по верньеру (в оборотах барабанчика) . .0,001

Точность установки счетных механизмов на обводном рычаге

по верньеру, мм......0,1

Средняя ошибка определения площади размером от 20 см

и более..........1/200 — 1/500

Вес планиметра, кг............0,35

Вес планиметра с футляром, кг 0,6

Отпускная цена, руб......12,50

Изготовитель: Дмитровский электромеханический завод (ст. Турист Московской области).

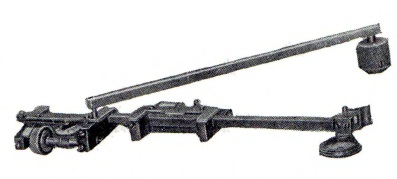

Рис 88. Планиметр полярный ПП-2к
