§ 8.

Понятие о залежах и месторождениях нефти и газа

Залежью нефти и газа называется скопление этих флюидов в коллекторах ловушек, перекрытых покрышками. Совокупность залежей нефти и газа в разных горизонтах разрезах на одной и той же площади называется месторождением. Месторождение из одной залежи Г. А. Габриэлянц называет однозалежным, а из нескольких залежей — многозалежным.

Газ, нефть и вода распределяются внутри ловушки под воз­действием гравитационного фактора в зависимости от величины их плотности. Обычно газ и нефть занимают верхнюю часть ло­вушки, а вода подпирает их снизу, заполняя всю остальную часть резервуара. Газ, как более легкий, располагается над нефтью. Если газа меньше, чем нефти, то скопление его в самой верхней части ловушки называется газовой шапкой. В тех случаях, когда нефти в ловушке значительно меньше, чем газа, и она как бы под­стилает газ, то такое скопление нефти называют нефтяной отороч­кой газовой залежи.

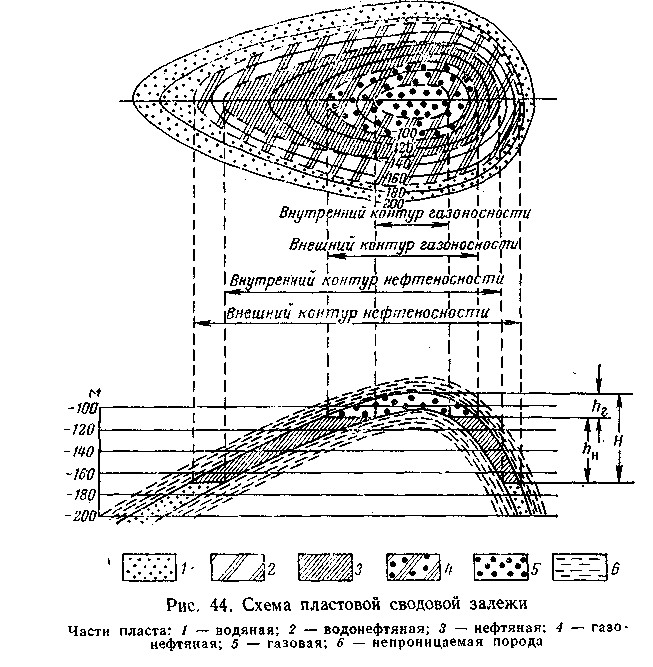

Рассмотрим распределение газа, нефти и воды в ловушке на примере пластовой сводовой залежи (рис. 44).

Граница между нефтью и водой называется водонефтяным контактом (ВНК), между газом и водой в газовых залежах — га­зоводяным контактом (ГВЮ и между газом и нефтью при наличии газовых шапок или нефтяных оторочек — газонефтяным контак­том (ГНК). В пластовых сводовых залежах площадь контакта или газа с водой имеет вид кольца, ширина которого зависит от мощности нефтяного пласта и углов его падения.

Линия пересечения поверхности ВНК с кровлей нефтеносного пласта называется внешним контуром нефтеносности, а с подош­вой — внутренним контуром нефтеносности (см. рис. 44). В газо­вых залежах соответственно будут внешний контур газоносности и внутренний контур газоносности. Для массивных залежей внут­ренние контуры нефтеносности или газоносности отсутствуют, так как вода расположена под всей залежью.

Расстояние от самой верхней точки кровли продуктивного пласта до водонефтяного или газоводяного контакта — высота залежи (Я), до газонефтяного контакта — высота газовой шапки (hr); расстояние от газонефтяного контакта до водонефтяного — высота нефтяной части залежи (/1Н).

Графически залежь обычно изображается на структурных кар­тах по кровле и подошве продуктивного пласта и на профилях. На структурных картах границы залежей определяются поло­жением внешних и внутренних контуров нефте- и газоносности.
