Эксплуатация и обслуживание интегральных и петлевых реакторов на быстрых нейтронах



 При интегральной компоновке оборудования вся биологическая защита сосредоточена главным образом вокруг основного бака. Отпадает необходимость создания, как это имеет место в петлевом варианте, герметичных боксов с отдельной защитой для размещения в них оборудования каждой петли. Не требуется также замкнутой системы вентиляции отдельных боксов, разветвленной системы пожаротушения радиоактивного натрия в каждом боксе, страховочных кожухов, электрообогрева и теплоизоляции на трубопроводах. Пожаробезопасность обеспечивается наличием двух стенок (основной бак и страховочный кожух) между активным натрием и воздухом.

В то же время из-за сложности измерения расхода в первом контуре и значительного запаздывания обратной связи возникает необходимость создания специальной системы управления, учитывающей эти факторы.

Петлевой вариант конструкции реактора имеет преимущества с точки зрения обслуживания и ремонта, поскольку с помощью

рационально расположенной арматуры любую петлю можно выключить из работы и снизить активность при работающем реакторе.

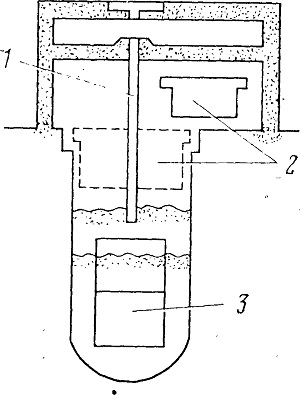

Рис. 3.17. Схема перегрузки по типу «горячей камеры»:
1 — механизм перегрузки; 2 — выемная пробка реактора; 3 — активная зона

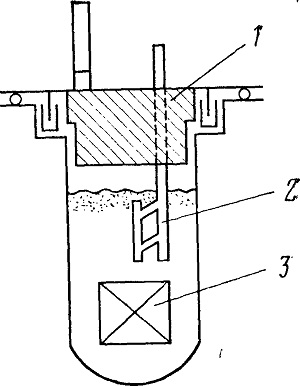

Рис. 3.18. Схема перегрузки с одинарной поворотной пробкой:
1 — поворотная пробка; 2 — манипулятор; 3 — активная зона
