 АЭС. Конструкция ТВС реакторов, охлаждаемых жидким металлом

Конструкция профилирующих устройств расхода теплоносителя по ТВС (АЭС)

 Регулировку расхода теплоносителя в активной зоне реактора на быстрых нейтронах обычно осуществляют путем разделения ТВС по зонам. Так, в реакторе «Феникс» активная зона подразделяется на 16 зон расхода натрия: 6 зон во внутренней топливной зоне, 4 зоны в наружной топливной зоне, 3 зоны в радиальной зоне воспроизводства, 1 зона в регулирующих стержнях, 1 зона в экспериментальных ТВС, помещенных в активной зоне, 1 зона в сборках стальной защиты. Нагрев натрия в наиболее горячих ТВС при линейном энерговыделении 430 Вт/см достигает 700 °С. Для достижения одинакового перепада давления по активной зоне (около 0,5 МПа) расход натрия изменяется от 25 кг/с в центральной ТВС до 0,2 кг/с в сборке стальной защиты. Поток натрия входит в ТВС в радиальном направлении (рис. 2.21), причем натрий вначале проходит через втулки, в боковых поверхностях которых имеются прорези, а длина которых зависит от зоны регулирования.

Обычно для распределения теплоносителя между ТВС активной зоны, зоны воспроизводства и хранилищем служит напорная камера с коллекторами (рис. 2.22). Конструктивно напорная камера представляет собой две перфорированные плиты, соединенные обечайкой и гильзами. Гильзы, кроме того, служат для установки и крепления коллекторов. Патрубки на обечайке служат для подачи теплоносителя от насосов. В напорной камере устанавливаются также дроссели, дозирующие расход теплоносителя на охлаждение внутренних экранов, внутрикорпусной защиты, корпуса и других внутрикорпусных узлов. Для более равномерного распределения теплоносителя по всему объему напорной камеры внутри нее ставится перфорированная обечайка.

В гильзах напорной камеры устанавливаются и крепятся своими хвостовиками коллекторы, выполненные обычно для различного числа ТВС ( от одной до девяти) (рис. 2.23). Хвостовики коллекторов уплотняются различными типами уплотнений, как правило, спиральными.

Теплоноситель из напорной камеры через отверстия в гильзах и хвостовиках коллекторов поступает по кольцевому зазору в распределительную камеру коллекторов. Распределение теплоносителя по ТВС производится с помощью системы дросселирования пропорционально тепловыделению в сборках (рис. 2.24, 2.25). Изменение расхода теплоносителя осуществляется уменьшением или увеличением числа открытых отверстий в хвостовике сборки, изменением длины запиточного пространства коллектора. Число откры-
тых отверстий уменьшается обычно от центра активной зоны к периферии по мере возрастания порядкового номера дросселя в пределах каждой зоны дросселирования.

Наряду с профилированием расхода по отдельным зонам для выравнивания поля температур применяется профилирование концентрации ядерного топлива по радиусу активной зоны. Обычно активную зону разбивают на две области с топливом разного обогащения (см. рис. 2.17).

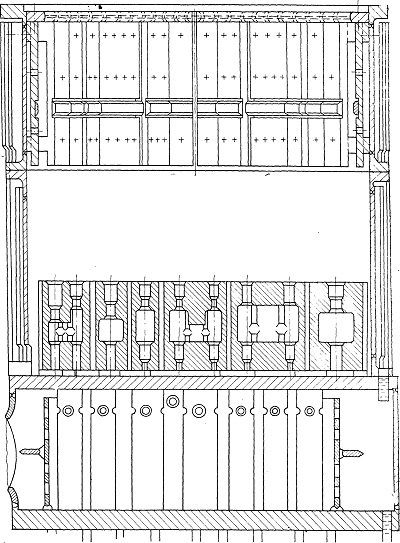

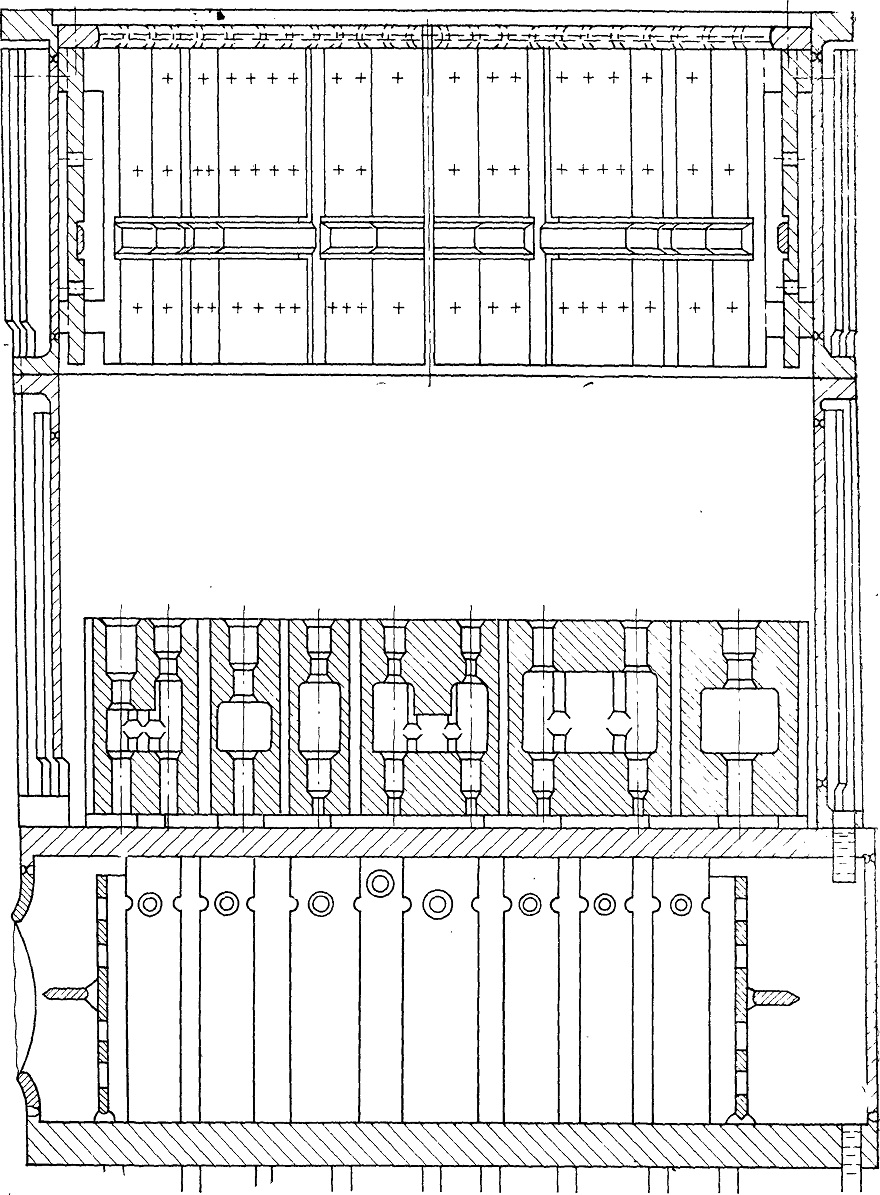

Рис. 2.22. Конструкция напорной камеры активной зоны с коллекторами

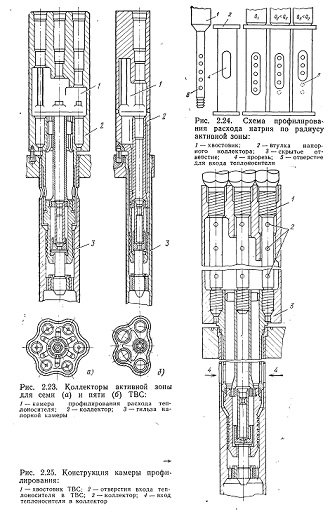

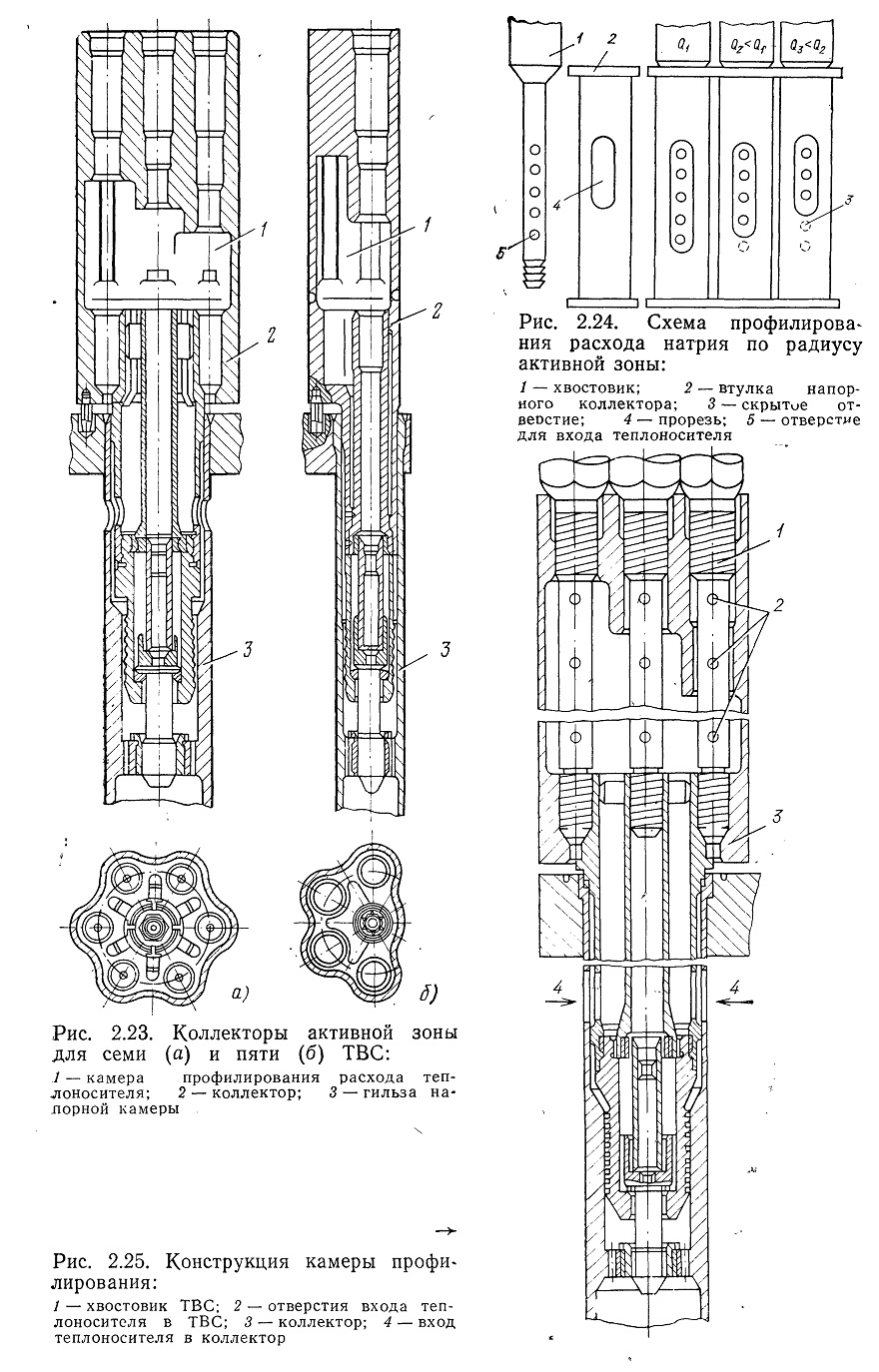

Рис. 2.23- 2.25
