УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ЗВОНКОВ

Установка звонков — дело несложное. Все дома- новостройки снабжены централизованной низковольтной сетью (напряжение около 6 В), к которой подсоединены все квартирные звонки.

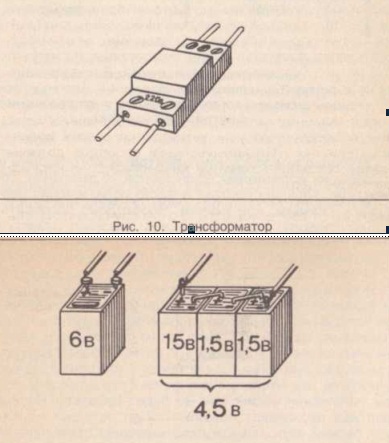

В домах старых или индивидуальных ток низкого напряжения получают из обычной сети 220 В с помощью трансформатора. Трансформатор является устройством, которое понижает входной ток напряжением 220 В на выходной напряжением 4,5—8 В (рис. 10). С одной стороны к клеммам трансформатора присоединяются два провода сети с напряжением 220 В, с другой стороны имеются три клеммы (в зависимости от требуемого напряжения); две из них подключают к внутренней сети, получая напряжение 8 или 4,5 В (схема показана на корпусе трансформатора).
В клеммы с обеих сторон вставляются оголенные и слегка очищенные мелкозернистой наждачной бумагой концы проводов, которые зажимаются сверху крепящими головками. Оголенные части проводов должны целиком входить в клеммы и не выступать из корпуса трансформатора.
При желании можно также изготовить установку, не зависящую от городской сети. В этом случае в качестве источника тока применяется аккумулятор с напряже
нием 6 В или три сухие батареи по 1,5 В, подключаемые последовательно, что дает общее напряжение порядка 4,5 В (рис. 11). Схема установки звонка не отличается сложностью и состоит из трех основных элементов (рис.
12, а): наружной кнопки, звонка или гонга, аккумуляторной батареи или трансформатора внутри квартиры. Присоединение звонка или гонга заключается в подключении низковольтных проводов к двум клеммам на корпусе звонка или гонга. При установке гонга необходимо следить за тем, чтобы он находился в строго вертикальном положении, иначе гонг не будет работать. Если в квартире проживают пожилые люди, которых нервирует резкий звук звонка, либо имеющие ослабленный слух, то можно (помимо звонка или гонга) параллельно подключить сигнальную лампочку напряжением 6 В или вообще заменить звонок такой лампочкой. Таким образом, во время звукового сигнала или вместе с ним будет загораться лампочка (рис. 12, б). Лампочку необходимо приобрести вместе с патроном, который следует подключить к сигнальной цепи. Сигнальную лампочку можно оригинально оформить, используя, например, автомобильный указатель поворота. Конструкция обычных звонков весьма проста, она содержит электромагнит, якорь, прерыватель и металлический гонг (рис. 13).


Рис. 11. Аккумулятор напряжением 6В и способ подключения его к приборам с напряжением 4,5В

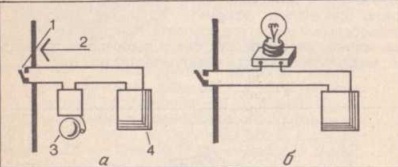

Рис. 12: а — схема установки электрического звонка: 1 — кнопка; 2 — квартира; 3 — звонок; 4 — источник тока; б — схема сигнального устройства с использованием лампочки вместо звонка

Обычные повреждения электрического звонка и способы их устранения. Если звонок не действует, то, возможно, нарушен контакт в месте подключения проводов к клеммам или винтам. Необходимо проверить, все ли провода подключены, и с помощью отвертки

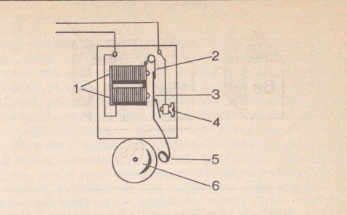

Рис. 13. Принцип действия электрического звонка: 1 — электромагниты; 2 — пружина якоря; 3 — якорь; 4 — регулировочный винт; 5 — молоточек; 6 — гонг

завернуть все винты, которыми закреплены провода. Если произошло короткое замыкание в обмотке катушки, катушку надо сменить.
Если звонок действует с перерывами — значит загрязнены или повреждены контакты между якорем и электромагнитом: в этом случае их необходимо зачистить мелкозернистой наждачной бумагой, причем если обнаружится искривление пружины якоря, то следует пальцем пригнуть ее в ту или иную сторону и в процессе исправления проверить работу звонка.
Если звонок не работает или слышны один или два отдельных удара, то, видимо, разрегулировался ход якоря; в этом случае следует немного отвернуть регулирующий винтик так, чтобы он касался отсоединившейся пружины якоря. В ходе постепенного регулирования кто-либо из помощников должен время от времени нажимать кнопку звонка. Как только звонок начнет действовать правильно, можно регулирование закончить.
