Контрольные измерения характеристик канала проводятся для выявления устойчивости важнейших параметров канала во времени. Измеряются следующие высокочастотные характеристики: уровни передачи и приема, частотная характеристика вносимого затухания канала и запас стабильности по перекрываемому затуханию.

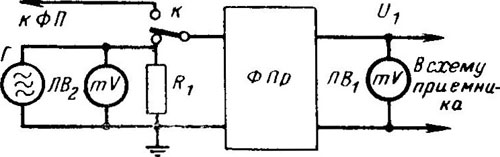

Рис. 10. Схема измерения уровня приема.

Уровни передачи и приема измеряются как при ежемесячных проверках. При измерении уровней приема ламповым вольтметром на входе аппаратуры и на выходе высокочастотного кабеля, нагруженного на 100 ом, показания будут правильными, если напряжение помехи будет меньше напряжения сигнала в 2,5—3 раза. Если это соотношение будет меньше, приемный уровень определяют более сложным способом. Измерения производят на входе и выходе фильтра приема (ФПр) аппаратуры связи. Вначале ламповым вольтметром ЛBX (рис. 10) измеряют напряжение приходящего с линии сигнала U1 на выходе фильтра приема. Затем ключом к отключают аппаратуру от высокочастотного кабеля, нагружают ее со стороны входа на сопротивление R= 100 ом и на вход фильтра приема подают от генератора Г сигнал с частотой, равной несущей или контрольной частоте противоположного полукомплекта. Величину сигнала по вольтметру ЛВХ устанавливают равной U1. Затем ламповым вольтметром ЛВ2 измеряют напряжение U2 на нагрузке 100 ом. Уровень приема определяют как Во втором случае уровень помех будет отрицателен.

Уровень помех измеряют на выходе приемного фильтра при выключенном передатчике па противоположном конце. По измеренным уровням передачи, приема и помех строится диаграмма уровней, которая сравнивается с паспортной. Для определения запаса стабильности между высокочастотным кабелем и аппаратурой на обоих концах тракта включают магазины затуханий с характеристическим сопротивлением 100 ом и пределами изменения затухания 0—5,0 неп. При нулевом затухании магазинов осуществляется соединение абонентов и проверяется телефонный разговор. Затем ступенями по 0,2 неп вводят затухание на одном конце канала до тех пор, пока связь не «будет прервана отказом автоматики и нарушением соединения канала или невозможностью ведения телефонного разговора.

При нарушении связи затухание уменьшается на 0,2 неп, дается отбой и вновь проверяется прохождение вызова и телефонный разговор. Если вызов при этом не проходит, необходимо уменьшать затухание магазина ступениями по 0,2 неп до прохождения вызова. Максимальное дополнительное затухание, установленное на магазине, при котором вызов еще проходит и телефонный разговор возможен, определяет запас стабильности канала в данном направлении. Запас стабильности в обратном направлении определяется в той же последовательности введением дополнительного затухания на другом конце канала. Если запасы стабильности в прямом и обратном направлении различны, то запас стабильности канала будет определяться меньшей величиной.

Частотная характеристика вносимого затухания тракта снимается по схеме рис. 11. Перед измерением необходимо собрать схему, включить измерительную аппаратуру и дать ей прогреться в течение 10—15 мин. В полосе рабочих частот каналов характеристика снимается с интервалом в 1 кгц, на расстоянии 1±6 кгц от краев рабочей полосы — с интервалами 2 кгц. Обычно измерение производят при отсутствии постоянной телефонной связи, используя для связи аппаратуру проверяемого канала в перерывах между измерениями. Аппаратура связи в момент измерения отключается от высокочастотного кабеля и нагружается на сопротивление R1 = 100 ом (рис. 11). Когда измерительные приборы прогреются, с передающего конца (подстанции Л) вызывают противоположную подстанцию и убедившись, что на ней все готово к измерениям, договариваются о времени передачи сигнала первой частоты, записанной в таблице, после чего отключают ключами кг и к2 аппаратуру связи от высокочастотного канала на обоих концах. Точно в указанное время с помощью ключа к1 подключают высокочастотный генератор вначале на сопротивление

100 ом, устанавливая заданную частоту и напряжение, а затем к линии. По истечении 1 мин несколько раз кратковременно прерывают сигнал для того, чтобы на приемном конце (подстанция Б) можно было бы убедиться, что принят нужный сигнал, а не помеха. Затем канал отключают от генератора, подключают полуком-плект и ожидают вызов. На приемном конце записывают показание вольтметра, а после пульсации и пропадания сигнала полукомплект подключают к линии, вызывают подстанцию А и сообщают о готовности к приему сигналов. Через 1 мин после отбоя вновь дается первый сигнал на время 30 сек, а затем все последующие частоты продолжительностью по 15 сек. Окончив передачу очередного сигнала, отключают генератор от высокочастотного кабеля, нагружают его на сопротивление 100 ом, устанавливают частоту согласно таблице и записывают показание прибора.

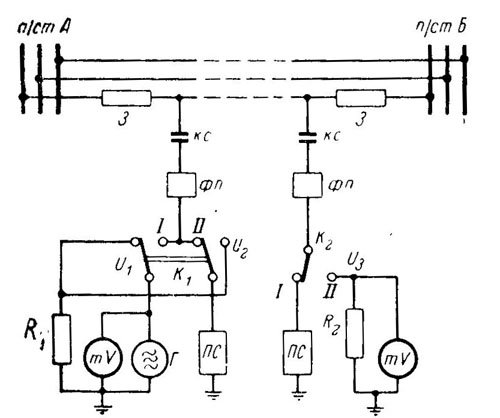

Рис. 11. Схема измерения вносимого затухания высокочастотного тракта.


Затем подключают генератор к линии, записывают показание прибора U2. На приемном конце записывают напряжение U3 на сопротивлении R2=100 ом. Для контроля принимаемых частот после каждой пятой частоты несколько раз кратковременно прерывают сигнал манипуляцией ключа К\. После передачи последнего сигнала также осуществляется кратковременная манипуляция ключом К1 после чего ключ переводится в положение II и ожидается вызов, который должен следовать с приемной стороны.

По данным расчетов строят частотную характеристику затухания высокочастотного тракта, которая сравнивается с характеристикой, помещенной в паспорте канала. Если отклонение затухания в рабочей полосе канала превышает ±0,2 неп, необходимо выявить причину, обратив особое внимание на схему электрической сети и положение выключателей и разъединителей во время измерений.

При контрольных измерениях низкочастотных характеристик измеряют величину остаточного затухания, амплитудную и частотную характеристики остаточного затухания, устойчивость, расхождение частот и помехозащищенность.

Контрольные измерения низкочастотных характеристик телефонного канала удобнее всего выполнять измерительными чемоданами, содержащими генератор звуковых частот (с внутренним сопротивлением 600 ом и ступенчатой перестройкой по диапазону частот), и указателем уровня с 600-омным и высокоомным входом.
