9.2.2.

Назначение и условия эксплуатации двигателей основного исполнения

Асинхронные двигатели серии 4А основного исполнения предназначены для работы от сети трехфазного переменного тока частотой 50 Гц.

Нормальные значения климатических факторов внешней среды принимаются в соответствии с ГОСТ 15543-70, при этом запыленность воздуха не должна быть более

10 мг/мэ для АД со степенью защиты IP44 климатических исполнений У2, УЗ, УХЛ4, У5 и более 2 мг/м3 для АД со степенью защиты IP23.

Условия эксплуатации АД в части воздействия механических факторов внешней среды - по группе Ml ГОСТ 17516-72.

Условия транспортирования АД в части воздействия механических факторов — С по ГОСТ 23216-78, в части воздействия климатических факторов — 5 по ГОСТ 15150-69.

Условия хранения упакованных АД для макроклиматических районов с умеренным климатом — 2, для макроклиматических районов с тропическим климатом — 6 по ГОСТ 15150-69.

Двигатели мощностью от 0,06 до 0,37 кВт изготовляют на номинальные напряжения 220 и 380 В:

мощностью от 0,55 до 11 кВт — 220, 380 и 660 В;

мощностью от 15 до ПО кВт - 220/380 и 3S0/660 В;

мощностью от 132 до 400 кВт -380/660 В.

Двигатели мощностью до 11 кВт выпускаются с тремя, а по заказу потребителя — с шестью выводными концами. Соединение обмотки — треугольник или звезда.

Двигатели мощностью выше 15 кВт изготовляют с шестью выводными концами. Соединение обмотки — треугольник или звезда.

Исполнение АД по степени защиты (ГОСТ 17494-72), способу монтажа (ГОСТ 2479-79) и способу охлаждения (ГОСТ 20459-75) для различных высот оси вращения приведено в табл. 9.1.

Класс вибрации АД (по ГОСТ 16921-83) в зависимости от высоты оси вращения приведен в табл. 9.2.

Средние значения уровня шума АД в зависимости от высоты оси вращения и синхронной частоты вращения приведены в табл. 9.3.

Показатели надежности АД: средний срок службы — не менее 15 лет при наработке 4000 ч; средний срок службы до первого капитального ремонта — 8 лет при наработке 20000 ч; вероятность безотказной работы — не менее 0,9 за 10000 ч.

Увязка мощностей АД серии 4А основного исполнения с установочными размерами в зависимости от степени защиты и числа полюсов, определенная ГОСТ 19523-81, приведена в табл. 9.4 и 9.5.

Исполнение двигателя по способу монтажа

Степень защиты

Высота оси вращения, мм

Способ охлаждения

IM1081, IM1082 IM2081, IM2082

IM1001, IM1002 IM2001, IM2002

IM2181, IM2182 IM3081

IM3011, IM3012 IM3O31, IM3032

IM3011, IM3012 IM3031, IM3032

IM3681, IM3682 IM1001, IM1002

IP44, IP54

IP44

IP44, IP54 IP44, IP54

IP44, IP54

IP44

IP44, IP54 IP23

50-250

280-355

50-90 50-180

200-250

280

50-100 160-355

ICA014J

ICA0141

ICA0141 ICA0141

ICA0141

ICA0141

ICA0141 ICA01









Исполнение



Высота

оси вращения, мм

двигателя

50-71

80-132

160-225

250

280-355

Нормальной точности Повышенной точности

1,12 0,71

1,8 1,12

2,8 1,8

4,5 2,8

4,5

Таблица 9.1

Таблица 9.2. Классы вибрации асинхронных двигателей

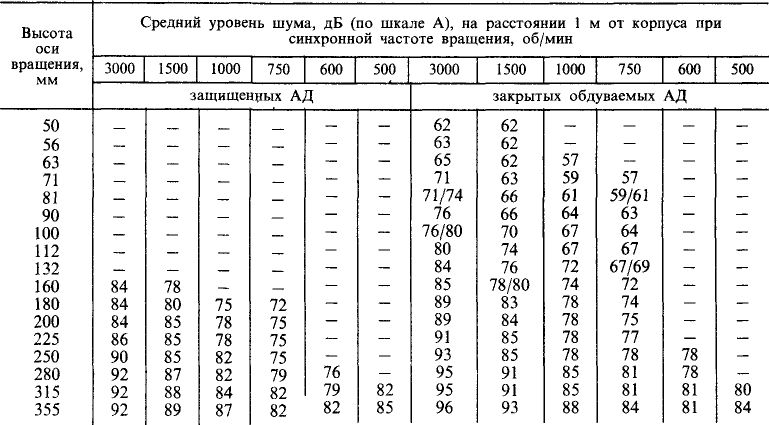

Таблица 9.3

Примечания: 1. Значения, указанные в числителе дроби, относят к АД меньшей мощности при данной высоте и частоте вращения, а в знаменателе - к большей мощности. 2. Допуск +3 дБ.

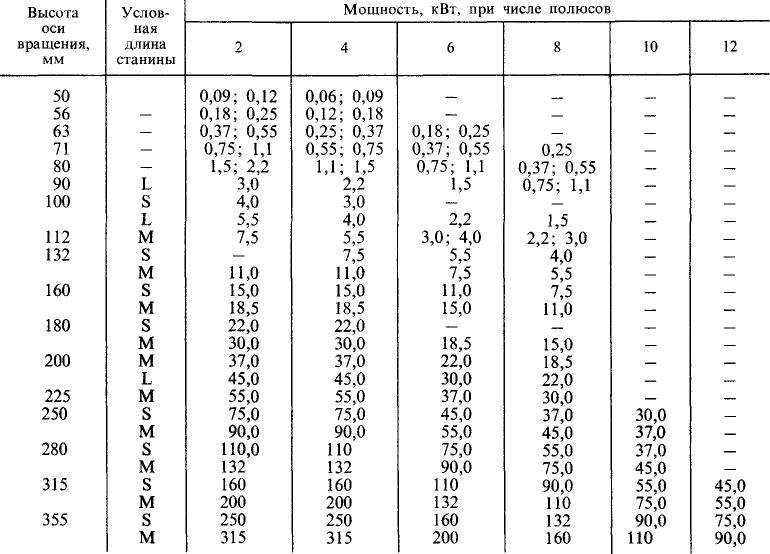

Таблица 9.4. Увязка мощностей с установочными размерами для двигателей основного

исполнения, степень защиты IP44

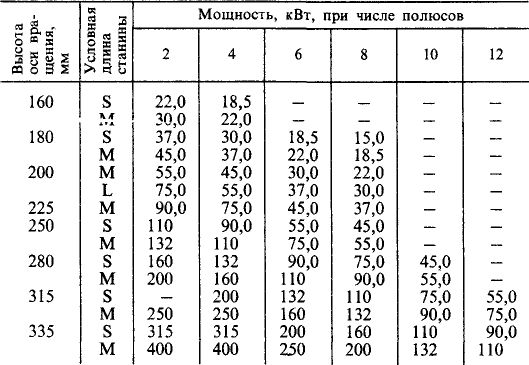

Таблица 9.5. Увязка мощностей с установочными размерами для двигателей основного исполнения, степень защиты IP23
