4.5.4.

Стержневые волновые обмотки машин переменного тока

В современных машинах переменного тока волновыми выполняют только двухслойные стержневые обмотки статоров машин большой мощности, например крупных вертикальных гидрогенераторов, и стержневые обмотки фазных роторов асинхронных двигателей мощностью более 50 — 60 кВт. Эти виды обмоток различаются как по конструкции, так и по схемам соединений.

В статорах мощных многополюсных гидрогенераторов для достижения нужного коэффициента кр применяют стержневую волновую обмотку с дробным q со знаменателем дробности d = 5; 7 и более. Обмотка

обычно соединяется в несколько параллельных ветвей и имеет сложное чередование катушечных групп в периоде.

Стержневые волновые обмотки фазных роторов (рис. 4.12) асинхронных двигателей выполняются с диаметральным шагом и в большинстве машин — с укороченными переходными шагами (см., например, шаги 10—16; 19 — 24 и т. д. на схеме рис. 4.12). Находят применение также и другие разновидности стержневых волновых обмоток роторов, например обмотки с удлиненными переходными шагами, обмотки с переходными стержнями, выполняющими роль перемычек в схеме, обмотки с дробными числами пазов на полюс и фазу (рис. 4.13, 4.14). Для облегчения составления и проверки схем

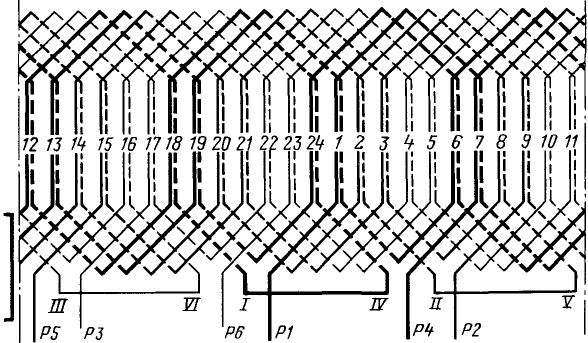

Рис. 4.12. Схема стержневой волновой обмотки фазного ротора асинхронной машины

с укороченными переходными шагами, z = 24, 2р = 4, q = 2:

/, //, /// — начала перемычек; IV, V, VI — концы перемычек

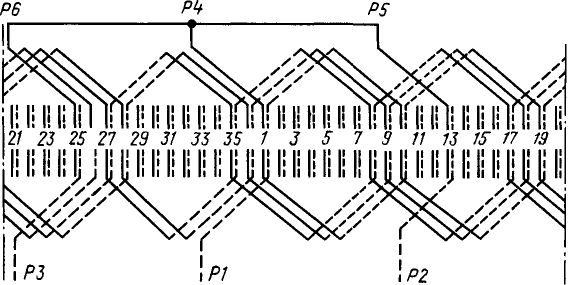

Рис. 4.13. Схема соединения одной фазы стержневой волновой обмотки ротора асинхронной машины с переходными стержнями, г = 36, = 4, q = 3

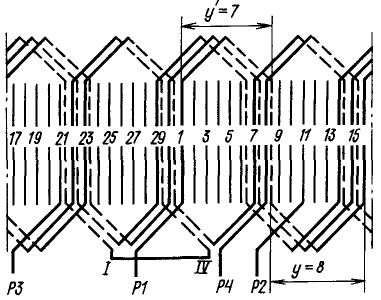

Рис. 4.14. Схема соединения одной фазы стержневой волновой обмотки ротора асинхронной машины при дробном числе пазов на полюс и фазу, z = 30, = 4, q = 2'/2:

у — шаг обмотки со стороны выводов; у' — шаг обмотки со стороны, противоположной выводам

Рис. 4.15. Схема одно-двухслойной трехфазной обмотки, z = 48, 2р = 4, q = 4

стержневых волновых обмоток фазных роторов разработаны таблицы с указанием номеров пазов, в которых располагаются начальные и конечные стержни фаз и стержни, соединенные перемычками.





4.5.5.

Обмотки для механизированной укладки

Современные обмоточные станки позволяют укладывать только обмотки статоров, не требующие поднятия шага на заключительной стадии укладки. Такими обмотками являются однослойные концентрические (см. п. 4.5.1), одно-двухслойные (рис. 4.15) и двухслойные концентрические (рис. 4.16).

Катушечная группа одно-двухслойной обмотки содержит катушки с различным числом витков: одинарным — малые катушки и двойным — большие катушки. Общее число катушек в каждой катушечной группе составляет q — N5^, где N^K - число больших катушек в группе. В трехфазных машинах нашли применение одно-двухслойные обмотки только с одной большой катушкой

в группе. В двухфазных машинах используются одно-двухслойные обмотки с большим числом q (см. § 4.6).

Двухслойная концентрическая обмотка (рис. 4.16) строится на базе обычной двухслойной путем изменения последовательности соединений в лобовых частях. Она может быть выполнена вразвалку по типу однослойных концентрических обмоток.
