ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ВЫЕЗД ИЗ ГРЯЗИ

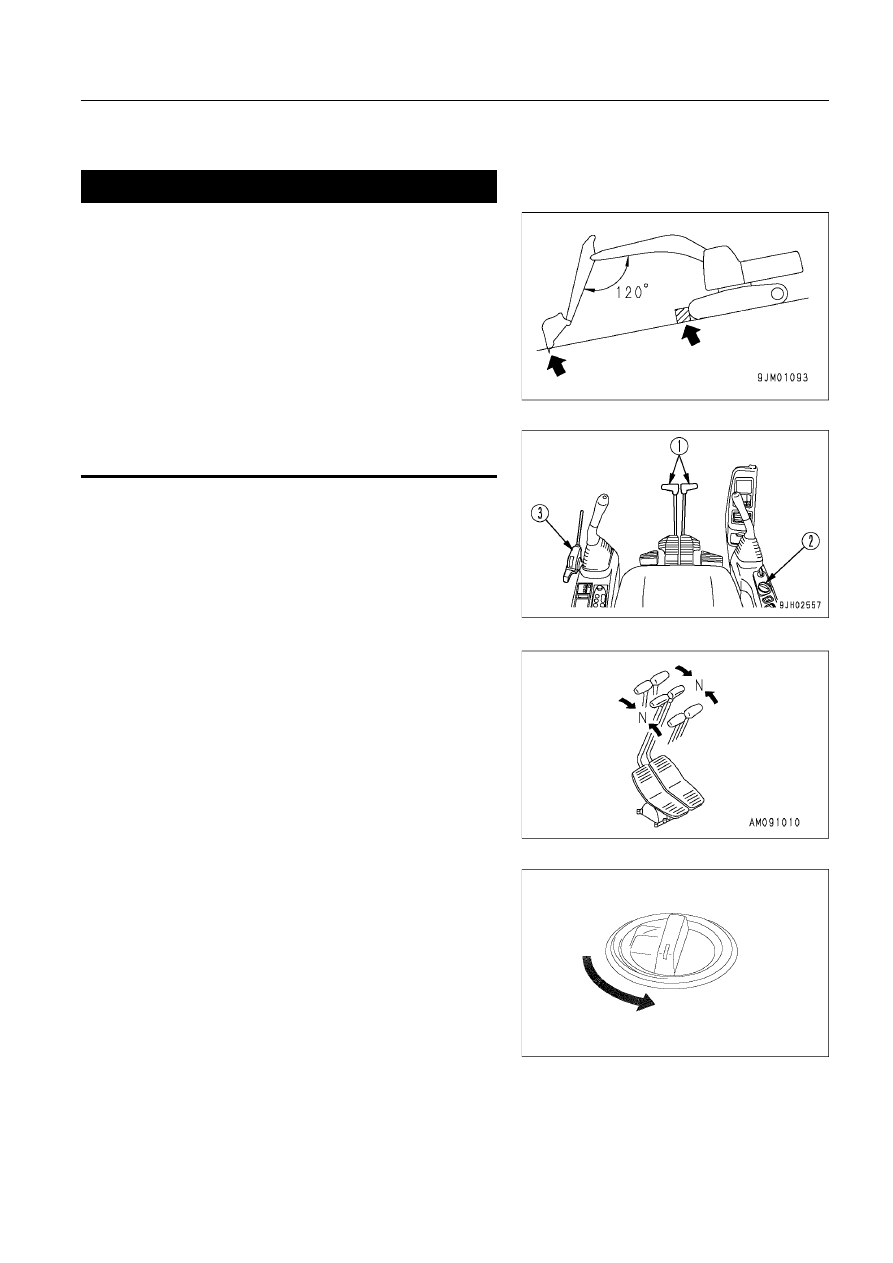

Постоянно следите за тем, чтобы не завязнуть в грязи. Если
машина все же завязла в грязи, действуйте следующим обра-
зом, чтобы вывести ее из вязкого места.
Следите за тем, чтобы во время работы машина не завязла в
грязи. Если вы все же завязли в грязи, то действуйте следую-
щим образом, чтобы выбраться оттуда:

•

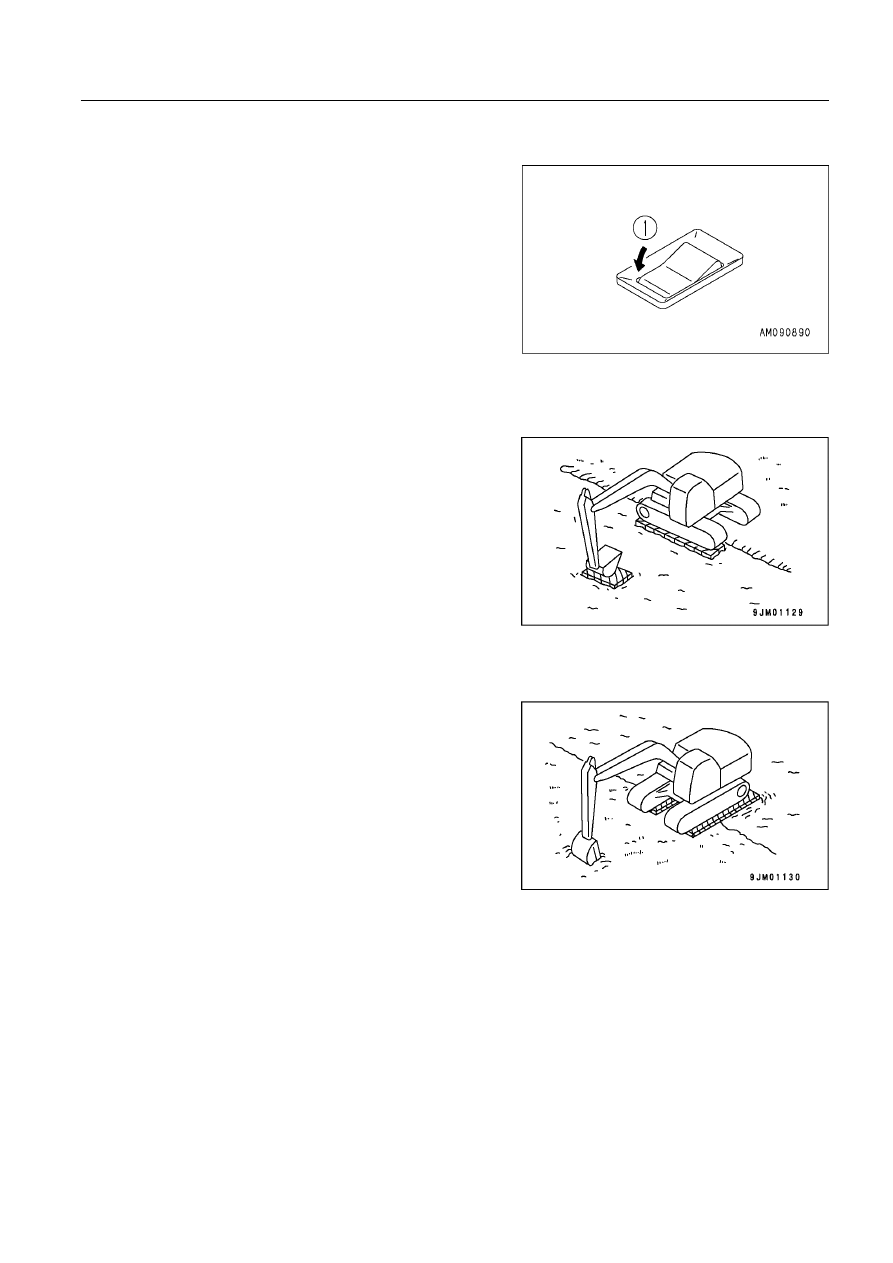

Установите двухпозиционный переключатель увеличения
силы резания в положение (1). Это увеличит толкающее уси-
лие стрелы и поможет машине выбраться из вязкого места.

ЕСЛИ ЗАВЯЗЛА ОДНА ГУСЕНИЦА

ПРИМЕЧАНИЕ
Чтобы приподнять машину при помощи стрелы или рукоя

ти, обязательно уприте в грунт нижнюю часть ковша. (Ни

когда не упирайтесь в грунт зубьями). Угол между стрелой
и рукоятью должен составлять 90
110°. Соблюдайте то же
правило, применяя ковш, развернутый в противоположном
направлении.

Если в грязи завязла только одна гусеница, приподнимите эту
гусеницу при помощи ковша, после чего подложите доски или
бревна и выведите машину из вязкого места. При необходимо-
сти подложите доску и под ковш.

ЕСЛИ ЗАВЯЗЛИ ОБЕ ГУСЕНИЦЫ

Если обе гусеницы завязли в грязи и машина, буксуя, не может
сдвинуться с места, действуйте в описанном выше порядке: под-
ложите бревна или доски, упритесь ковшом в грунт, задействуй-
те рукоять как при выемке грунта, и установите рычаг управле-
ния передвижением в положение ПЕРЕДНИЙ ХОД, чтобы вытя-
нуть машину из вязкого места.

3
110

ЭКСПЛУАТАЦИЯ

РЕКОМЕНДУЕМЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Используя различное дополнительное рабочее оборудование, можно расширить приведенный ниже перечень работ.

РАБОТА ОБРАТНОЙ ЛОПАТОЙ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

Обратная лопата удобна для выемки грунта, находящегося ниже
опорного уровня машины.

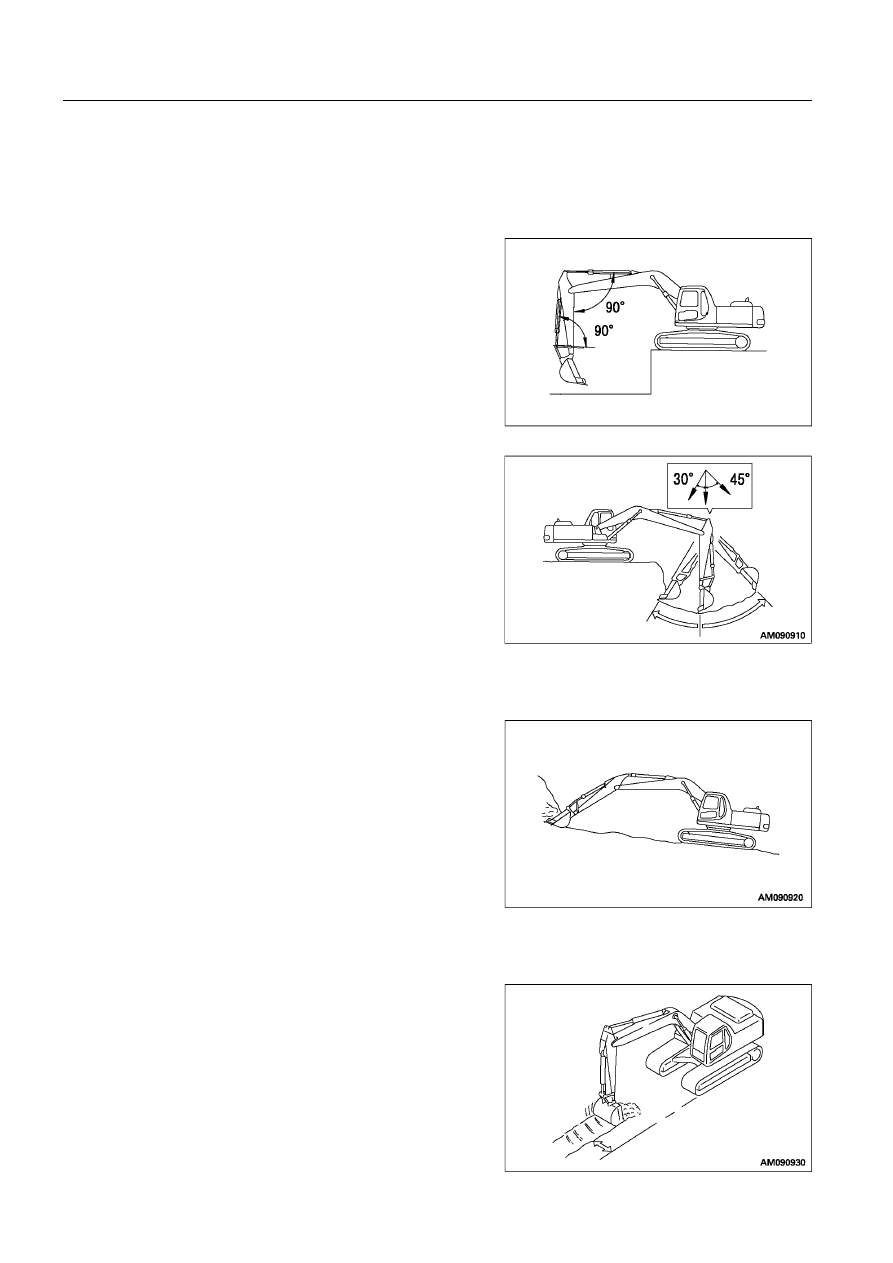

При положении машины, показанном на рисунке справа, мак-
симальное рабочее усилие при выемке грунта, создаваемое
каждым цилиндром, достигается в том случае, если угол между
цилиндром ковша и звеном подвески ковша, а также между ци-
линдром рукояти и рукоятью составляет 90°.

Для обеспечения оптимальной производительности экскаватор-
ных работ следите, чтобы этот угол оставался неизменным.

Рабочая амплитуда рукояти при выемке грунта составляет 45° при
перемещении от машины и 30° при перемещении к машине.

В зависимости от глубины выемки амплитуда может изменять-
ся, тем не менее, старайтесь не превышать указанные пределы
и не перемещать цилиндр до конца хода.

РАБОТА ПРЯМОЙ ЛОПАТОЙ

Прямая лопата удобна для выемки грунта, находящегося выше
опорного уровня машины. Для работы прямой лопатой необхо-
димо переставить ковш, развернув его в обратном направлении.

РЫТЬЕ КАНАВ И ТРАНШЕЙ

Для эффективного рытья траншей необходимо навесить ковш,
соответствующий ширине траншеи, и расположить гусеницы
параллельно линии прокладки траншеи.

При прокладке широкой траншеи необходимо сначала отрыть
грунт по обеим сторонам траншеи, а затем по ее центру.

Параллель

3
111

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПОГРУЗОЧНЫЕ РАБОТЫ

Чтобы повысить эффективность работы в местах, где угол по-
ворота платформы ограничен, расположите самосвал так, что-
бы оператор хорошо видел его.

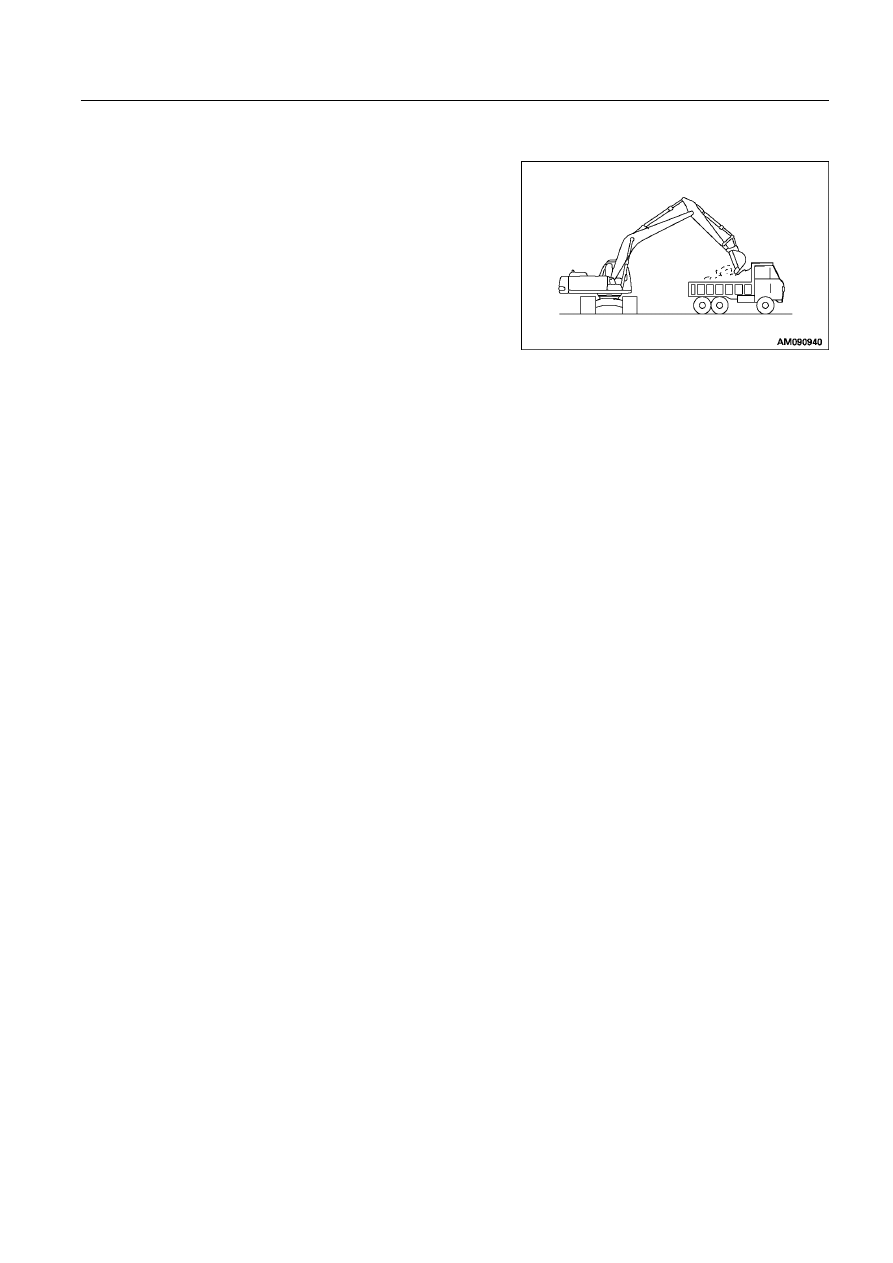

Можно упростить и увеличить загрузку самосвала, если загру-
жать кузов сзади, а не сбоку.

3
112

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ЗАМЕНА И ПЕРЕСТАНОВКА КОВША

<

 ПРЕДУПРЕЖДЕНИЕ

•

При забивании пальцев молотком отлетающие частицы металла могут попасть в глаза и вызвать се

рьезную травму.
На время проведения таких работ обязательно надевайте защитные очки, каску, перчатки и другие
средства защиты.

•

Сняв ковш, придайте ему устойчивое положение.

•

Если с силой бить по пальцам, то они могут вылететь и ранить кого
либо из окружающих, поэтому
следите за тем, чтобы поблизости никого не было.

•

Снимая палец, стойте сбоку и тщательно следите за тем, чтобы не встать позади ковша, а также за
тем, чтобы ступня или любая другая часть тела не оказалась под или за ковшом.

•

Снимая или устанавливая палец, тщательно следите за тем, чтобы не прищемить кисти рук.

•••••

При совмещении отверстий ни в коем случае не вставляйте пальцы рук в отверстия под пальцы ковша.

Остановите машину на ровной и твердой горизонтальной площадке. При совместной работе согласуйте сигналы с
напарником и соблюдайте все предписанные меры предосторожности.

ЗАМЕНА

1. Расположите ковш так, чтобы он касался ровной горизон-

тальной поверхности.

ПОЯСНЕНИЕ
Перед снятием пальцев расположите ковш так, чтобы он слегка
касался грунта.
Если слишком сильно упереть ковш в грунт, то снятие пальцев
из-за увеличившегося сопротивления будет затруднено.

ПРИМЕЧАНИЕ
Сняв пальцы, убедитесь, что на них нет песка и грязи и что
уплотнения втулок с обеих сторон не повреждены.

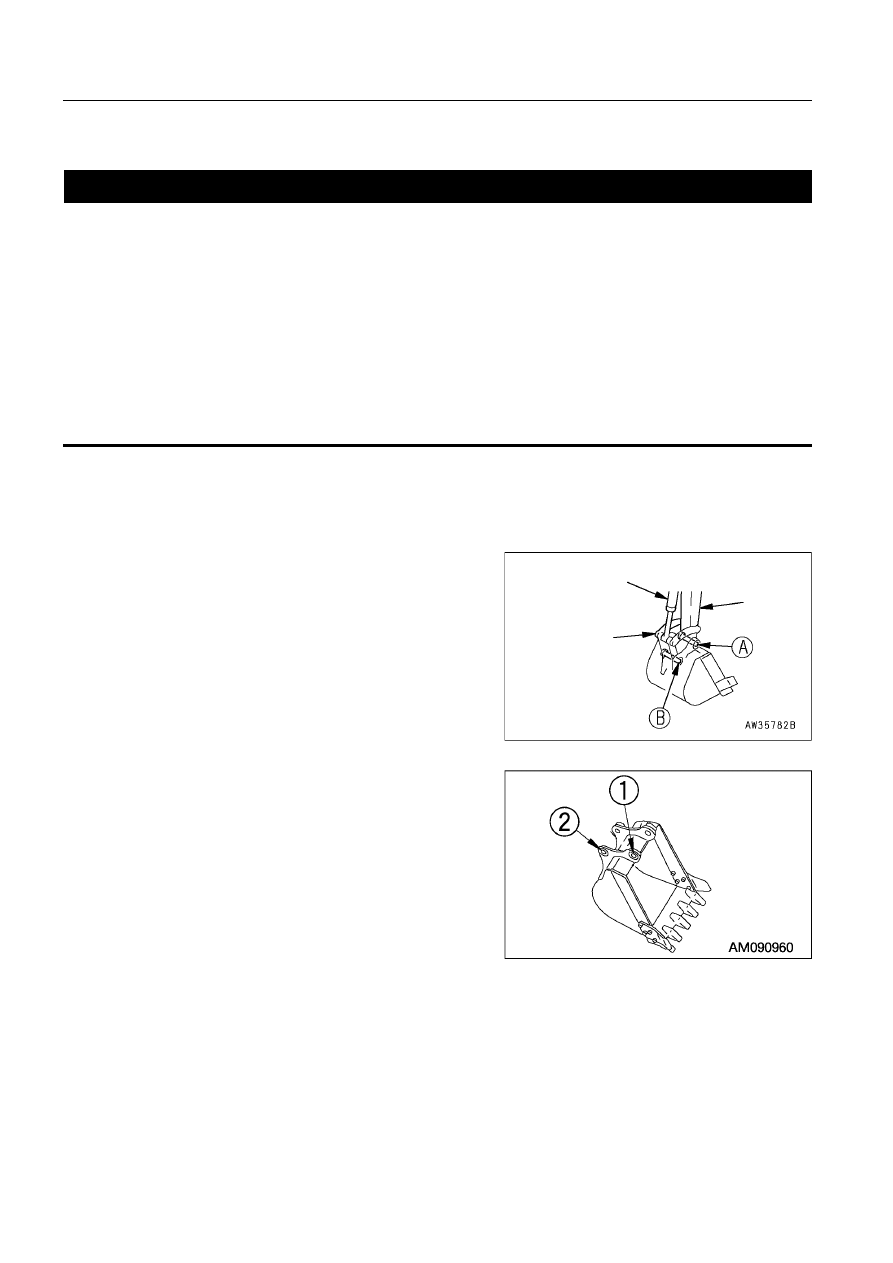

2. Снимите сдвоенную гайку со стопорного болта каждого

пальца рукояти и звена, снимите болты, затем извлеките
палец рукояти (A) и палец звена (B) и снимите ковш.

3. Совместите рукоять с отверстиями (1), а звено подвески

ковша с отверстиями (2), затем нанесите консистентную
смазку и установите пальцы (A) и (B).

Цилиндр ковша

Рукоять

Звено

3
113

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПОЯСНЕНИЕ

•

Выполните установку в порядке, обратном снятию.

•

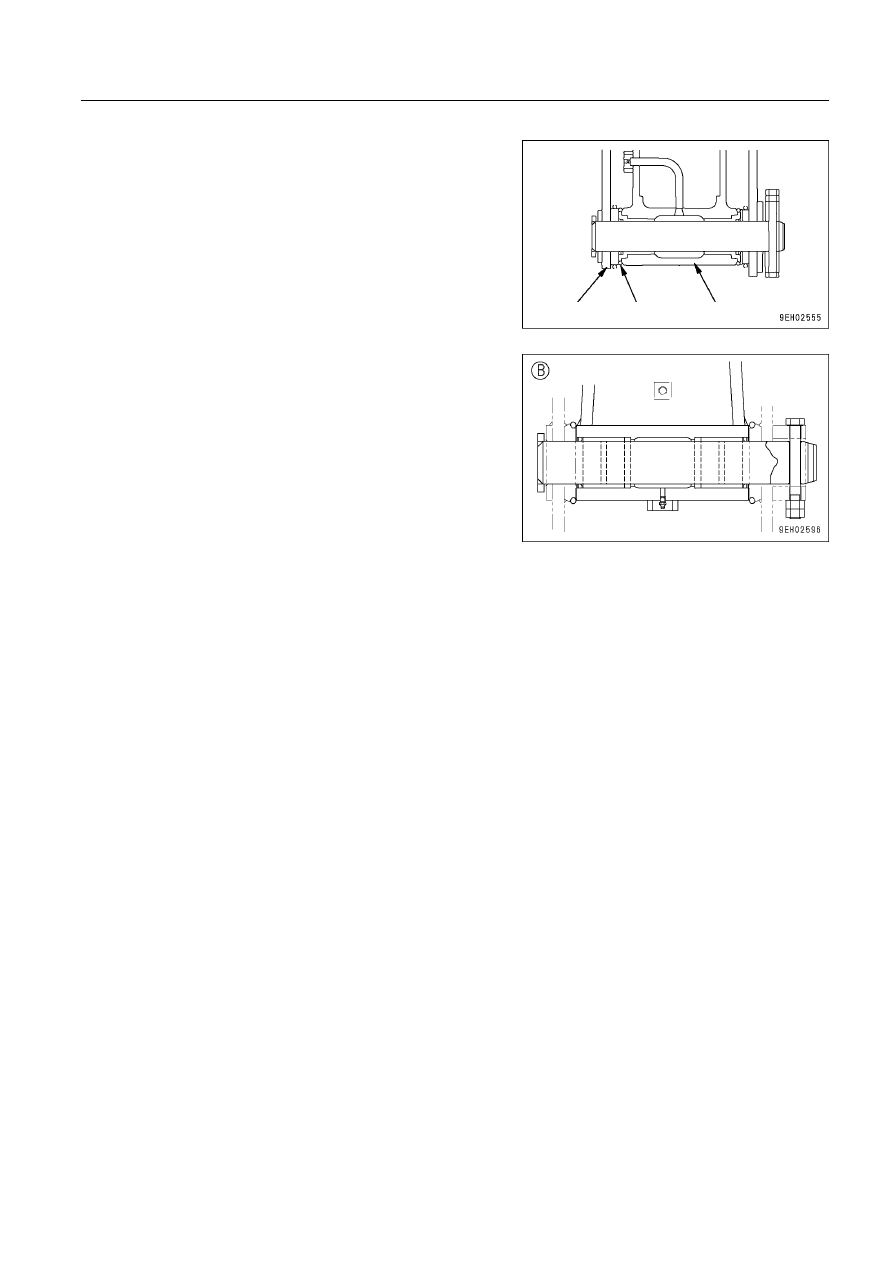

Устанавливая ковш, вставьте уплотнительное кольцо (3) для
пальца (A) рукояти в ковш в указанном на рисунке справа по-
ложении. Вставив палец, обеспечьте его вхождение в соот-
ветствующую канавку. На участке пальца (B) звена устано-
вите ковш с уже вставленным в соответствующую канавку
уплотнительным кольцом.

4. Установите стопорные болты и гайки для каждого пальца,

затем нанесите на палец консистентную смазку.

Ковш

Участок пальца звена

Рукоять

Уплотнительное

кольцо

3
114

ЭКСПЛУАТАЦИЯ

ПЕРЕСТАНОВКА КОВША В ОБРАТНОМ НАПРАВЛЕНИИ

ПРИМЕЧАНИЕ
Ковш для скальных пород (PC360: стандартное рабочее оборудование) задевает за рукоять, поэтому его нельзя
переворачивать и использовать в качестве прямой лопаты.

1. Расположите ковш так, чтобы он касался ровной горизон-

тальной поверхности.

ПОЯСНЕНИЕ
Перед снятием пальцев расположите ковш так, чтобы он слегка
касался грунта.
Если слишком сильно упереть ковш в грунт, то снятие пальцев
из-за увеличившегося сопротивления будет затруднено.

ПРИМЕЧАНИЕ
Сняв пальцы, убедитесь, что на них нет песка и грязи и что
уплотнения втулок с обеих сторон не повреждены.

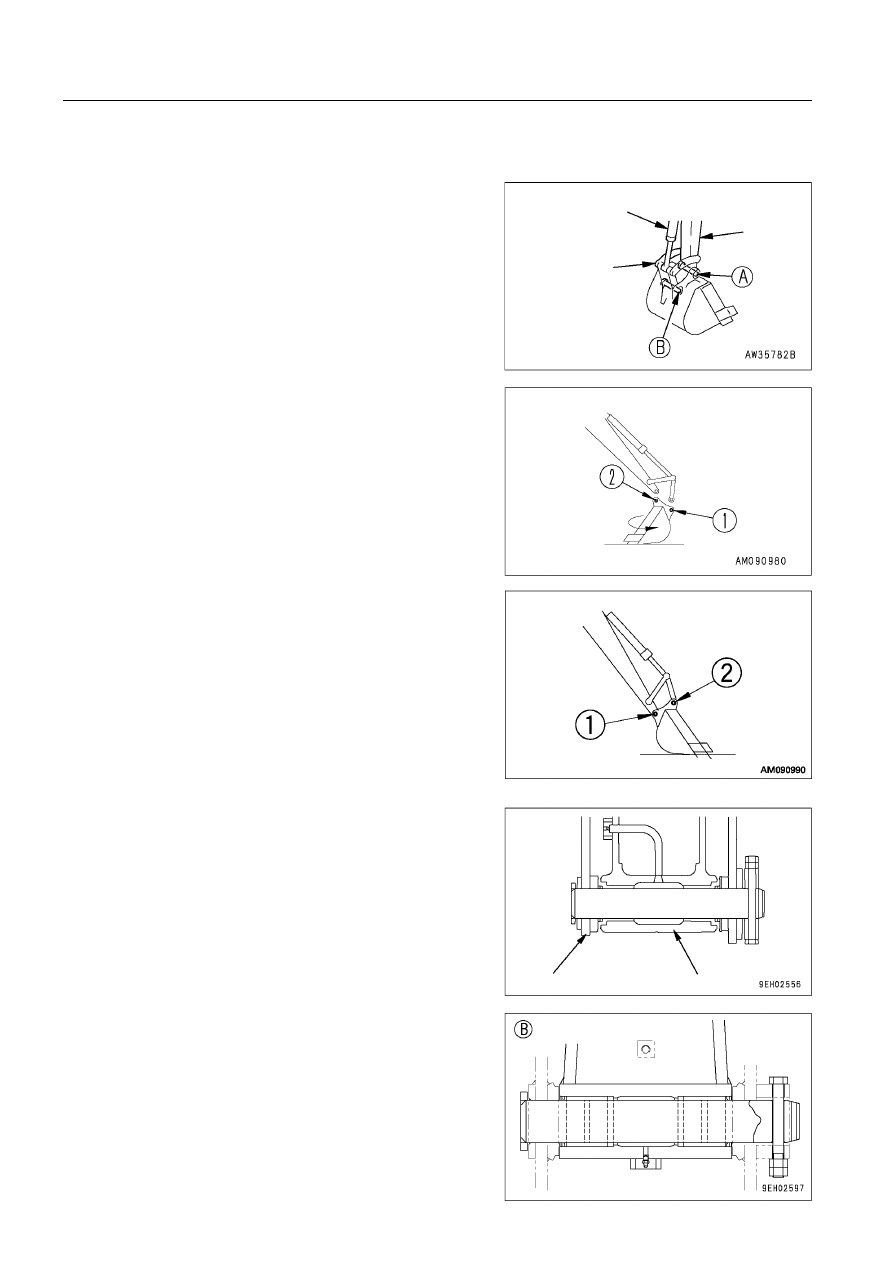

2. Снимите сдвоенную гайку со стопорного болта каждого

пальца рукояти и звена, снимите болты, затем извлеките
палец рукояти (A) и палец звена (B) и снимите ковш.

3. Разверните ковш в обратном направлении.

После разворота ковша совместите отверстие под палец с ру-
коятью и звеном подвески, совместите рукоять с монтажным
отверстием звена подвески, затем совместите звено подвес-
ки с монтажным отверстием рукояти и установите ковш.

4. Совместите рукоять с отверстиями (1), а звено подвески

ковша с отверстиями (2), затем нанесите консистентную
смазку и установите пальцы (A) и (B).

ПОЯСНЕНИЕ
При развороте ковша не устанавливайте  уплотнительное коль-
цо. Храните уплотнительное кольцо в надежном месте до сле-
дующего использования.

5. Установите стопорные болты и гайки для каждого пальца,

затем нанесите на палец консистентную смазку.

Цилиндр ковша

Рукоять

Звено

Ковш

Участок пальца звена

Рукоять

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

3
115

ЭКСПЛУАТАЦИЯ

УСТАНОВКА МАШИНЫ НА СТОЯНКУ

<

 ПРЕДУПРЕЖДЕНИЕ

•

Избегайте резких остановок. При остановке оставляй

те пространство для торможения с запасом.

•

Выберите для стоянки машины горизонтальную пло

щадку с плотным грунтом. Избегайте установки маши

ны на стоянку на склоне. Если необходимо оставить
машину на склоне, установите под гусеницы блоки и
уприте зубья ковша в грунт, чтобы машина не тронулась
с места.

•••••

Случайное прикосновение к рычагу управления рабо

чим оборудованием может привести к тому, что маши

на резко тронется с места и произойдет авария или бу

дут нанесены серьезные травмы людям. Прежде чем
встать с сиденья оператора, обязательно установите
рычаг блокировки в положение ЗАБЛОКИРОВАНО.

1. Установите правый и левый рычаги управления передвиже-

нием (1) в нейтральное положение. Машина остановится.

2. Уменьшите частоту вращения двигателя регулятором пода-

чи топлива (2) до низких холостых оборотов.

МИН.

Низкие холостые обороты

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

3
116

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

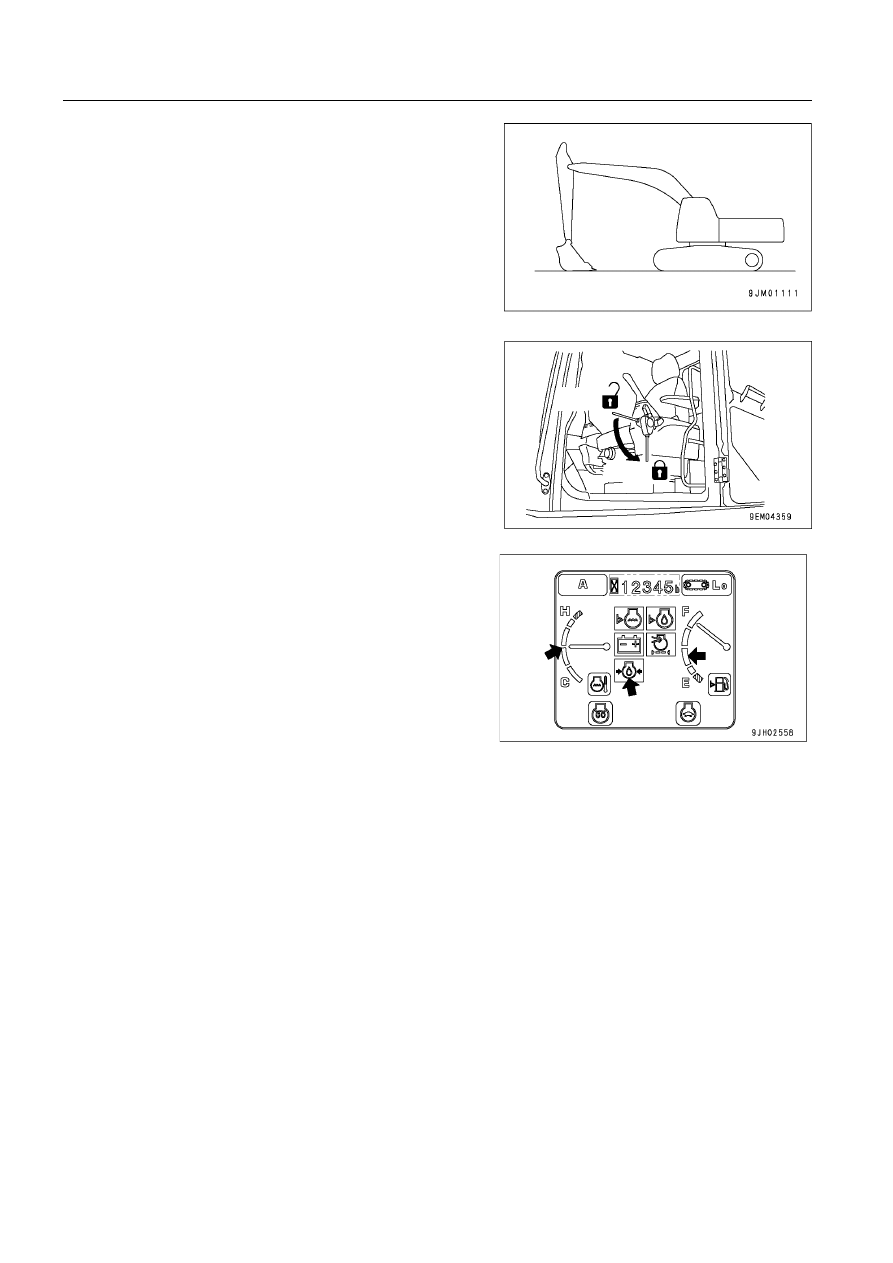

3. Опустите ковш настолько, чтобы горизонтально располо-

женное днище коснулось грунта.

4. Установите рычаг блокировки (3) в положение ЗАБЛОКИРО-

ВАНО.

ПРОВЕРКА ПОСЛЕ ЗАВЕРШЕНИЯ РАБОТ

Проверьте показания температуры охлаждающей жидкости дви-
гателя, давления масла и уровня топлива на блоке системы кон-
троля.

Заблоки-
ровано

Разблоки-
ровано
