7.4.3.

Проверка крепления болтовых соединений экскаватора ЕТ-26

Моменты затяжки крепежных изделий:

* - Допускается отклонение ±5% от указанного значения среднего момента затяжки

7.4.4. Проверка плотности электролита и степень разряженности аккумуляторных батарей.

ВНИМАНИЕ!

Содержащаяся в аккумуляторных батареях серная кислота ядовита и может причинить ожог. Следует остерегаться её попадания на кожу, в глаза или на одежду. Занимаясь обслуживанием, осмотром батарей, необходимо использовать средства для защиты глаз и лица от попадания на них брызг электролита.

• Проверка уровня электролита каждые 125 моточасов. Осуществляйте доливку дистиллированной воды в элементы батареи в количестве, необходимом для того, чтобы уровень электролита сравнялся с нижним краем заливного отверстия;

• Плотность электролита определяется ареометром каждые 125 моточасов с учетом поправок (табл.). Для проверки плотности электролита аккумуляторную батарею необходимо вынуть из ниши и установить на подставку.

Температура электролита ºС	Поправка на показания ареометра
+45	+0,02
+30	+0,01
+15	0,00
0	-0,01
-15	-0,02
-30	-0,03
-40	-0,04

• Степень разряженности аккумуляторной батареи определяется по данным плотности электролита, указанной в табл.

Плотность электролита, приведенная к 15 град.С, /куб.см

Батарею, разряженную более чем на 25% зимой и более чем на 50% летом, необходимо снять и поставить на зарядку

7.4.5. Промывка клапана-сапуна бака гидросистемы:

• Выверните клапан-сапун.

• Снимите крышку клапана-сапуна.

• Выньте фильтр и другие детали и промойте их в бензине.

• Соберите сапун и установите на место.

7.4.6. Проверка настройки и регулирования давления предохранительных и вторичных гидроклапанов гидрораспределителей.

Особое внимание во время эксплуатации следует обращать на правильность настройки перепускных и предохранительных клапанов гидрораспределителей. Давление настройки этих клапанов проверяется при максимальных оборотах дизельного двигателя и температуре рабочей жидкости (40...50 град.С).

Проверка давления осуществляется с помощью манометра присоединенного к измерительному шлангу.

В местах замера давления установлены быстроразъёмные измерительные муфты

.

7.4.7. Давление настройки предохранительных и вторичных клапанов на экскаваторе:

Место присоединения манометра

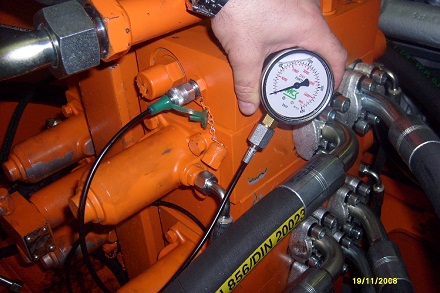

Рис.1

7.4.7.1.Настройка предохранительного клапана напорной секции 4-х секционного распределителя 262.57.00.000 ЕТ 26-20.

Установите манометр Рис.2. Отсоедините от блокировочного золотника рукав управления и на места разъема поставьте заглушки из ЗИПа. (Рис.3). Ослабьте контргайку винта регулировки предохранительного клапана. Плавно выведите ковш в любое крайнее положение и удерживайте в стопорном режиме не более 5 сек., при этом на манометре отобразится величина срабатывания предохранительного клапана. Для увеличения давления винт плавно закручивают, для уменьшения - вывертывают. Давление настройки предохранительного клапана напорной секции при рабочем оборудовании обратная лопата 28 МПа (280 кгс/см²). Законтрите регулировочный винт. Проверьте регулировку окончательно.

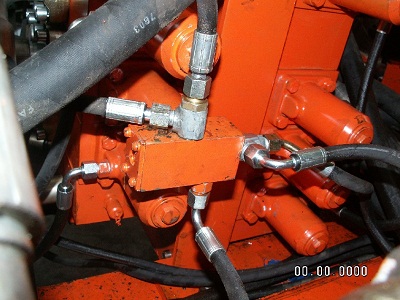

Рис.2

Рукав управления

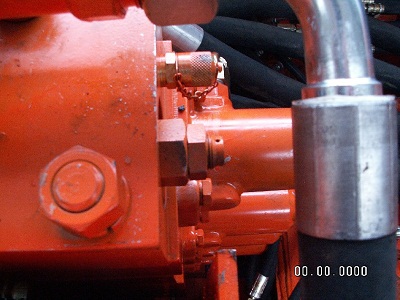

Рис.3

7.4.7.2.Настройка предохранительного клапана напорной секции 3-х секционного распределителя 262.56.00.000 ЕТ 26-20.

Произведя регулировку предохранительного клапана распределителя 262.57.00.000, восстановите соединение рукава управления на блокировочном золотнике. Манометр можно оставить на прежнем месте. Ослабив контргайку выверните регулировочный винт предохранительного клапана напорной секции 3-х секционного распределителя на 1…2 оборота, тем самым уменьшив величину давления срабатывания клапана. Плавно доведите ковш до любого крайнего положения. Непродолжительно включая привод ковша в стопорный режим, медленно закручивайте регулировочный винт клапана. Регулировку прекратите в тот же момент, когда показание манометра будет соответствовать 28 МПа (280 кгс/см²). Законтрите регулировочный винт. Проверьте регулировку окончательно.
