Описание работы гидравлической системы ЕТ 26-30

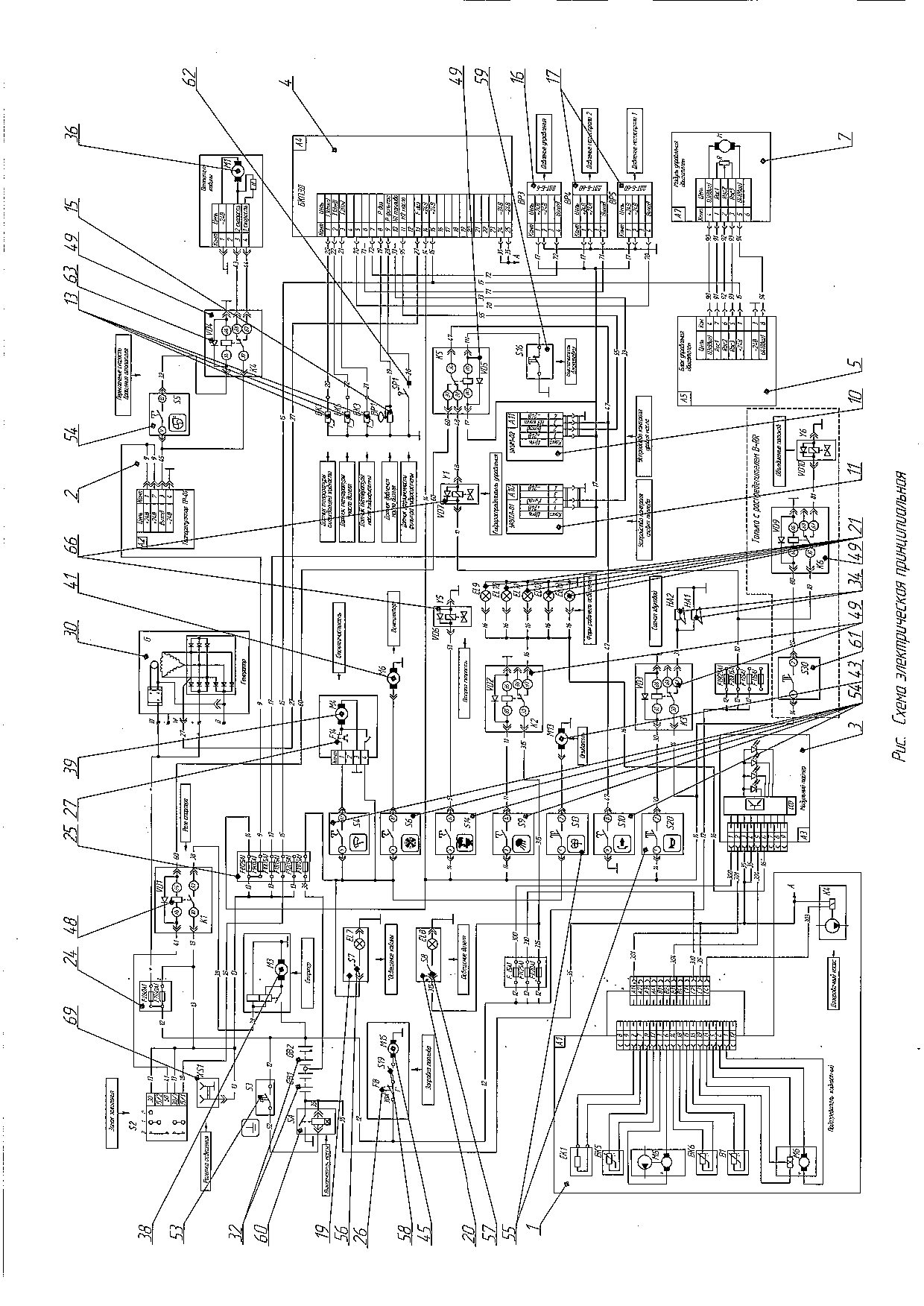

Рабочая жидкость из гидробака Б подается гидронасосным агрегатом НА к гидрораспределителю Р1. При нейтральном положении золотников распределителя Р1 напорные линии гидронасосов соединены с баком Б через маслоохладитель АТ и фильтр Ф1.

Первая секция распределителя Р1 управляет механизмом поворота стрелы, вторая секция - механизмом поворота ковша, третья секция - механизмом левого хода, четвертая секция распределителя Р1 управляет механизмом правого хода, пятая секция - механизмом поворота рукояти, шестая секция приводит в действие гидропривод поворота платформы.

Рабочая жидкость к гидромоторам хода М2 и М3 подается через центральный коллектор КЦ, дренаж с моторов через обратный клапан и центральный коллектор сливается в бак. На центральном коллекторе установлен блок клапанов «или» А4, объединяющий сигналы с силовых линий гидромоторов хода и подающий его через блок клапанов А1 к гидроцилиндрам Ц1 и Ц2, осуществляющим натяжение гусениц. В блоке клапанов А1 этот сигнал проходит через обратный клапан и дроссель и защищен предохранительным клапаном КП1, слив с которого проходит через бачок АК2 в дренажную линию центрального коллектора.

Гидромотор М1 поворота платформы защищен подпиточно-предохранительными клапанами, соединенными со сливной линией перед теплообменником АТ.

Гидроцилиндры рабочего оборудования оснащены демпфирующими устройствами в конце хода. Полости гидроцилиндров стрелы Ц3 и Ц4, ковша Ц5 и рукояти Ц6, рабочие гидролинии защищены вторичными клапанами в распределителе Р1.

В линию управления подъемом стрелы встроен обратный клапан с регулируемым дросселем Др для осуществления регулирования скорости опускания стрелы.

Насос управления Н4 подает рабочую жидкость через блок А3, содержащий напорный фильтр Ф2, обратный клапан, пневмогидроаккумулятор АК1, ниппель-манометр и датчик давления ДД1, к двухлинейному двухпозиционнму гидрораспределителю Р2 с электроуправлением, управляемому рычагом блокировки. Пока не включен рычаг блокировки рабочая жидкость подается к регуляторам насосов Н2 и Н3, которые выдают минимальную производительность, тормоза хода замкнуты, блоки управления движениями отключены от давления. При включение рычага блокировки силовые насосы выдают максимальный расход, отключаются тормоза хода, давление подводится в систему управления и к электрогидрораспределителю Р5, который управляет включением второй скорости при перемещение вправо и включает золотник «b» объединения секций хода в гидрораспределителе Р1 при перемещение влево для совмещения хода и ковша или рукояти при преодоление препятствий .

Блок управления Р4 предназначен для управления стрелой (сигналы у1, х1) и ковшом (у2, х2), блок управления Р9 предназначен для управления рукоятью (у6, х6) и поворотом (у7, х7). При включение рукояти от клапана К1 приводится в действие золотник «a» объединения потоков силовых насосов внутри гидрораспределителя Р1, увеличивая скорость силовых гидроцилиндров рукояти , при включение поворота сигнал от клапана «или» идет на отключение тормозов поворота. При включение подъема стрелы приводится в действие золотник «c» объединения потоков силовых насосов внутри гидрораспределителя Р1, увеличивая скорость силовых гидроцилиндров стрелы. Блок управления Р10 управляет правым ходом (х1, у1), блок управления Р11 предназначен для управления левым ходом (х4, у4).

Характеристика гидрооборудования
