Система индексации экскаваторов

Системой индексации (маркировки) машин называется принцип, который заложен в структуру индекса (марки), обозначающего тот или иной экскаватор и отражающего его основную характеристику.

Ранее в индексы, применявшиеся для обозначения отечественных экскаваторов, закладывалась только емкость его основного ковша. Например, Э-652Б— экскаватор с ковшом емкостью 65 декалитров (0,65 м3), модель 2, вторая модернизация (Б).

Некоторые из выпускаемых до настоящего времени экскаваторов (например, Э-652Б, Э-304Б, Э-10011Д, Э-5015), не прошедшие модернизацию после введения новой системы индексации, сохранили еще индексы, присвоенные им по старой системе.

По старой системе индекс не давал представления ни о типе ходового устройства экскаватора, ни об исполнении рабочего оборудования, что весьма важно для характеристики машины и ее эксплуатационных возможностей. Кроме того, определение размера (класса) одноковшового экскаватора только по емкости одного из применяемых на этой машине ковшей неопределенно и приводит к неправильному представлению о возможностях машины. Это в еще большей степени относится к гидравлическим экскаваторам, у которых емкость ковшей, применяемых не одной и той же машине, может отличаться в два и более раза.

Размер экскаватора, от которого зависят его рабочие параметры, производительность и т. п., определяется совокупностью ряда факторов, нормируемых ГОСТом. При этом параметром, наиболее полно (по сравнению с остальными) характеризующим размер гидравлического экскаватора, является масса машины, определяющая ее устойчивость и возможность эффективного использования ковшей данных емкостей на соответствующих вылете, глубине или высоте.

В основу действующей системы индексации экскаваторов заложена размерная группа машин, которая определяется в основном в зависимости от эскплуатационной1 массы экскаватора. Емкости используемых ковшей (диапазон которых может изменяться по мере совершенствования конструкции) приведены для ориентировки.


* Эксплуатационной массой называется масса экскаватора с полной заправкой топливом и рабочей жидкостью гидропривода (без машиниста).

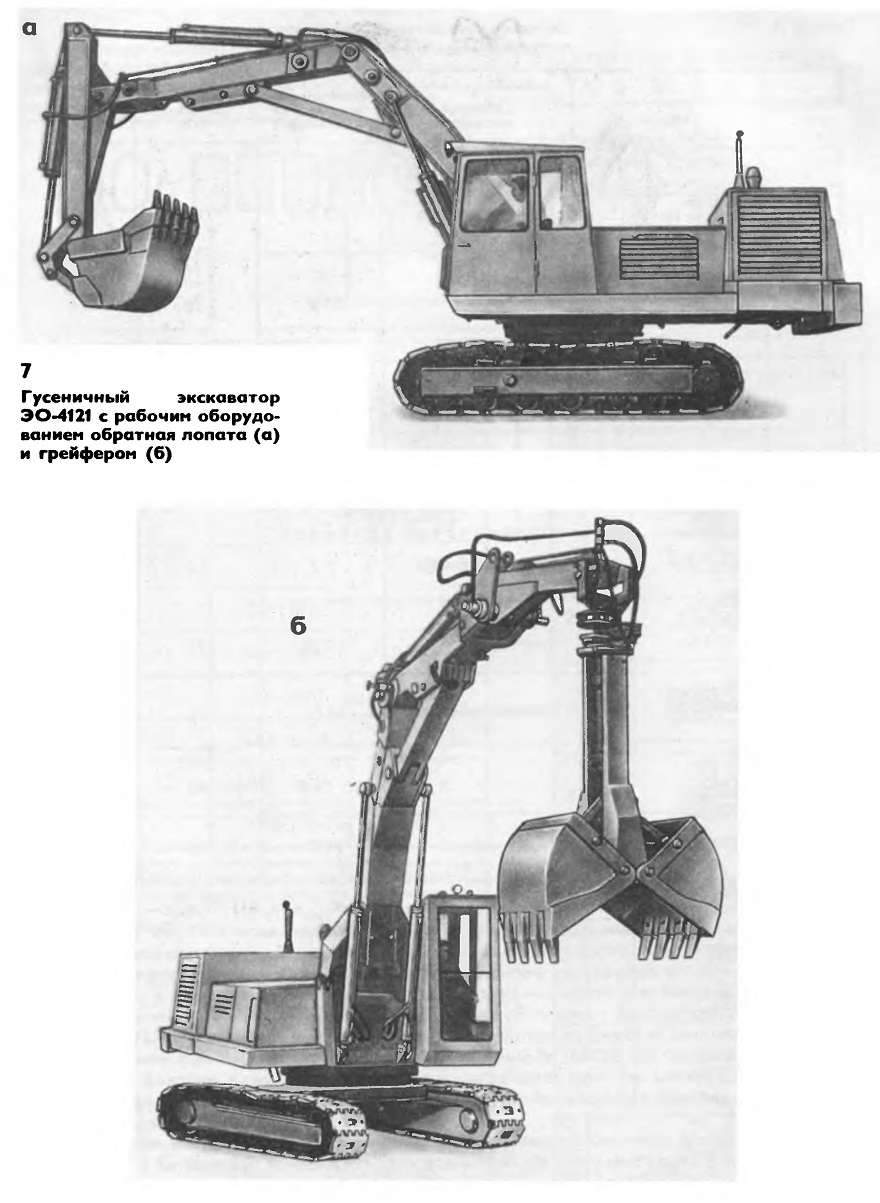

7 Гусеничный экскаватор
ЭО-4121 с рабочим оборудованием обратная лопата (а) и грейфером (б)

Новая система индексации одноковшовых универсальных экскаваторов (ЭО) предусматривает структуру индекса машины, показанную на рис. 8. Четыре основные цифры индекса означают по порядку их расположения: первая — размерную группу, вторая — тип ходового устройства, третья — исполнение рабочего оборудования и четвертая — порядковый номер данной модели. Буквы (А, Б, В...) обозначают очередную модернизацию данной машины, а также ее специальное климатическое исполнение (ХЛ, Т, ТВ). Например, индексом ЭО-3322А обозначают экскаватор одноковшовый универсальный

3-й размерной группы на пневмоколесном ходовом устройстве с жесткой (шарнирнорычажной) подвеской рабочего оборудования, 2-й модели, прошедший первую модернизацию.

В настоящей книге описаны экскаваторы 2, 3 и 4-й размерных групп, наиболее распространенные в строительстве. Их основные характеристики приведены в табл. 1.

Таблица 1 Основные характеристики одноковшовых универсальных экскаваторов 2—4-й размерных групп

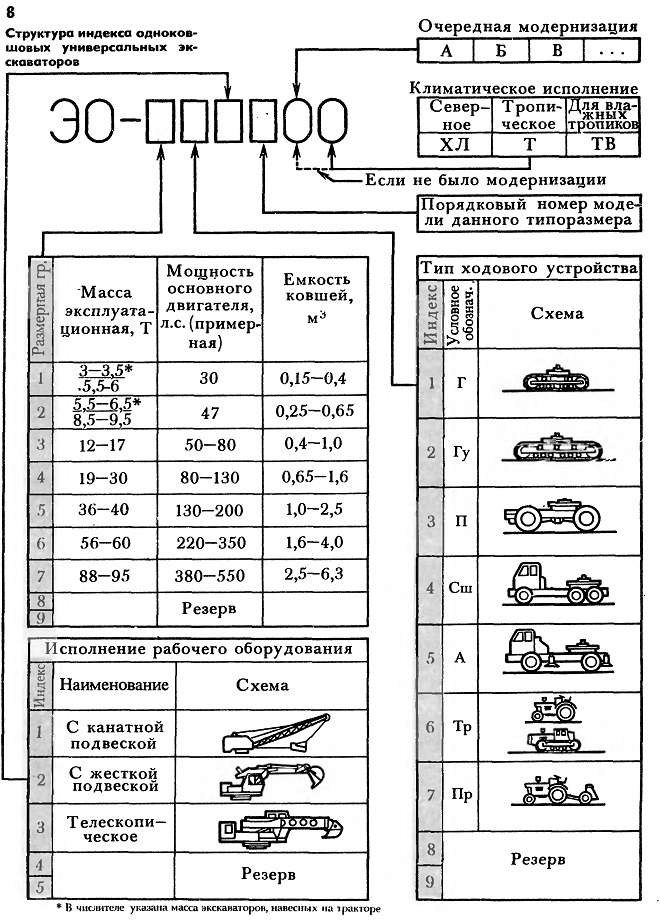

8 Структура индекса одноковшовых универсальных экскаваторов
