Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 56

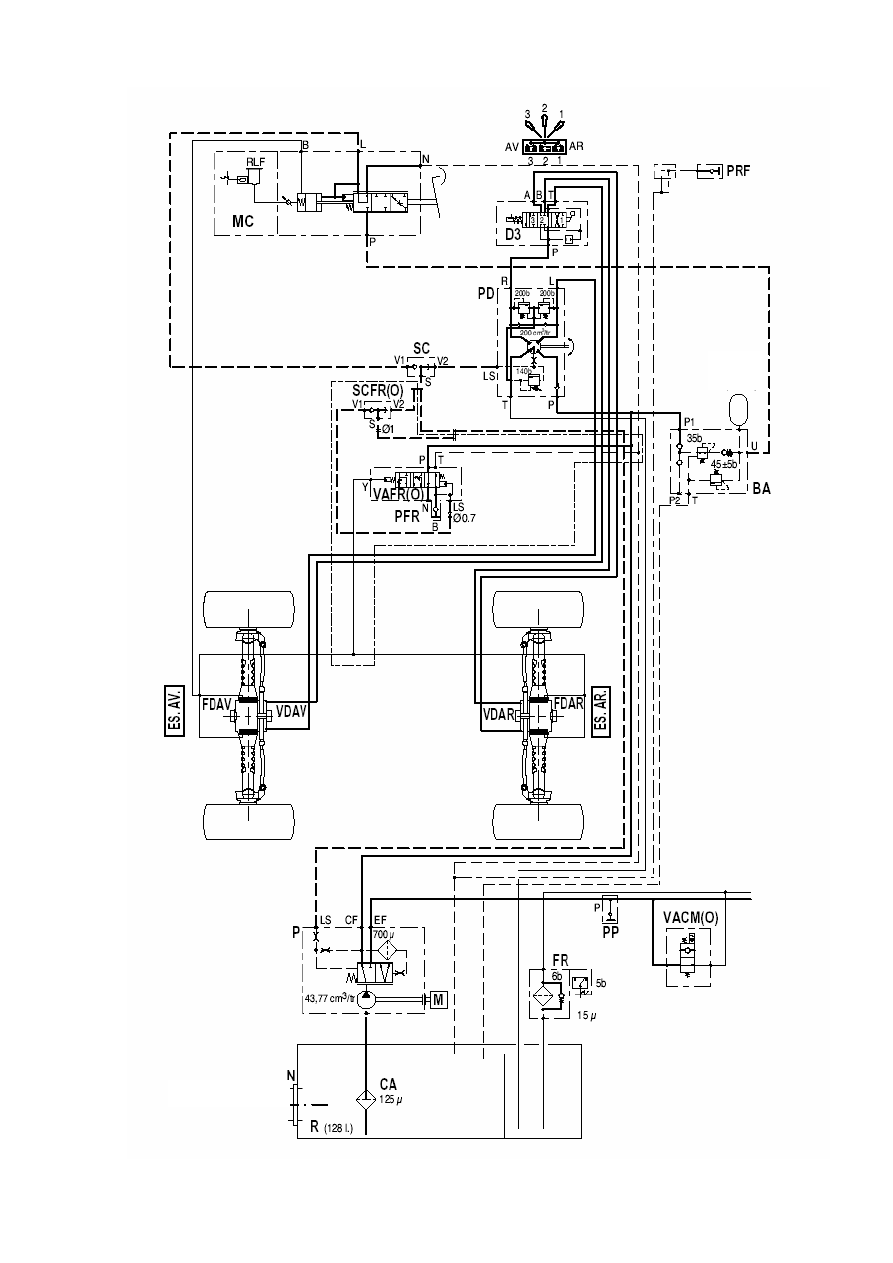

BA
Блок питания + Аккумулятор
CA
Сетчатый фильтр на всасывающей линии
D3
Группа клапанов управления 3-позиционная
Положение 1: Управление заблокировано
Положение 2: Управление передним колесом
Положение 3: Положение крана
FDAV
Тормоз передних дисков
FDAR
Тормоз задних дисков
M
Двигатель внутреннего сгорания
MA
Джойстик
M1 Навесное приспособление
M2 Выдвижение телескопического устройства
M3 Навесное приспособление
M4 Убирание телескопического устройства
MC
Главный цилиндр
N
Уровень
P
Гидравлический насос
PCR
Насос системы радиатора
PD
Насос управления поворотами
PFR(O)
Тормозной фитинг трейлера (Опция)
PP
Точка давления
PRF(O)
Сливной фитинг (Опция)
R
Гидравлический резервуар
RF
Радиатор
RLF
Резервуар масла тормозной системы
SC
Переключатель цепей
SCFR(O) Переключатель тормозной системы трейлера (Опция)
VAFR(O) Тормозной клапан трейлера (Опция)
VDAR
Задний цилиндр управления DE 90x45 C80x2
VDAV
Передний цилиндр управления DE 90x45 C80x2
13
