BA

Блок питания + Аккумулятор

CA

Сетчатый фильтр на всасывающей линии

D3

Группа клапанов управления 3-позиционная

Положение 1: Управление заблокировано
Положение 2: Управление передним колесом
Положение 3: Положение крана

FDAV

Тормоз передних дисков

FDAR

Тормоз задних дисков

M

Двигатель внутреннего сгорания

MA

Джойстик

M1  Навесное приспособление
M2  Выдвижение телескопического устройства
M3  Навесное приспособление
M4  Убирание телескопического устройства

MC

Главный цилиндр

N

Уровень

P

Гидравлический насос

PCR

Насос системы радиатора

PD

Насос управления поворотами

PFR(O)

Тормозной фитинг трейлера (Опция)

PP

Точка давления

PRF(O)

Сливной фитинг (Опция)

R

Гидравлический резервуар

RF

Радиатор

RLF

Резервуар масла тормозной системы

SC

Переключатель цепей

SCFR(O)

Переключатель тормозной системы трейлера (Опция)

VAFR(O)

Тормозной клапан трейлера (Опция)

VDAR

Задний цилиндр управления DE 90x45 C80x2

VDAV

Передний цилиндр управления DE 90x45 C80x2








































17

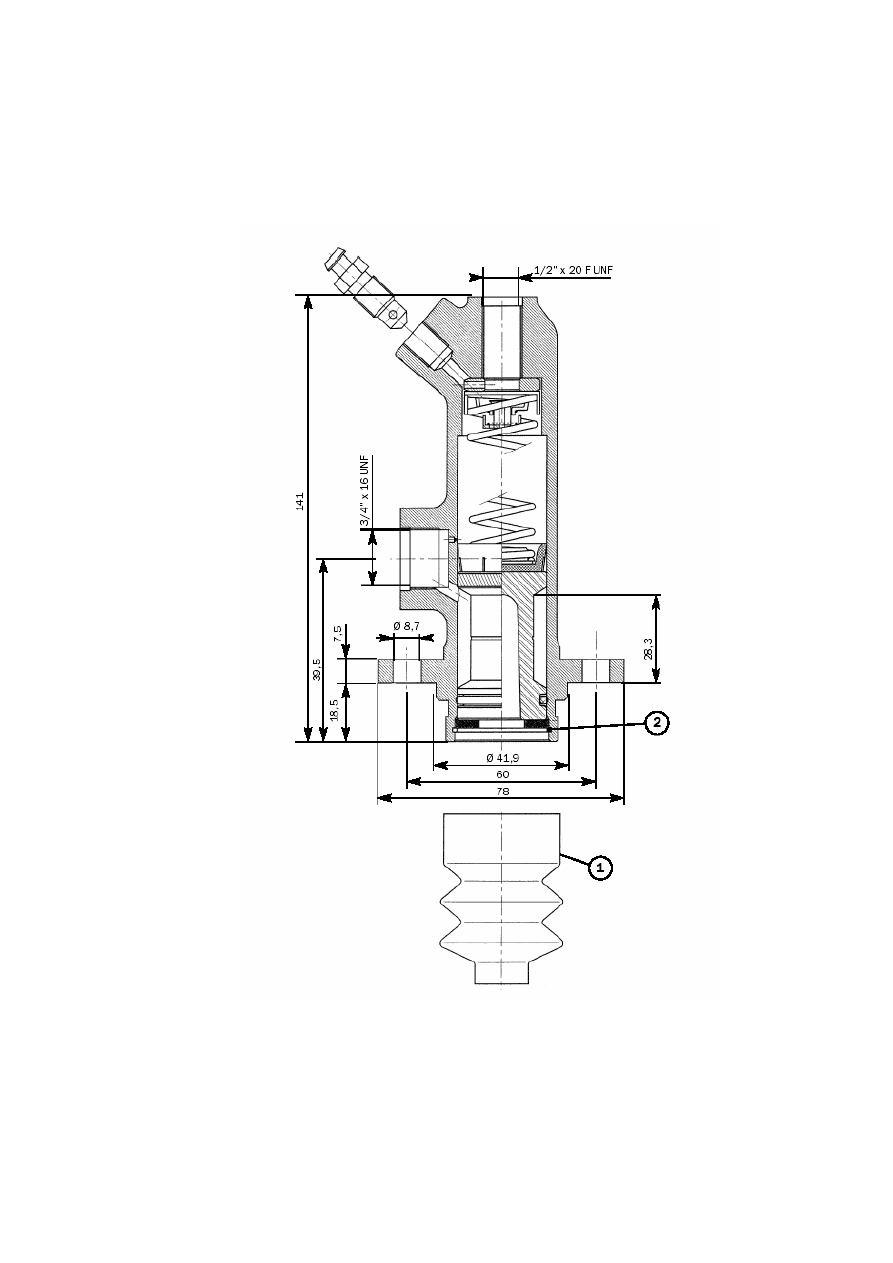

ГЛАВНЫЙ ЦИЛИНДР

MT 732 / 932 Серия B -E2























18

ПРОЦЕДУРА РЕМОНТА ГЛАВНОГО ЦИЛИНДРА


1)  СНЯТИЕ

-  Снимите защитный чехол 1 (Рис. 1).
-  Снимите разрезное стопорное кольцо 2 (Рис. 2), фиксирующее внутренние ком-

поненты.

-  Разберите все компоненты внутри главного цилиндра.


2)  ОЧИСТКА ГЛАВНОГО ЦИЛИНДРА


3)  ПРОВЕРКА СОСТОЯНИЯ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ГЛАВНОГО ЦИ-

ЛИНДРА

-  При наличии царапин или щербинок главный цилиндр не подлежит ремонту.
-  Если поверхность в хорошем состоянии, установите ремонтный комплект.

Для облегчения сборки смажьте маслом внутренность и ремонтный комплект, ис-
пользуйте только минеральное тормозное масло.















































19

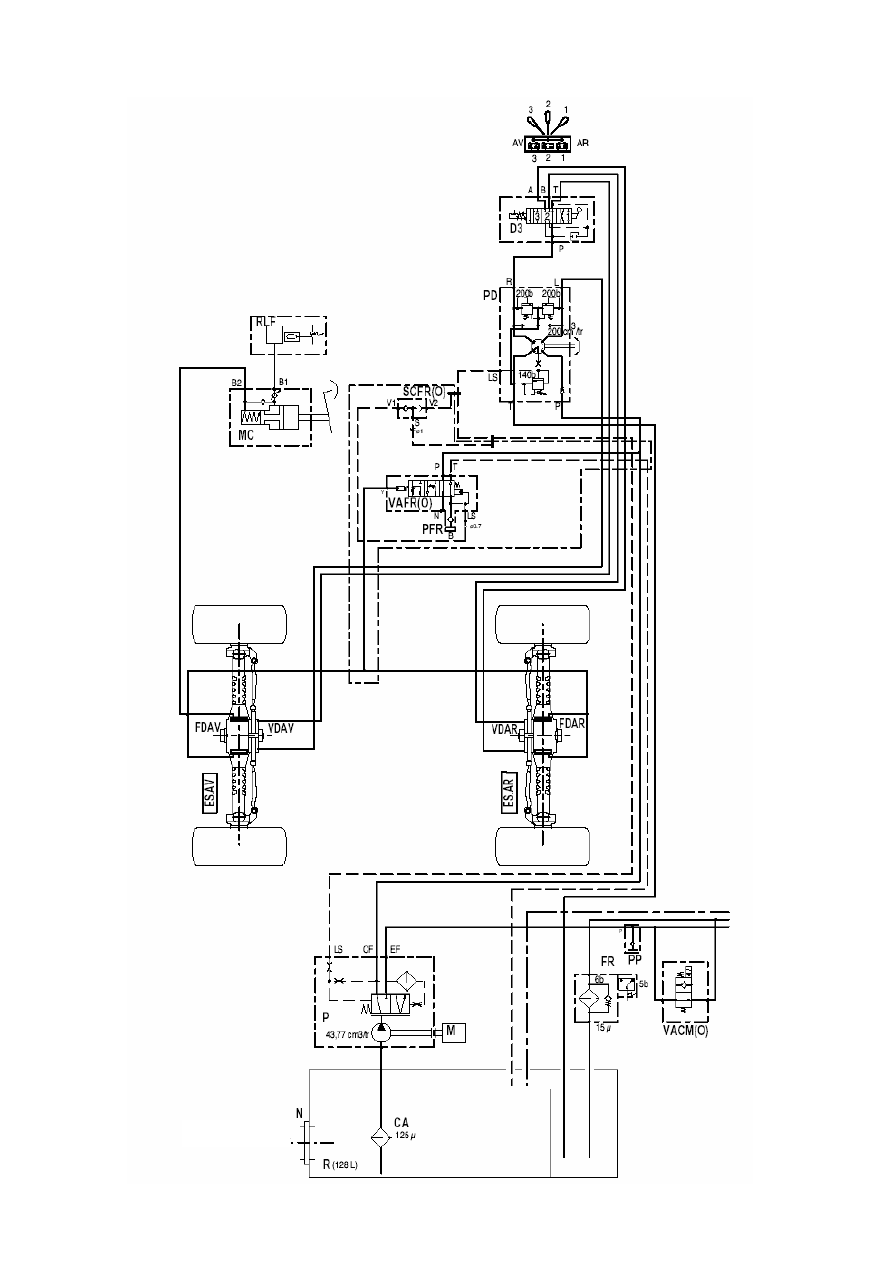

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

MT 732 / 932 Серия B-E2





Средний уровень: 104L
