Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 23







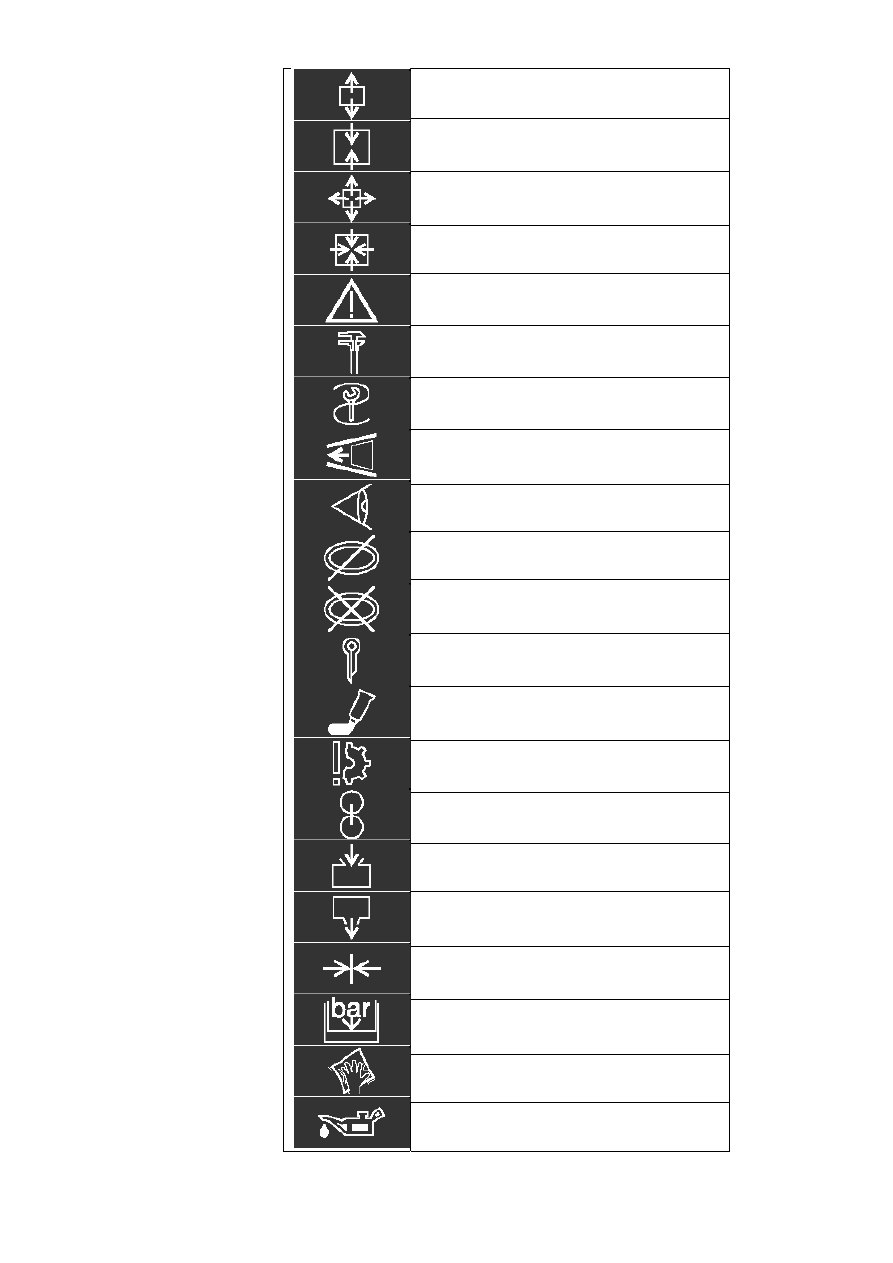

Разборка сборочных узлов

Обратная сборка сборочных узлов

Демонтаж мешающих узлов

Обратная сборка (установка назад) узлов, пре-
пятствовавших разборке

Внимание! Важное примечание

Проверка/регулировка,  например,  моментов,
размеров, давления и т.п.

Т = Специальный инструмент

Р = Страница

Запомните направление монтажа

Визуальная проверка

Возможно,  дальнейшее  использование  воз-
можно (при необходимости заменить)

Заменять при каждой обратной сборке

Заблокировать – разблокировать,  например,  с
помощью шплинта, запирающей планки и т.п.

Зафиксировать – приклеить (жидкий герметик)

Соблюдайте  осторожность!  Опасность  повре-
ждения материала, детали

Промаркировать при разборке, во время сбор-
ки следите за маркировкой

Заполнение,  дозаправка,  повторная  заправка,
например, маслом, водой охлаждения и т.п.

Слить масло, смазку

Затянуть

Подать давление в гидравлическую систему

Очистить

Смазать маслом, консистентной смазкой

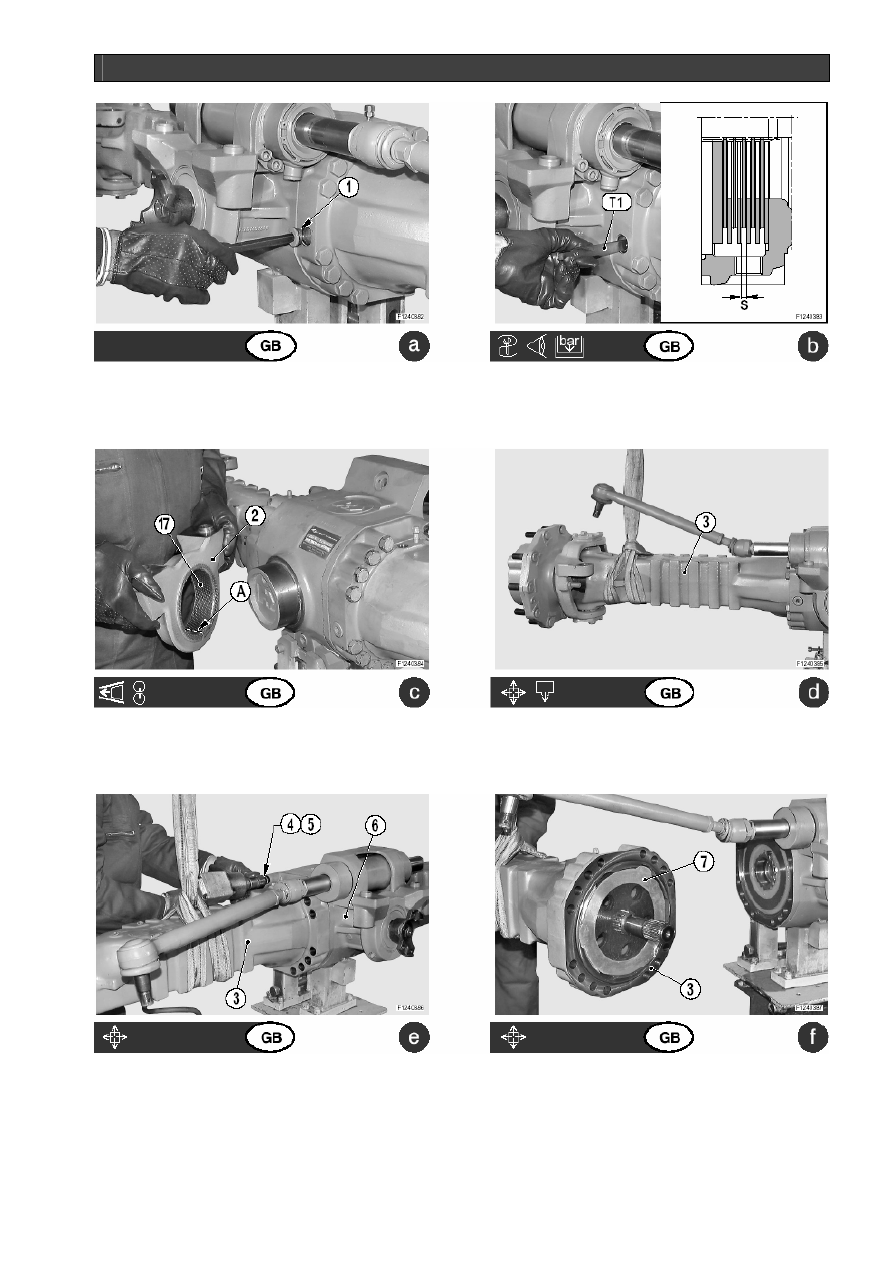

ПРОВЕРКА ИЗНОСА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ





ОСТОРОЖНО!

  Выполняйте  работы  на  обеих  полу-

осях. Снимите пробку контроля уровня масла (1).

Включите  тормоза  и,  удерживая  их  под  давлением,
проверьте зазоры “S” между дисками, используя инст-
румент Т1.

ОСТОРОЖНО!

  Замените  при  необходимости  тормоз-

ные и промежуточные диски на обеих сторонах.



Снимите  поворотный  суппорт (2) на  стороне,  проти-
воположной приводу.

ПРИМЕЧАНИЕ.

  Если  втулка (17) изношена  и  нужда-

ется в замене, поставьте метку «А» в месте соедине-
ния на стороне монтажа

Отсоедините цапфы рулевых тяг от коробки рулевого
механизма  (Смотрите

«КАК  СНЯТЬ  РУЛЕВОЙ  ЦИ-

ЛИНДР»

).

Зацепите  строп  за  полуось (3), которую  требуется
снять, и слегка натяните трос.



Отпустите  и  выверните  винты (4), снимите  шайбы
(5),  которыми  крепится  полуось (3) к  центральному
корпусу (6).

Снимите полуось (3) вместе с пакетом тормозных дис-
ков (7). Поместите полуось на эстакаду.






14

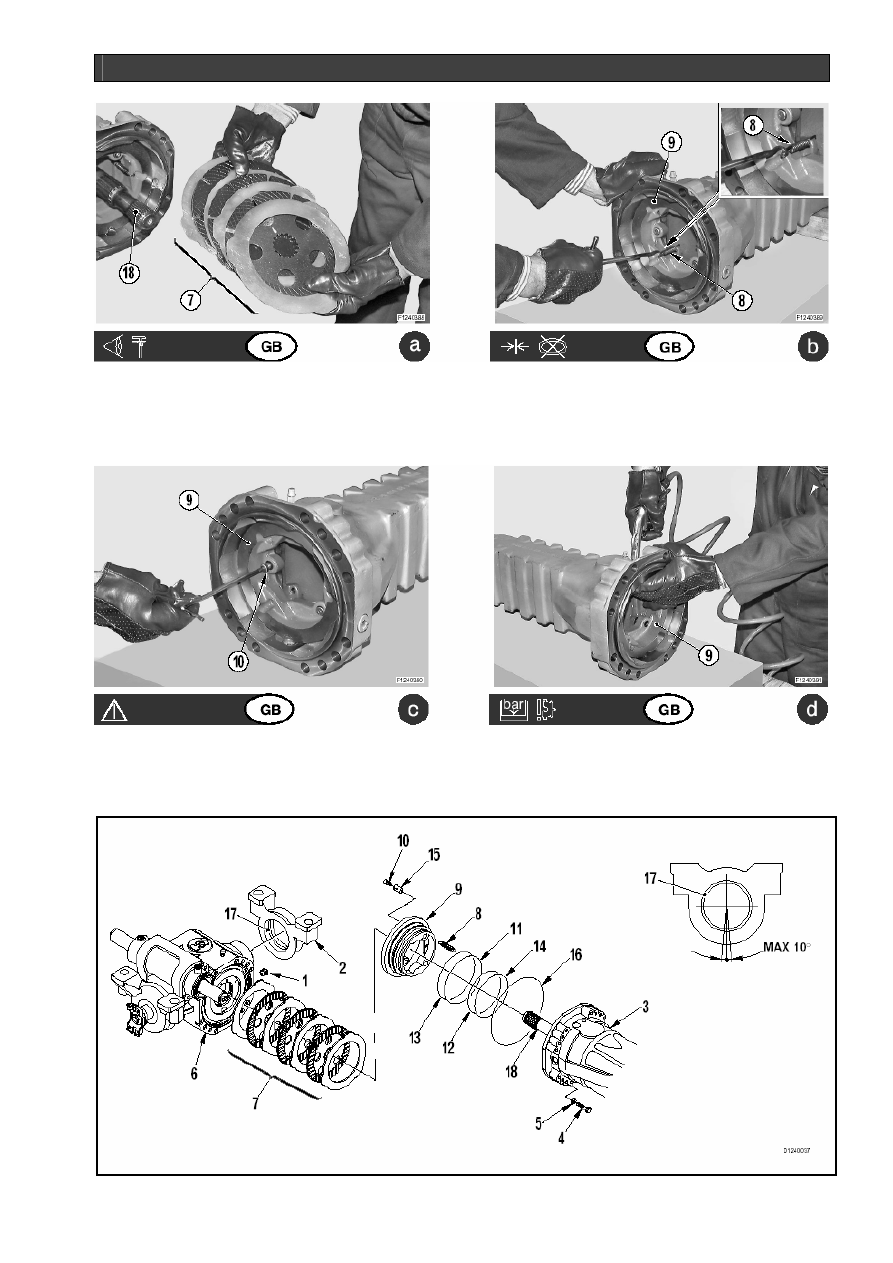

ПРОВЕРКА ИЗНОСА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ





Снимите тормозные диски (7) и пометьте порядок их
сборки.

ПРИМЕЧАНИЕ.

  1 - Если  замена  дисков  не  требует-

ся, следите за тем, чтобы не по-
менять их местами.

 2

-

Вытащите кардан (18).

Снимите возвратные пружины (8) поршня (9).

ПРИМЕЧАНИЕ.

  Если  пружины (8) ослабли  или  де-

формированы, их необходимо заменить.



Выверните винты упора (10), направляющие поршень
(9).

ОСТОРОЖНО!

   Если  винты  не  будут  меняться,  по-

метьте разным цветом для другого зазора тормозов.
(Смотрите

«КАК СОБИРАТЬ ТОРМОЗНЫЕ БЛОКИ»

)

Медленно направьте сжатый воздух через соединение
тормозной цепи, чтобы полностью извлечь поршень.

ОСТОРОЖНО!

  Придерживайте  поршень,  так  как  он

может внезапно выскочить и повредиться.



16

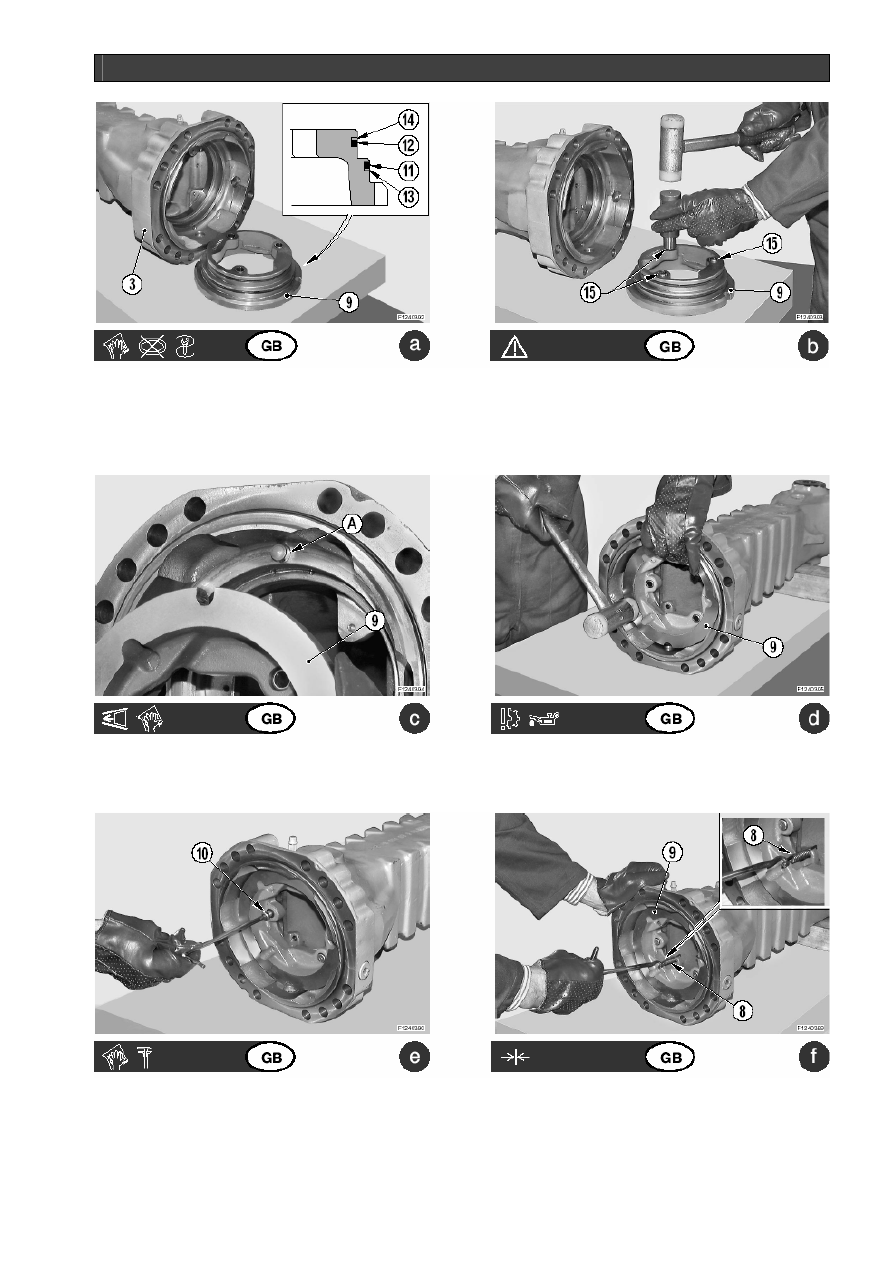

КАК СОБИРАТЬ ТОРМОЗНЫЕ БЛОКИ





Очистите  аккуратно  поршень (9) и  седла  ползуна  и
прокладку.  Замените  кольцевые  прокладки (11) и
(12),  а  также  антиэкструзионные  кольца (13) и (14);
убедитесь в правильности стороны монтажа.

ОСТОРОЖНО!

   Проверьте точность установки анти-

экструзионных колец (13) и (14)

Вставьте  пружины  автоматической  регулировки  хода
(15); выровняйте их с поршнем (9).



Смажьте прокладки (11) и (12) и вставьте поршень (9)
в полуось (3).

ОСТОРОЖНО!

   Убедитесь  в  том,  что  седло  поршня

входит в штифтовой упор (А) внутри полуоси.

Вставляйте  поршень (9), постукивая  легонько  вокруг
кромки пластмассовым молоточком.



Заверните  винты  упора (10), следя  за тем,  чтобы все
они были одного цвета. Белые: зазор 1 мм

Желтые: зазор 0.75 мм
Синие: зазор 0.5 мм

Нанесите на резьбу Локтит 270.
Установка затягивающего момента ключа: 5-7 Нм.

Установите возвратные пружины (8) на поршень (9).

ОСТОРОЖНО!

  Соблюдайте  осторожность,  чтобы  не

деформировать соединения пружин.

18
