18.
ГИДРАВЛИЧЕСКИЙ БАК И ФИЛЬТРЫ ЭКСКАВАТОРА ЕК-14
Гидравлический бак предназначен для хранения рабочей жидкости
гидросистемы.
На боковой (внутренней) стенке гидробака находится технологическое
отверстие, которое обеспечивает доступ во внутреннюю полость гидробака
для его очистки от загрязнений.
В днище гидробака располагается пробка, которая служит для слива рабочей
жидкости.
Верхняя и нижняя отметки на смотровом окне показывают максимально и
минимально допустимый уровень рабочей жидкости в гидробаке.
Для очистки рабочей жидкости, поступающей в бак из гидросистемы, в него
встроены линейные фильтры, которые по параллельной схеме соединены со
сливной магистралью экскаватора.
Фильтры предназначены для очистки рабочей жидкости гидросистемы от
механических примесей. На экскаваторе установлены линейные фильтры с
бумажными фильтрующими элементами. Два фильтра, встроенные в гидробак,
очищают рабочую жидкость, поступающую по сливной магистрали в процессе
работы экскаватора.
В крышке фильтра (рис.56) устанавливается предохранительный клапан 7.
При увеличении перепада давления в фильтре до 0,25 МПа (2,5 кгс/см2)
клапан начинает срабатывать, а при возрастании до 0,35 МПа - перепускает
всю рабочую жидкость, минуя фильтрующие элементы, на слив.

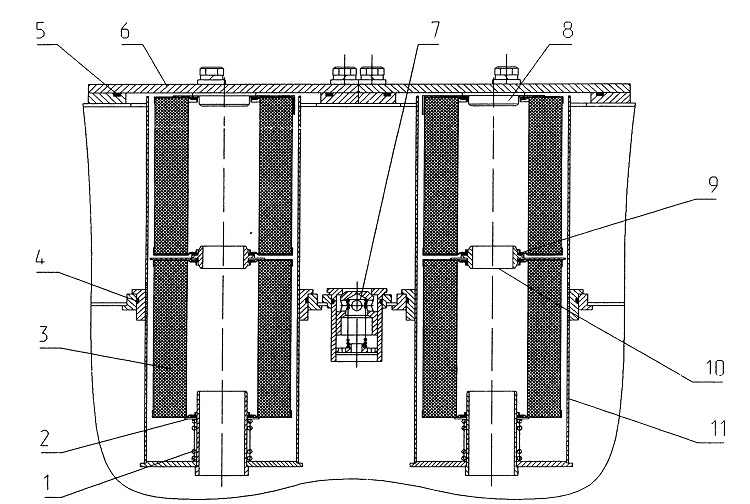

Рис. 56 Фильтр магистральный
1 - пружина; 2 - шайба; 3 - элемент фильтрующий; 4, 5 - кольца; 6 -
крышка; 7 - клапан предохранительный; 8 - пробка; 9 - кольцо
уплотнительное; 10 - шайба промежуточная; 11 - корпус.
ВНИМАНИЕ! В гидробак могут быть встроены всасывающие фильтры, защищающие
насосный агрегат от попадания загрязнений.
Фильтры установлены на всасывающем патрубке внутри гидробака (рис. 57).
Пропускная способность одного фильтроэлемента - 180 л/мин.
Внутрь фильтра встроен предохранительный клапан, настроенный на 0,02
МПа.
При засорении всасывающих фильтров срабатывает предохранительный клапан,
при этом работа гидросистемы начинает сопровождаться повышенным уровнем
шума, что свидетельствует о необходимости промывки всасывающих фильтров.
Для промывки всасывающих фильтров необходимо слить рабочую жидкость из
гидросистемы, отвернуть технологическую крышку в гидробаке, отвернуть
всасывающие фильтры и вынуть их. Промывку всасывающих фильтров
производить при помощи щетки с жесткой щетиной при каждой сезонной смене
рабочей жидкости, но не реже чем через 500 часов эксплуатации.
Рекомендуется использовать механизированные системы
заправки с подачей до 100 л/мин.
Для дозаправки бака небольшим количеством рабочей жидкости
гарантированного качества, хранящейся в чистой опломбированной таре,
можно использовать заправочную горловину, закрываемую резьбовой крышкой
с сапуном (рис. 58).
Примененная конструкция сапуна обеспечивает подпор
воздуха в гидробак за счет разности жесткости пружин впускного и
выпускного клапанов. В верхней части сапуна расположен фильтр,
обеспечивающий чистоту поступающего в гидробак воздуха.
Возможна установка заливной горловины-сапуна TM-178GS100P3 (Италия).
ВНИМАНИЕ! После заправки рабочей жидкостью крышку гидробака необходимо
закручивать до упора.

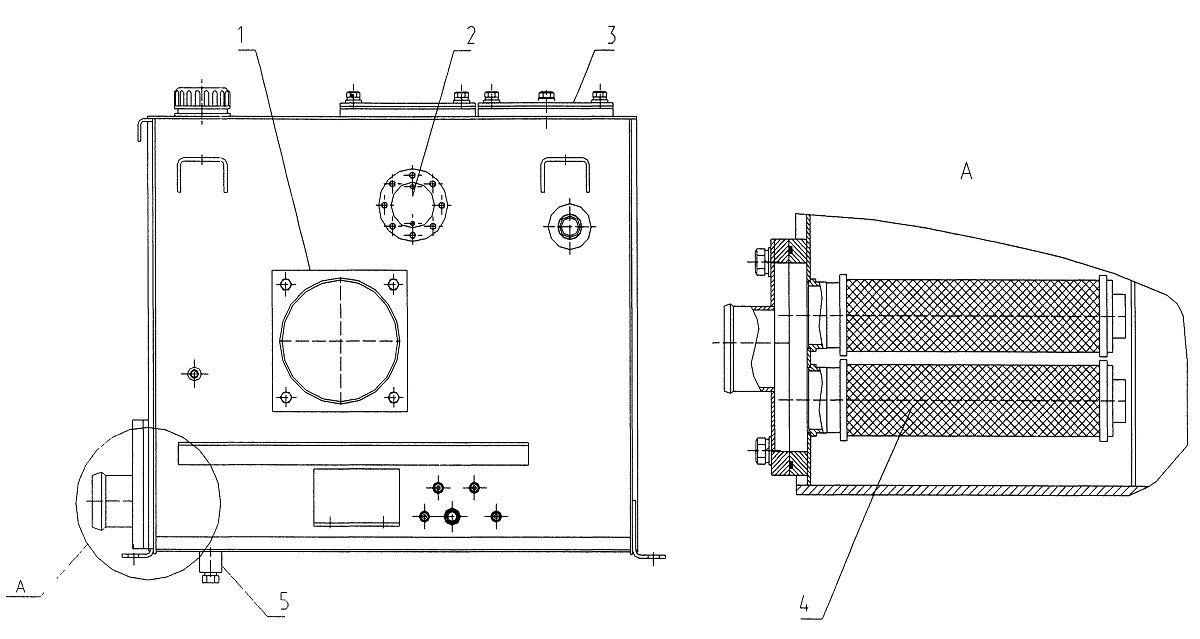

Рис. 57 Гидравлический бак с всасывающими
фильтрами 1-технологическая крышка; 2-смотровое окно; 3-фильтры
магистральные с фильтроэлеменгами 55Р-661А-1-06 ТУ55.11224.00 или
Реготмас 661-1-05 (рис.54а); 4-всасывающие фильтры SF0180S125W/-B0.2 или
MSZ-ЗОЗ; 5-пробка сливная.

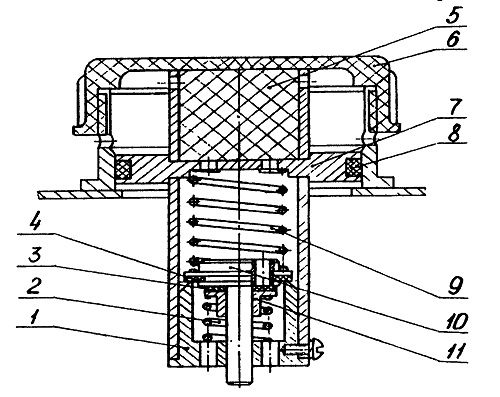

Рис. 58 Сапун 1 - корпус клапана; 2, 9 -
пружины; 3, 4 -прокладки; 5 - фильтр; 6 - крышка; 7 - корпус; 8 -
кольцо; 10 - клапан выпускной; 11-клапан впускной.
