1.4. Механизм управления поворотом колес экскаватора ЕК-8

 (рис. 21)

Механизм управления поворотом колес экскаватора (рис. 21) включает в себя систему рычагов, состоящую из дышла 5, водила 7, поперечной тяги 8, шатунов 1, обеспечивающих поворот экскаватора при движении своим ходом и при его буксировке.

Детали механизма соединены с помощью пальцев 4, 6, 10, 13 и сферических подшипников 9 и 14. Шарнирные соединения смазываются через пресс-масленки 11 и 15.

Поворот передних колес при движении экскаватора своим ходом осуществляется с помощью гидравлического рулевого управления, исполнительным элементом которого служит гидроцилиндр поворота колес 3.

При буксировке экскаватора поворот колес производится тягачом через буксировочное дышло 5, соединяемое с водилом 7 и связывающее экскаватор и тягач.

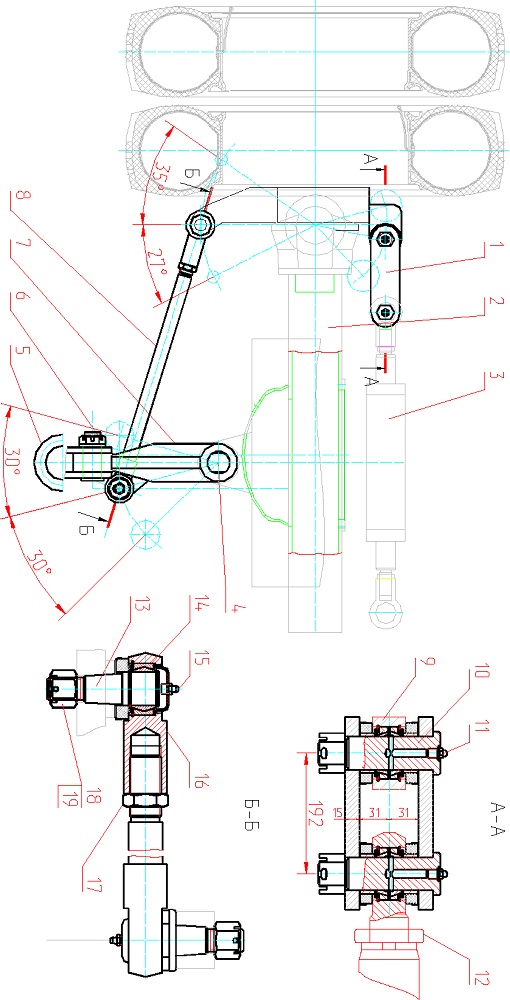

Рис. 21 Механизм управления поворотом колес 1 - шатун; 2 - мост; 3 - гидроцилиндр поворота колес; 5 - дышло; 7 - водило; 8 - тяга поперечная; 9, 14 - подшипник; 4, 6, 10, 13 - пальцы; 11, 15 - пресс-масленка; 12, 17 - стопорная гайка; 16 - наконечник; 18 - гайка; 19 - шплинт.
