Ниже  приводится  описание  всех  приборов  и  органов  управления  погрузчика,

обязательно хорошо усвойте их назначение и порядок использования.

1.2.1

Приборы и лампы.

•

Указатель температуры охлаждающей жидкости.

Показывает  температуру  охлаждающей  жидкости  двигателя,  если
стрелка находится в зеленой зоне, температура в норме (60-100

о

С).

Внимание: Если стрелка указателя передвинется в красную зону, сразу же
остановите погрузчик и выясните причину (порядок остановки двигателя
см. в п. 3.4.2 данной главы).

•

Указатель температуры масла в гидротрансформаторе.

Показывает температуру масла в гидротрансформаторе, если стрелка
находится  в  зеленой  зоне,  значит  температура  в  норме  (60-120

о

С).

Если  стрелка  указателя  передвинется  в  красную  зону,  сразу  же
остановите погрузчик и установите причину.

•

Счетчик проработанного времени.

Показывает  количество  проработанных  двигателем  часов.  Показания
счетчика  могут  служить  основой  для  определения  периодичности
обслуживания.

Указатель давления масла в двигателе.

Показывает  давление  масла  в  двигателе.  Если  стрелка  находится  в
зеленой  зоне,  давление    в  норме,    если  стрелка  указателя
передвинется  в  другую  зону,  сразу  же  остановите  погрузчик  и
установите причину.
На  обычном  двигателе  нормальное  давление  0,1-0,6  МПа,  на
двигателе DEUTS 0,3-0,8 МПа.

Указатель давления масла в коробке передач.

Показывает  давление  масла  в  гидравлической  системе  управления
коробкой передач.

Если  стрелка  находится  в  зеленой  зоне(1,1-1,5  МПа),  давление    в
норме,  если стрелка указателя передвинется в другую зону, сразу же
остановите погрузчик и установите причину.

Указатель давления воздуха в тормозной системе.

Показывает давление воздуха в тормозной системе.
Если стрелка находится в зеленой зоне, значит давление  в норме, если
стрелка  указателя  передвинется  в  другую  зону,  сразу  же  остановите
погрузчик и установите причину.

•

Индикаторные лампы.

38

1,  3  –

Индикаторные  лампы  сигнала    поворота:  Ламы  загораются  при  включении

указателя  поворота,  одновременно  начинают  мигать  сигнальные  лампы  левого  или  правого
поворота.

2  –

Индикаторная  лампа  заряда  аккумулятора:  При  включении  питания  ключом

контактного  замка  лампа  загорается,  после  запуска  двигателя  лампа  должна  погаснуть;  если
лампа  продолжает  гореть  при  работающем  двигателе,  это  свидетельствует  о  неисправности  в
системе заряда аккумулятора.

4  –

Сигнальная  лампа  давления  воздуха  в  тормозной  системе:    Загорается  при

падении давления в пневматической системе ниже  0,4 МПа.

5  –

Индикаторная  лампа  стояночного  тормоза:  Загорается  при  затягивании

стояночного тормоза.

1.2.2

Контактный замок и переключатели.

•

Контактный замок.

Замок  расположен  на  приборной  панели,  служит  для  включения  и  выключения

электрического питания погрузчика и пуска двигателя.

Положение  HEAT:  Зарезервировано  для  включения  предварительного  подогревателя

двигателя.  В  базовой  комплектации  погрузчик  не  оборудуется  устройством  предварительного
подогрева, оно может быть установлено опционально.

Положение  OFF:  В этом положении можно вставить ключ в замок или вынуть его. В

этом положении электрическое питание погрузчика выключается.

Положение  ON:  Включает  электрическую  систему  погрузчика,  во  время  работы

двигателя ключ должен находиться в этом положении.



Положение START:  В  этом   положении   включается   стартер  двигателя;   для   пуска

двигателя ключ следует повернуть и удерживать в этом положении, пока двигатель не заведется.
После этого следует отпустить ключ, и он автоматически вернется в положение ON.

Тумблер  включения указателей поворота.

Если  тумблер  сдвинуть  влево,  включается  указатель  левого  поворота;  если  тумблер

сдвинуть вправо, включается указатель правого поворота.

Кнопка пуска двигателя.

Если ключ контактного замка находится в положении ON, нажатием на данную кнопку

•

Блок клавишных переключателей.

Расположен  на  приборной  панели.  Когда  ключ  контактного  замка  находится  в  положении

ON, с помощью этих переключателей можно  управлять работой отопителя, стеклоочистителя,
передних фар, переднего прожектора, аварийной сигнализации, задней подсветки, задних фар.

39

Включатель  задней  подсветки:  Нажатием  на  верхний  конец  клавиши  включаются  задняя

подсветка,    передние  и  задние  габаритные  огни,  нажатием  на  нижний  конец  все
выключается.

Включатель передних фар:

Нажатием на верхний конец клавиши включается ближний свет передних фар.
Нажатием на нижний конец клавиши включается дальний свет передних фар.
В среднем положении фары выключены.

Включатель задних фар:

Нажатием на верхний конец клавиши включается ближний свет задних фар.
Нажатием на нижний конец клавиши включается дальний свет задних фар.
В среднем положении фары выключены.

Включатель  переднего  прожектора/освещения  кабины:

Нажатием  на  нижний  конец  клавиши  включается
передний прожектор. Если нажат  верхний конец клавиши,
можно  включить  освещение    кабины  включателем,
расположенном  на  плафоне  освещения  кабины,  как
показано на рисунке.

Включатель аварийной сигнализации: При нажатии на верхний конец клавиши все сигналы

поворота  начинают  мигать,  чтобы  привлечь  внимание  водителей  проезжающих
транспортных  средств.  Нажатием  на  нижний  конец  аварийная  сигнализация
выключается.

Включатель  вентилятора/обогревателя: При нажатии на нижний конец клавиши включатся

обогреватель  кабины,  при  нажатии  на  верхний  конец
включается

вентилятор;

переключая

тумблер

на

вентиляторе  можно  выбрать  малые  или  большие  обороты
вентилятора.

Включатель  стеклоочистителя:  Расположен  на  потолке  кабины

водителя,

если

вытянуть

кнопку,

стеклоочиститель

включается;  если  кнопку  утопить,    стеклоочиститель
выключается.

Кнопка  звукового  сигнала:  При  нажатии  на  кнопку  раздается

звуковой сигнал.

Включатель  освещения  кабины:  Расположен  на  заднем  конце

плафона  освещения  кабины,  в  положении  ON  свет
включается,  в  положении  OFF  свет  выключается.  Во  время
движения свет обязательно должен быть выключен.

1.2.3

Рулевое колесо.

Рулевое  колесо  связано  с  механизмом  рулевого  управления.  При  повороте  рулевого

колеса  по  часовой  стрелке  погрузчик  поворачивает  направо,  при  повороте  рулевого  колеса
против часовой стрелки погрузчик поворачивает налево.

Следует иметь в виду:

•

Угол поворота погрузчика не соответствует углу поворота рулевого колеса; продолжайте
поворачивать  рулевое  колесо  до  тех  пор,  пока  не  будет  достигнут  желаемый  угол
поворота погрузчика.

•

Чем быстрее крутить руль, тем быстрее  будет увеличиваться угол поворота погрузчика.

•

После поворота руль погрузчика не возвращается автоматически в исходное положение,
угол  поворота  погрузчика  остается  прежним  даже  при  отпущенном  руле.  Поэтому,

40

закончив  поворот,  следует  вернуть  руль  в  исходное  положение  вручную,  чтобы
погрузчик начал движение по прямой.

1.2.4

Рычаги управления и педали.

•

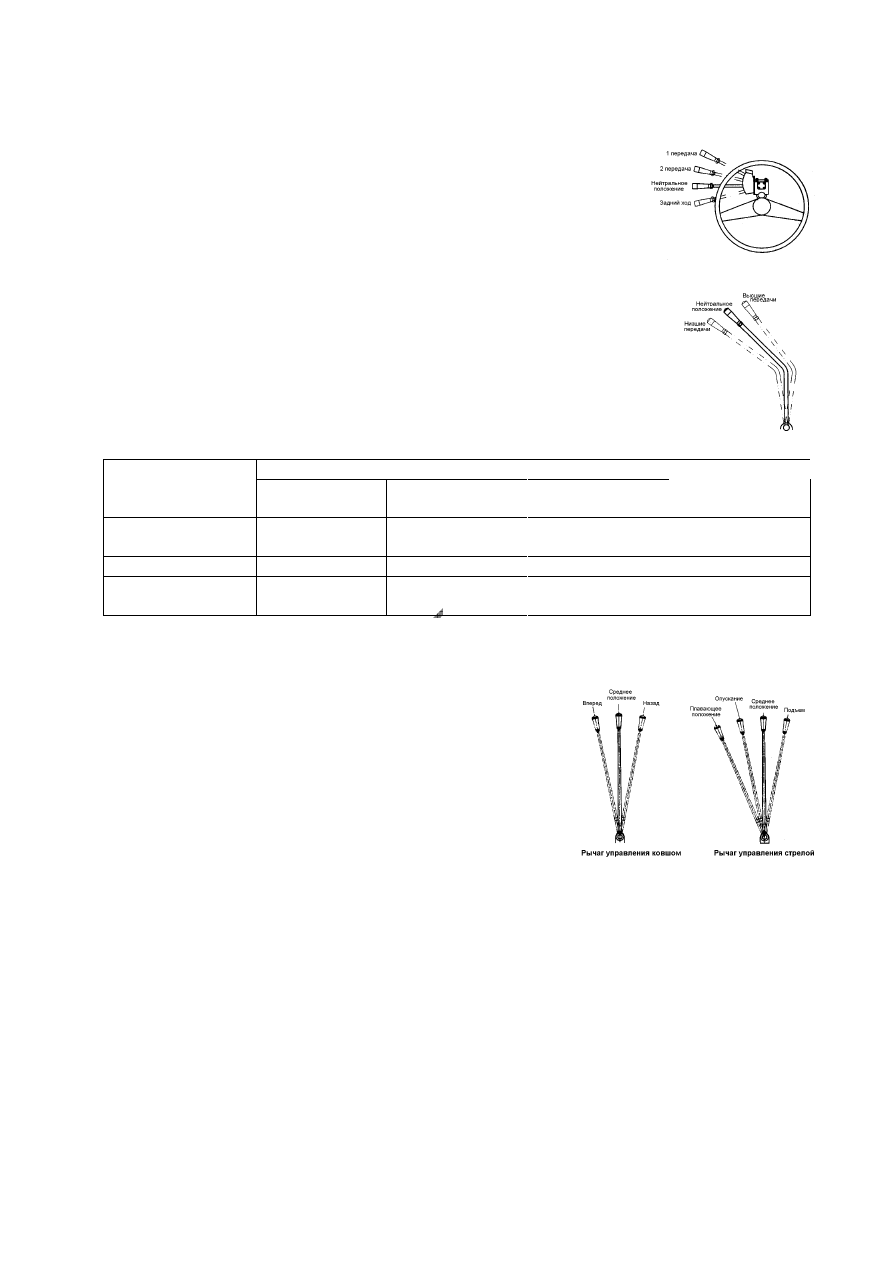

Рычаг переключения передач.

Данный рычаг управляет изменением направления движения и
скоростью движения.
Погрузчик  имеет  4  передачи  переднего  хода  и  2  передачи
заднего  хода,  которые  выбираются  с  помощью  рычага
переключения  высших/низших  передач  и  рычага  перемены
передач. Рычаг переключения высших и низших передач имеет
3  положения:  высшие  передачи,  нейтральное  положение  и
низшие передачи. Рычаг перемены передач имеет 4 положения:
1-я передача, 2 передача, нейтральное положение, задний ход.
Комбинацией положений этих двух рычагов можно получить 4
передачи  переднего  хода  и  2  передачи  заднего  хода,  как
показано  в таблице:

Положение рычага

переключения

высших/низших

Положение рычага перемены передач

1-я передача

2- передача

Нейтральное

положение

Задний

ход

Низшие

1-я передача

переднего хода

2-я передача

переднего хода

Выключено

1-я передача

заднего хода

Нейтральное

Выключено

Выключено

Выключено

Выключено

Высшие

3-я передача

переднего ход

4-я передача

переднего хода

Выключено

2-я передача

заднего хода

•

Рычаг управления ковшом.

Рычаг управления ковшом имеет три положения:
Назад – Запрокидывание.
Среднее – Рычаг остается в одном положении.
Вперед – Опрокидывание, выгрузка содержимого.

Рычаг управления стрелой.

Данный рычаг  управляет движением стрелы и имеет
четыре положения:
Подъем стрелы: Стрела поднимается.
Среднее: Стрела удерживается в одном положении.
Опускание стрелы: Стрела опускается.
Плавающее положение: Стрела свободно перемещается под воздействием внешних сил.

Рукоятка стояночного тормоза.

Рукоятка  расположена  слева  от  кресла  водителя  и  управляет  работой  стояночного

тормоза.  Если  потянуть  рукоятку  вверх,  тормоз  будет  затянут;  если  опустить  рукоятку
вниз, тормоз будет отпущен.

Рукоятка тяги выключения двигателя.

Рукоятка  расположена  справа  сзади  кресла  водителя.  Если  рукоятку  вытянуть  вверх,
двигатель заглохнет.
