Сепаратор воды и топливный фильтр двигателя экскаватора-погрузчика JCB

Введение

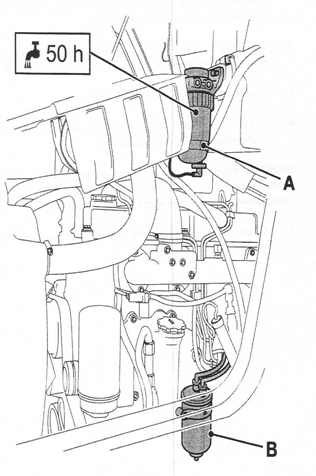

Для получения доступа к водоотделителю А и топливному фильтру двигателя В:

I Открыть крышку двигателя. См. "Панели доступа, капот".

Опустошение водоотделителя и топливного фильтра двигателя

Если в топливо попала вода или загорелась сигнальная лампа, опорожните водоотделитель и фильтр двигателя, как указано на рисунке.
1 Получите доступ к водоотделителю и топливному фильтру двигателя. См. "Водоотделитель и топливный фильтр двигателя, введение.
2 Повернув кран В, спустите воду из элемента А.
3 Повернув кран D, спустите воду из чаши водоотделителя С. Не отсоединяйте электрическое соединение Е (если установлено).
4 Если после слива воды в чаше обнаружится осадок, придержите чашу и снимите стопорное кольцо F.
5 Промойте чашу в чистом топливе.
6 Установите чашу на место и зафиксируйте ее с помощью стопорного кольца F.

ВАЖНО: Убедитесь, что уплотнение стоит правильно перед тем, как устанавливать чашу. См. "Замена предварительного фильтра водоотделителя".

7 Обеспечьте, чтобы электрическое соединение Е было правильно установлено.


Замена предварительного фильтра водоотделителя

1 Подлупите доступ к водоотделителю. См. "Водоотделитель и топливный фильтр двигателя, введение.


2 Слейте и выньте чашу водоотделителя С. См. "Опустошение водоотделителя и топливного фильтра двигателя".

3 Чтобы удалить элемент фильтра А, снимите стопорное кольцо В и утилизируйте элемент.
4 Поставьте новый элемент и зафиксируйте его с помощью стопорного кольца В.


5 Установите чашу на место и зафиксируйте ее с помощью стопорного кольца В.

ВАЖНО: Убедитесь, что уплотнение D стоит правильно перед тем, как устанавливать чашу.

6 Обеспечьте, чтобы электрическое соединение Е было правильно установлено.


Очистка водоотделителя (если установлен)

Если не работает заливочный насос или подозреваете забивание топливной системы, можно вынуть ручной заливочный насос и прочистить насос и отстойник.

Примечание: Чтобы выполнить эту процедуру, потребуется ленточный ключ для ослабления и затягивания стопорного кольца А.

1 Подлучите доступ к водоотделителю. См. "Водоотделитель и топливный фильтр двигателя, введение.

2 Тщательно очистите внешнюю сторону корпуса фильтра и область вокруг головки фильтра.

3 Чтобы вынуть компоновку насоса, с помощью соответствующего ленточного ключа высвободите стопорное кольцо А, прижимая компоновку, чтобы не выпустить пружину после высвобождения стопорного кольца.

4 Осторожно снимите насос, стараясь не потерять пружину В.

5 Вытащите диафрагму С и промойте ее в чистом топливе.

6 Удалите грязь из водоосаждателя и входных соединителей.

7 Убедитесь, что уплотнение D установлено правильно, смажьте диаграмму С чистым машинным маслом. Стараясь не повредить диафрагму С, установите ее и пружину В на место.

8 Закрепите компоновку, стараясь не перекосить стопорное кольцо А, затяните от руки.

9 Ленточным ключом затяните стопорное кольцо А еще на I /4 оборота.

10 Опорожните систему и посмотрите, нет ли утечек. См. "Стравливание системы.

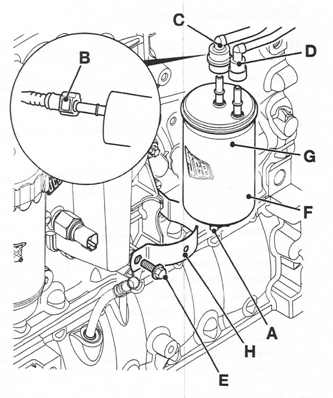

Замена элемента топливного фильтра двигателя

Механическая система впрыска топлива

1 Получите доступ к топливному фильтру двигателя. См. "Водоотделитель и топливный фильтр двигателя, введение.

2 Тщательно очистите внешнюю сторону корпуса фильтра и область вокруг головки фильтра.

3 Откройте сливной кран А и слейте топливо в подходящий контейнер.

4 Перед снятием отметьте трубы, чтобы поставить их на место в правильном положении. Нажмите кнопку отсоединения В и разъедините топливные линии С и D.

5 Ослабьте крепежный винт хомута фильтра Е и выньте фильтр.

6 Поставьте новый элемент фильтра F. Обеспечьте, чтобы черная точка G совместилась с фиксирующим отверстием Н хомута. Затяните винт Е хомута фильтра до 24 Нм.

7 Подсоедините топливопроводы С и D.

8 Стравить топливную систему. См. "Стравливание системы"
